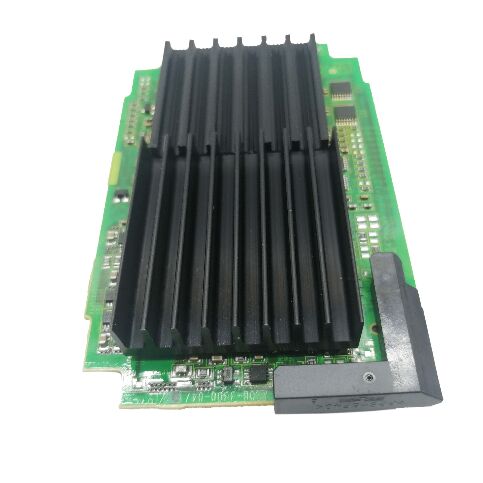

FANUC A20B-3300-0091은 FANUC의 i-시리즈 CNC 시스템에서 7.2인치 단색 문자 LCD용 디스플레이 드라이버 PCB입니다.이것은 오퍼레이터 스테이션 내부의 LCD 패널 뒤에 위치하며, 메인 CPU 보드에 연결됩니다. — LCD/MDI 유닛의 후면에 물리적으로 부착되어 CNC의 중앙 처리 로직에 연결되는 백플레인과 직접 접촉합니다.
오퍼레이터가 7.2인치 모노 i-시리즈 컨트롤에서 프로그램 번호를 읽거나, 파라미터를 확인하거나, 알람 메시지를 보거나, 오프셋 테이블을 단계별로 볼 때마다 데이터는 화면에 나타나기 전에 이 PCB의 비디오 생성 회로를 통과합니다.
"문자 전용"이라는 명칭은 A20B-3300-0091과 A20B-3300 시리즈의 그래픽 디스플레이 변형 모델 간의 주요 차이점입니다. 문자 디스플레이 PCB는 문자 ROM을 사용하여 비디오 출력을 생성합니다. — ASCII 또는 유사한 문자 코드를 픽셀 패턴에 매핑하는 조회 테이블입니다.
CNC는 문자 코드를 보내고, 디스플레이 보드는 이를 LCD의 스캔 주기에서 점 패턴으로 변환합니다.
이 접근 방식은 계산 효율적이며 오퍼레이터가 가장 많이 사용하는 데이터 밀집 화면 — 프로그램 번호, 좌표, 알람 코드, 스핀들 속도 판독값 — 에 대해 선명하고 읽기 쉬운 텍스트를 생성하지만, 자유 형식 비트맵 그래픽을 렌더링할 수는 없습니다.
그래픽 디스플레이 변형 모델(동일한 기계의 컬러 또는 그래픽 지원 모노 디스플레이에서 발견됨)은 툴패스 시뮬레이션, 파형 그래픽 및 그래픽 도움말 화면을 렌더링하기 위한 추가 GPU급 회로를 포함합니다.
A20B-3300-0091은 이러한 회로를 포함하지 않습니다. — 이 PCB가 장착된 기계는 CNC 소프트웨어의 옵션 설정이 그래픽을 활성화하도록 구성되어 있더라도 그래픽 시뮬레이션 화면이 없는 컨트롤을 표시합니다.
오퍼레이터가 텍스트 전용 워크플로우에 의존하는 사이트의 경우 이 제한은 보이지 않습니다. 그래픽 툴패스 디스플레이가 운영상의 기대치인 기계의 경우 대신 적절한 그래픽 지원 디스플레이 PCB가 필요합니다.
주요 사양
| 값 | 디스플레이 크기 |
|---|---|
| 7.2인치 | 디스플레이 유형 |
| 단색 문자 (그래픽 없음) | 호환 시리즈 |
| 16i, 18i, 21i | 보드 위치 |
| LCD/MDI 유닛 후면, 메인 CPU 보드 위 | 인터페이스 |
| 백플레인 플러그인 | 상태 |
| 단종된 예비 부품 | 원산지 |
| 일본 | A20B-3300-0091이 16i / 18i / 21i 디스플레이 생태계에서 차지하는 위치 |
기본 수준: 7.2인치 단색 문자 디스플레이 — A20B-3300-0091. 위로 이동: 7.2인치 단색 그래픽 디스플레이(툴패스 시뮬레이션 및 그래픽 진단 추가).
최상위: 9인치 또는 10.4인치 컬러 디스플레이(풀 컬러 그래픽, 최고 해상도).
각 레벨은 메인 CPU 보드에 다른 디스플레이 PCB를 필요로 하며, 이 PCB들은 상호 교환할 수 없습니다. — LCD 패널, 디스플레이 PCB 및 CNC 소프트웨어의 디스플레이 옵션 설정은 모두 일치해야 합니다.
문자 전용 디스플레이 옵션으로 구매한 공작 기계에는 설치된 구성에서 활성화되지 않은 추가 소프트웨어 옵션(그래픽 옵션, DNC2 등)이 있을 수 있습니다. 디스플레이 하드웨어를 문자에서 그래픽으로 변경하는 것 — A20B-3300-0091을 적절한 그래픽 PCB로 교체하는 것 — 은 그래픽 소프트웨어 기능을 자동으로 활성화하지 않습니다. CNC의 옵션 바이트 설정 및 잠재적으로 FROM 모듈의 옵션 등록도 업데이트해야 하며, 이는 일반적으로 FANUC의 개입 또는 적절한 옵션 키가 필요합니다.
문자 전용 디스플레이에 표시되는 내용
프로그램 선택 및 내용:
부품 프로그램 번호(Oxxxx 형식), 프로그램 블록(텍스트 형식의 G, M, T 코드) 및 프로그램 디렉토리 목록.위치 표시:
기계 좌표, 작업물 좌표 및 남은 이동 거리 — 각 CNC 스캔 주기마다 업데이트되며 숫자 텍스트로 표시됩니다.알람 및 메시지 표시:
알람 번호 및 텍스트 설명이 있는 시스템 알람(PS 알람, SV 알람, OT 알람), PMC 래더에 작성된 오퍼레이터 메시지.파라미터 화면:
모든 CNC 파라미터(0부터 9999+까지 번호 지정)가 숫자 값으로 표시되며, 파라미터 번호와 함께 MDI 키패드를 통해 탐색 가능합니다.오프셋 표시:
공구 형상 오프셋, 마모 오프셋, 작업 좌표 오프셋 — 모두 오프셋 메모리에서 직접 읽은 숫자 테이블입니다.진단 및 서보 화면:
서보 부하 미터 값, 스핀들 속도 및 숫자 형식의 진단 데이터.이 중 어느 것도 비트맵 그래픽을 필요로 하지 않습니다.
문자 전용 FANUC 컨트롤에서 작업한 오퍼레이터들은 표준 선반, 밀링 및 연삭 작업에 대해 실질적인 워크플로우 제한이 없다고 일관되게 보고합니다.
자주 묻는 질문
주요 진단은 LCD 백라이트가 켜져 있는지 여부입니다. 백라이트가 켜지면(패널이 빛나면) 문자가 나타나지 않으면 디스플레이 PCB가 원인일 가능성이 높습니다. — LCD 패널과 인버터는 작동하지만 디스플레이 PCB의 비디오 신호가 없거나 손상된 것입니다.
백라이트가 완전히 꺼져 있다면, 백라이트 인버터 또는 LCD 패널 전원 회로의 고장이 더 가능성이 높습니다.
디스플레이 PCB 고장의 다른 징후: 문자가 왜곡되거나 부분적으로 표시됨(일부 행은 올바르고 다른 행은 깨짐), 백라이트가 켜진 상태에서 화면이 검게 나옴, 또는 MDI 키를 눌러도 업데이트되지 않는 정적 패턴. 알려진 양호한 장치와 교체하여 확인하십시오.
Q2: 현재 기계에 A20B-3300-0091(문자 디스플레이)이 장착되어 있습니다. 이 PCB를 교체하여 그래픽 디스플레이로 업그레이드할 수 있습니까?
물리적으로는 가능합니다. — 동일한 화면 크기의 그래픽 지원 디스플레이 PCB는 동일한 백플레인 슬롯에 맞습니다.
기능적으로는 CNC의 디스플레이 옵션이 시스템 소프트웨어(FROM 모듈)에서 활성화되어야 하며, 이는 FANUC가 옵션 키 시스템을 통해 제어하는 옵션 등록 프로세스입니다.
그래픽 옵션이 시스템에 등록되지 않은 기계에 장착된 그래픽 디스플레이 PCB만으로는 그래픽 출력이 생성되지 않습니다.
기계가 원래 그래픽 옵션 없이 주문된 경우, 동일한 A20B-3300-0091 교체품으로 문자 디스플레이를 복원하는 것이 간단한 방법입니다.
정품 그래픽 디스플레이 업그레이드가 필요한 경우, 옵션 등록은 FANUC 또는 FANUC 공인 소스를 통해 처리해야 합니다.
Q3: A20B-3300-0091은 7.2인치 모노 디스플레이용 다른 A20B-3300 디스플레이 PCB와 상호 교환 가능합니까?
직접적으로는 아닙니다. — A20B-3300 시리즈 내에서 변형 모델은 디스플레이 인터페이스 프로토콜, 해상도 처리 및 옵션 호환성에서 다릅니다.
그래픽 지원 7.2인치 모노 PCB(예: A20B-3300-0154 또는 기타)는 다른 회로를 포함하며 해당 소프트웨어 옵션 설정 없이는 문자 전용 A20B-3300-0091을 대체할 수 없습니다.
문자 전용 변형 모델 내에서, 유사한 부품 번호(-3300-00xx 접미사 구조를 공유하는)는 교체 전에 특정 기계의 메인 CPU 보드 및 소프트웨어 버전과 대조하여 확인해야 합니다.
FANUC 오퍼레이터 패널 연결 설명서(B-63003EN 또는 특정 시리즈에 해당하는 설명서) 또는 공작 기계 빌더의 배선 문서를 참조하면 올바른 디스플레이 PCB 변형 모델을 확인할 수 있습니다.
Q4: A20B-3300-0091은 제거 전에 저장해야 하는 기계별 데이터(파라미터, 프로그램)를 보유하고 있습니까?
아니요. 디스플레이 PCB는 상태가 없는 비디오 출력 장치입니다. — 사용자 데이터, 기계 파라미터 또는 프로그램 저장을 포함하지 않습니다. 단순히 메인 CPU 보드에서 받은 데이터를 비디오 신호로 변환합니다. 이를 제거하고 교체하는 데 이 보드에 대한 데이터 백업이 필요하지 않습니다.
그러나 광범위한 메인 CPU 보드 교체의 일부로 보드를 교체하는 경우, 메인 보드를 건드리기 전에 CNC에서 모든 기계 파라미터, 프로그램 및 PMC 래더 데이터를 백업해야 합니다. 디스플레이 PCB 교체 자체는 저장된 데이터에 손상을 주지 않습니다.
Q5: A20B-3300-0091을 교체할 때 필요한 예방 조치는 무엇입니까?
오퍼레이터 패널을 열기 전에 기계를 완전히 전원 차단하고 DC 버스(스핀들 또는 서보 증폭기가 연결된 경우)가 방전될 때까지 기다립니다. 디스플레이 PCB는 LCD/MDI 유닛의 후면에서 접근할 수 있습니다. — 일반적으로 제어 패널 하우징의 후면 커버를 제거하여 접근합니다.
PCB는 백플레인 엣지 커넥터를 통해 연결되며 하나 또는 두 개의 나사로 고정될 수 있습니다. 보드를 취급할 때는 ESD 예방 조치(정전기 방지 손목 스트랩, 정전기 방지 매트)가 필수적입니다.
교체 보드를 장착하기 전에 모든 커넥터 방향이 일치하는지 확인하십시오. — 백플레인에 잘못 장착하면 커넥터 핀이 손상될 수 있습니다. 패널을 닫기 전에 전원을 켜고 문자 디스플레이 기능을 확인하십시오.
