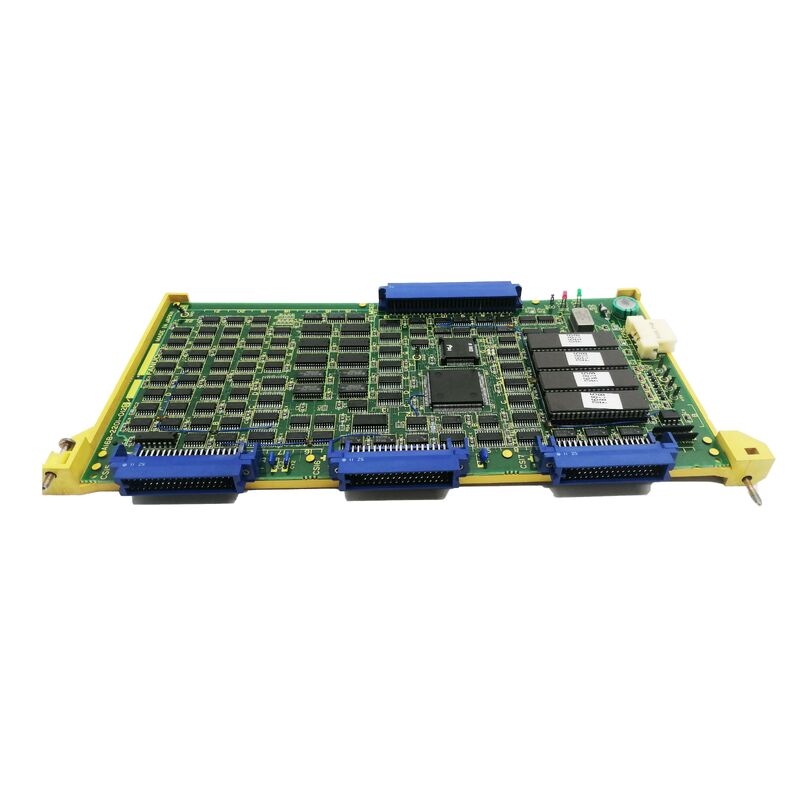

A16B-2200-0350 Fanuc PCB 보드 A16B22000350 AI6B-22OO-O35O

A16B-2200-0350 FANUC 시리즈 0-C 9인치 컬러 CRT 고해상도 그래픽 보드

색상 과 고 해상도 표준 0°C 디스플레이 보다 한 단계 더

표준 FANUC 시리즈 0-C CNC 운영자 디스플레이는 프로그램 표시, 매개 변수 편집 및 기본 진단에 적합합니다.그러나 시각적 차별화와 함께 그래픽 정보를 제시하는 능력은 제한되어 있습니다.. A16B-2200-0350는 0-C 시리즈 CNC 시스템에 대한 "GRAPHICS 9 INCH CRT COLOR HI RESOLUTION" 업그레이드를 제공합니다. 이것은 세 가지 측면에서 의미있는 향상입니다:

색상 표시:색상은 CNC 인터페이스에 시각 코딩을 추가합니다. 상태 정보, 경보 메시지, 축 위치 및 그래픽 디스플레이는 색상을 사용하여 범주를 구별 할 수 있습니다.적색으로 표시된 경보 텍스트색은 생산 조건에서 CNC 화면을 빠르게 읽을 수 있도록 조작자의 인지 부하를 줄입니다.9인치

CRT:9인치 화면 크기는 더 작은 CRT 대안보다 더 많은 디스플레이 영역을 제공합니다. 더 많은 프로그램 라인, 더 많은 매개 변수 필드,또는 더 큰 그래픽은 운영자의 관측 영역 내에서 지속적인 스크롤을 요구하지 않고.

고해상도:CRT 화면에 더 높은 픽셀 밀도는 선명한 문자, 더 깨끗한 그래픽 라인을,그리고 더 읽기 쉬운 작은 텍스트는 특히 밀도가 높은 프로그램 목록이나 미세한 진단 화면을 볼 때 유용합니다..

주요 제품 정보

교차 호환성 0C, 0F, 00C

설명 "#0C/F/00C"는 A16B-2200-0350을 사용하는 세 개의 0 시리즈 CNC 변종을 식별합니다.

0-C 시리즈:주요 생산시리즈 0 CNC 세대는 가공 센터 (0-MC, 0-MD), 턴링 센터 (0-TC, 0-TD) 및 밀링 기계에서 사용됩니다.

0-F 시리즈:같은 플랫폼 가족 내에서 진화된 하드웨어를 나타내는 0 시리즈 라인의 후속 구성.

00C 시리즈:일련 0 CNC 아키텍처 내의 관련 구성 지정 "00" 접두어 특정 시스템 변종을 식별합니다.이 크로스 호환성은 A16B-2200-0350이 여러 시리즈 0 가족 구성에 서비스를 제공한다는 것을 의미합니다, 0-F 및 00C 설비.

적용 시나리오

0-MC CNC 컬러 그래픽 오류:FANUC 시리즈 0-MC 가공 센터의 컬러 디스플레이는 실패합니다. 운영자 패널은 이미지 또는 손상된 컬러 출력을 표시하지 않습니다. A16B-2200-0350 그래픽 보드가 오류로 식별됩니다.교체 하 여 풀 컬러 고해상도 디스플레이를 복원 합니다.0-TD CNC 디스플레이 업그레이드:원래 컬러 그래픽 없이 지정된 0-TD 시리즈 턴 센터는 A16B-2200-0350을 업그레이드로 받아 기존 9인치 CRT 모니터에 색상과 고해상도를 추가합니다.

FAQ

Q1: 어떤 CNC 모델이 "#0C/F/00C" 호환성 표기법에 적용됩니까?

FANUC 부품 설명에 있는 # 앞자리는 호환성 변종을 식별한다. "0C"는 0-C 시리즈 (0-MC, 0-MD, 0-TC, 0-TD, 0-MF, 0-TF) 를 포함한다. "F"는 0-F 시리즈 변종을 포함한다."00C"는 00C 시리즈 구성을 포함합니다.이 세 가지 모두 동일한 A16B-2200 그래픽 보드 슬롯과 비디오 인터페이스 표준을 공유하므로 A16B-2200-0350은 단일 부품 번호에서 세 가지 모두 서비스를 제공합니다.

Q2: A16B-2200-0350는 운영자 패널 CRT 또는 별도의 모니터 화면입니까?

A16B-2200-0350는 CNC의 운영자 패널 CRT에 서비스를 제공합니다. 9인치 컬러 화면은 운영자의 주요 CNC 인터페이스인 MDI 키보드 장치에 내장되거나 인접합니다.이것은 기계 모니터링 화면 또는 별도의 디스플레이가 아닙니다. 그것은 CNC의 핵심 운영자 인터페이스 디스플레이입니다..

Q3: A16B-2200-0350는 현재 단색 그래픽 보드가 있는 0-C 시리즈에 설치될 수 있나요?

단색 그래픽 보드를 A16B-2200-0350 색으로 교체하려면 또한 호환되는 9인치 컬러 CRT 모니터가 필요합니다. 단색 CRT는 컬러 비디오 신호에 올바르게 반응하지 않습니다.기존 모니터 A16B-2200-0350을 장착하기 전에 색상 유형인지 확인그래픽 보드와 함께 모니터 업그레이드가 필요할 수 있습니다.

Q4: A16B-2200-0350을 교체하면 CNC 매개 변수나 프로그램에 영향을 주나요?

번호. CNC 매개 변수 및 프로그램은 주요 CPU 보드의 SRAM 및 FROM 모듈에 위치합니다. 그래픽 보드는 저장된 CNC 데이터를 보유하지 않습니다. A16B-2200-0350을 교체하면 가공 데이터에 영향을 미치지 않습니다.
