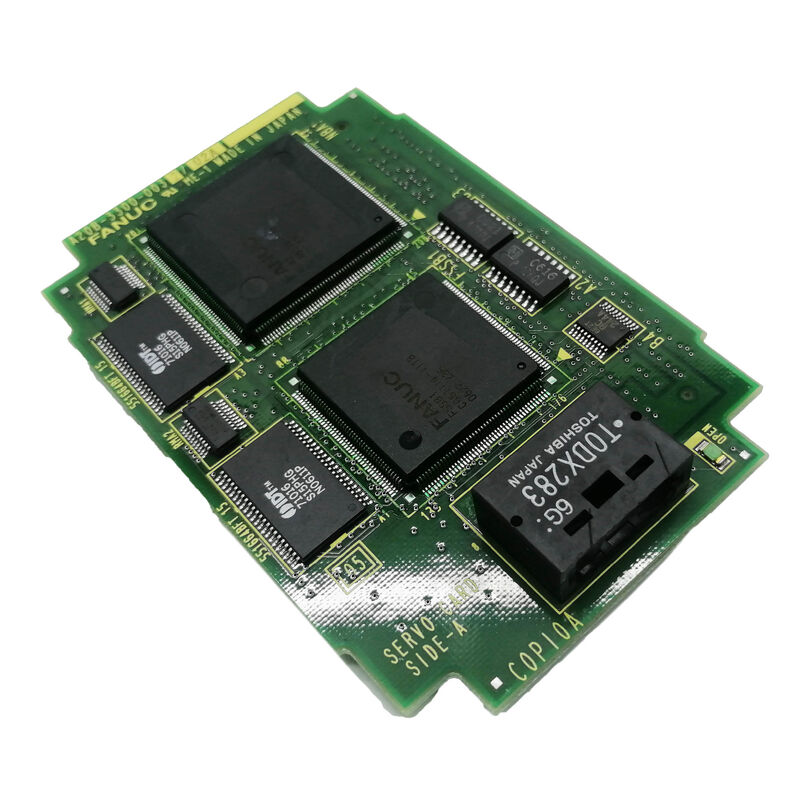

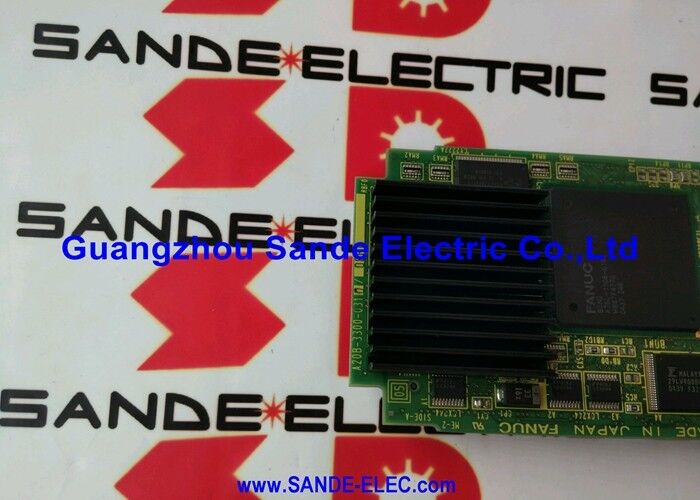

Fanuc A20B-3300-0070 PC 보드 A20B33000070 A2OB-33OO-OO7O

A20B-3300-0070 FANUC 인텔 486DX2 66MHz CPU 모듈

인텔 486DX2 66MHz

A20B-3300-0070은 인텔 486DX2 프로세서를 중앙 처리 장치로 탑재하고 있습니다. 486DX2는 클럭 중복 기술을 사용합니다:프로세서의 내부 코어는 66MHz에서 작동하고 외부 버스 인터페이스는 33MHz에서 작동합니다.. "DX2"의 명칭은 이 두 배의 두 배를 반영합니다. DX는 부동 소수점으로 장착 된 486 변종이며 2는 2 × 내부 시계 배수를 나타냅니다.

CNC 맥락에서, 66 MHz는이 카드가 작동하는 CNC의 생성에 대한 중요한 처리 용량을 나타냅니다.프로그램 블록 전망, PMC 사다리 실행 모두이 CPU 코어에서 실행됩니다. 66 MHz 클럭 속도는 CNC가 부과하는 엄격한 실시간 기간 내에 이러한 작업을 수행 할 수있는 충분한 헤드룸을 제공합니다.

주요 사양

메모리 인터페이스 ∙ SRAM, DRAM, 플래시

A20B-3300-0070은 세 가지 유형의 메모리 인터페이스를 지원하며 각각 CNC 시스템에서 다른 기능을 수행합니다.

플래시 (From ∙ Flash 읽기 전용 메모리):CNC 시스템 소프트웨어, 서보 매개 변수 및 가공 프로그램을 비휘발성 형태로 저장합니다. 플래시는 전력 없이 무제한적으로 내용을 유지합니다.이것은 장기 저장 계층입니다. 전력 회전 후 작동을 복원하는 CNC 시스템 이미지입니다..

SRAM:배터리 지원 정적 RAM는 사용자가 기계 정상 작동 동안 수정하는 프로그램과 매개 변수를 저장합니다설정 중에 기록된 데이터. SRAM는 전원 끄는 동안 데이터를 유지하기 위해 백업 배터리가 필요합니다. SRAM 접근은 빠르며 CNC가 작동 중 이러한 설정을 빠르게 읽고 쓸 수 있습니다.

DRAM:동적 RAM은 CPU의 활성 프로그램 실행을 위한 주요 작업 메모리를 제공합니다. 실행 프로그램 블록, 계산 결과 및 운영 체제 실행 상태가 작동하는 버퍼입니다.DRAM은 휘발성이며 플래시와 SRAM에서 모든 전원 충전에서 내용물이 재충전되기 때문에 배터리 백업이 필요하지 않습니다..

적용 시나리오

CNC CPU 오류:16i 시리즈 가공 센터가 부팅 시퀀스를 완료하지 못하면 CPU 모듈 관련 알람이 표시됩니다.A20B-3300-0070 CPU 카드가 고장난 부품으로 확인됩니다.- 교체 정상 CNC 시작 및 작동을 복원합니다.

F21i 제어기 복원:작동하지 않는 프로세서가 있는 F21i CNC 단위는 테스트된 A20B-3300-0070을 장착하여 복원한다.CNC 플래시에서 시스템 소프트웨어를 다시 로드 하 고 이전 매개 변수 세트와 정상 작동을 재개.

작업실 CPU 예비:기계 도구 유지 보수 부서는 A20B-3300-0070을 i 시리즈 CNC 단위에 대한 작업실 예비 장치로 유지하며, 모든 16i, 18i,또는 21i CNC는 부품 조달을 기다리지 않고.

FAQ

Q1: A20B-3300-0070은 모든 16i, 18i, 21i 시스템에서 작동합니까? 아니면 특정 하드웨어 개정에서만 작동합니까?

A20B-3300-0070은 i-세대 모델 A 하드웨어에 대한 확정이다. 16i/18i/21i 시리즈의 후기 하드웨어 개정은 다른 CPU 카드 버전이 필요할 수 있는 업데이트 된 메인 보드를 사용합니다.장착하기 전에 시스템 정보 화면 (진단 메뉴) 에서 목표 CNC의 하드웨어 생성 확인제품 설명에 있는 카드 명칭 F20i/F21i는 FANUC 시리즈 20/21 세대를 주요 목표로 지정하고, 16i 및 18i 호환성이 확인된 크로스 애플리케이션입니다.

Q2: A20B-3300-0070 CPU 카드가 교체되면 CNC 매개 변수가 유지되는가?

CNC 매개 변수는 SRAM (배터리 지원) 및 메인 보드 및 메모리 모듈의 플래시 메모리에 저장되며 CPU 카드 자체에 저장되지 않습니다.CPU 카드를 교체하는 것은 SRAM 배터리가 건강하고 플래시 모듈이 설치되어있는 한 CNC 매개 변수를 삭제하지 않습니다.. 하지만, 항상 모든 보드 교체 전에 전체 매개 변수 백업을 수행합니다.매개 변수 및 CNC 소프트웨어는 백업 미디어에서 복원해야 할 수 있습니다.

Q3: CNC 애플리케이션에서 486DX2 프로세서의 성능의 중요성은 무엇입니까?

이 프로세서는 CNC 작업에 대해 ∙ 인터폴레이션, 밀리 초의 하위 속도로 서버 루프 폐쇄, PMC 프로그램 실행,그리고 앞을 바라보는 버퍼링 66MHz는 부드러운 다자원 컨투어링과 높은 피드 레이트 가공에 필요한 계산 대역폭을 제공합니다.DX2의 통합 부동 소수점 단위 (FPU) 는 원형 및 나선형 인터폴레이션에서 삼각형 계산을 가속화합니다.486DX2의 성능은 CNC의 실시간 요구 사항에 잘 맞습니다..

Q4: A20B-3300-0070은 더 빠른 프로세서로 업그레이드 할 수 있습니까?

아니요. CPU 카드는 인텔 486DX2의 특정 타이밍, 버스 인터페이스 및 신호 레벨을 중심으로 설계되었습니다. 다른 프로세서 유형에 부착됩니다.또는 다른 어떤 은 그 프로세서의 버스 아키텍처를 위해 설계된 다른 CPU 카드를 필요로 합니다FANUC CNC 시스템에서의 프로세서 업그레이드는 프로세서 칩을 교환하는 것이 아니라 전체 CPU 카드를 더 높은 세대 카드로 교체함으로써 구현됩니다.

Q5: A20B-3300-0070 고장이 CNC에서 어떻게 나타납니다?

CPU 카드 고장의 전형적인 증상은: CNC가 시작을 완료하지 못하고 CPU 또는 시스템 알람을 표시합니다. CNC는 부팅 시퀀스의 고정된 지점에서 매달립니다.CNC는 불규칙하게 작동합니다. 어떤 작업은 잘못 수행되고 다른 작업은 정상적으로 보입니다.또는 CNC가 시작을 통과하지만 유효한 프로그램 오류에 대응하지 않는 설명되지 않은 프로그램 실행 오류를 생성합니다.이러한 증상은 메모리 모듈 고장 (일반적으로 SRAM과 관련된 특정 경보 코드를 유발) 에서 다릅니다., DRAM, 또는 FROM) 로 CPU 프로세싱 코어에 구체적으로 표시합니다.
