FANUC A20B-3300-0030 제어 카드 A20B33000030 수리 A2OB-33OO-OO3O

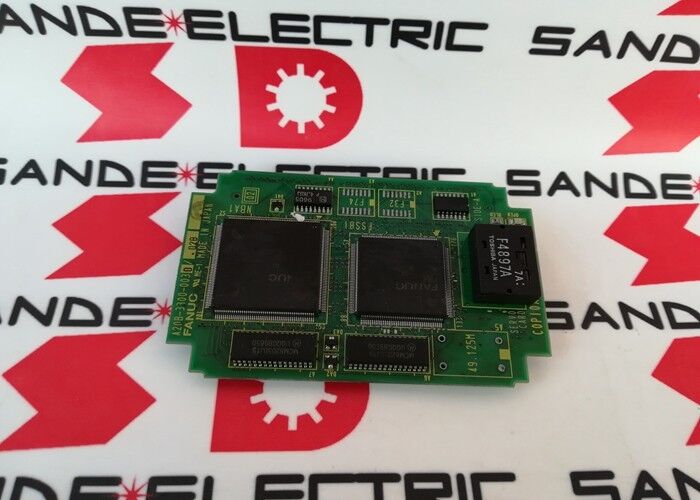

A20B-3300-0030 FANUC i 시리즈 2/3/4 축 FSSB 서버 컨트롤러 PCB 15i / 16i / 18i / 20i / 21i 메인보드 마운트

FSSB 왜 인터페이스 아키텍처가 중요한지

이전 FANUC CNC 세대 (시리즈 0, 6, 10, 15) 에서, 서보 명령 신호는 전용 아날로그 또는 디지털 병렬 케이블을 통해 CNC와 증폭기 사이를 이동했습니다.포지션 명령을 위한 별도의 전선으로4축 시스템에는 4개의 완전한 명령 케이블 실행이 필요했다.

FSSB (Fiber Optic Servo Signal Bus) 는 하나의 광섬유 루프로 대체되었습니다. 모든 축 명령과 인코더 피드백 데이터는 섬유로 일련의 패킷으로 이동합니다.CNC의 FSSB 출력에서 매 세르보 증폭기를 통해 순서대로4축 시스템에서는 하나의 섬유 케이블 루프가 모든 축을 처리합니다.

A20B-3300-0030는 CNC 쪽에서 FSSB 인터페이스를 구현하는 PCB입니다. 축 명령 패킷을 생성하고 증폭 체인에서 인코더 피드백을 수신합니다.이 데이터를 CNC 내부에서 실행 축 위치 루프 계산으로 변환.

주요 사양

23, 또는 4 축 ∙ 유연한 구성

A20B-3300-0030은 CNC 구성에 따라 FSSB를 통해 2, 3 또는 4 축을 제어 할 수 있습니다.활성 축의 수는 CNC 매개 변수에 의해 결정됩니다 Servo 카드 하드웨어는 최대 4 축을 지원합니다하지만 3축 가공 센터는 3개의 채널만 사용하지만 2축 톱니가 2개의 채널을 사용한다.

이 카드의 가장 일반적인 배포 플랫폼인 FANUC 16i, 18i 및 21i 시스템에서 3 축 (X, Y, Z 가공 센터에서) 및 4 축 (X, Y,Z 더하기 회전 축 또는 네 번째 공급 축) 는 전형적인 구성입니다. The card provides the servo command bandwidth and feedback processing for all active channels simultaneously — the FSSB serial update cycle runs fast enough that all axes receive their position commands at the CNC's interpolation cycle rate.

적용 시나리오

4축 가공 센터:X, Y, Z와 회전 4 축을 가진 수직 가공 센터는 A20B-3300-0030을 사용하여 하나의 FSSB 섬유 루프를 통해 네 축을 모두 제어합니다.카드는 CNC 인터폴레이션 속도에서 동시에 모든 축에 대한 서보 명령과 피드백을 처리.

16i 시리즈의 서보 카드 교체:FANUC 16i CNC 가공 센터는 모든 제어 축에서 오류 경보에 따라 축을 개발합니다. 오류는 A20B-3300-0030 서버 컨트롤러 카드에 격리됩니다.카드를 교체하면 모든 축에서 정상 서보 작동을 복원.

CNC 유지보수 수리:18i 시리즈 톱니에 대한 계획된 CNC 개정 중에, 중요한 축 제어 하드웨어의 구성 요소 수명을 재설정하기 위해 보드 갱신의 일부로 서보 컨트롤러 카드가 교체됩니다.

FAQ

Q1: A20B-3300-0030은 두 번째 서보 카드와 결합하면 5차 또는 6차 축을 제어 할 수 있습니까?

일부 FANUC i 시리즈 CNC 구성은 2 개의 서보 컨트롤러 카드에서 2 개의 FSSB 채널을 지원하여 4 축을 넘어 축 용량을 확장합니다.이 구성이 지원 여부는 특정 CNC 모델에 달려 있습니다, 메인보드 버전, 그리고 CNC 소프트웨어 옵션. A20B-3300-0030은 단일 FSSB 채널에서 최대 4 개의 축을 제공합니다. 확인 된 멀티 카드 축 확장 구성에 대해,해당 CNC 모델에 대한 FANUC i 시리즈 설치 설명서를 참조하십시오..

Q2: FSSB를 통해 A20B-3300-0030에 연결되는 세르보 증폭기 유형은 무엇입니까?

FSSB 인터페이스는 FANUC의 Alpha i 시리즈와 Beta i 시리즈의 FSSB 입력 포트를 포함하는 서보 증폭 모듈에 연결됩니다.A형 또는 B형 (애날로그/디지털 병렬) 인터페이스를 사용하는 증폭기는 FSSB에 연결되지 않습니다.설치 된 세르보 증폭기 A20B-3300-0030을 장착하기 전에 FSSB 유형의 커넥터가 있는지 확인합니다.

Q3: A20B-3300-0030을 교체한 후에 다시 구성해야 하는 CNC 매개 변수가 있습니까?

A20B-3300-0030은 하드웨어 카드입니다. 그것은 CNC 매개 변수를 저장하지 않습니다. 모든 서보 매개 변수 (축 할당, 루프 이득, 인코더 유형,FSSB 노드 주소 할당) CNC의 주요 매개 변수 메모리에 보관됩니다교체 카드를 설치 한 후 CNC는 기존 매개 변수 세트를 사용하여 자동으로 FSSB 통신을 활성화하고 재설립해야합니다.CNC의 서보 파라미터 테이블에서 섬유 연결 및 FSSB 파라미터 설정을 확인합니다..

Q4: A20B-3300-0030은 모델 A에 특이하며 모델 A는 무엇을 의미합니까?

FANUC i 시리즈는 여러 하드웨어 세대에서 생산되었다. 모델 A와 나중에 모델 B 개정이 있었다. 모델 A는 1세대 i 시리즈 CNC 하드웨어를 의미한다.A20B-3300-0030은 15i의 모델 A 메인보드의 서버 컨트롤러 카드입니다., 16i, 18i, 20i, 21i 시리즈. 나중에 모델 B 하드웨어는 다른 메인보드 커넥터와 다른 세르보 카드 부품 번호를 사용합니다.주문하기 전에 제어 장치의 이름판에서 CNC의 하드웨어 생성 확인.

Q5: A20B-3300-0030 고장의 징후는 서보 증폭기 고장과 비교하면 무엇입니까?

고장난 서보 컨트롤러 카드는 일반적으로 여러 축에 걸쳐 동시에 FSSB 통신 알람을 생성합니다. 카드는 모든 연결 축에 대한 단일 FSSB 소스이기 때문에.고장난 증폭기 는 보통 한 번에 한 축 에만 영향을 미칩니다모든 축이 FSSB 관련 코드와 동시에 경보가되면, 세르보 컨트롤러 카드는 조사의 첫 번째 후보입니다.단축 알람은 일반적으로 그 특정 축에 대한 증폭기 또는 모터를 가리킵니다..
