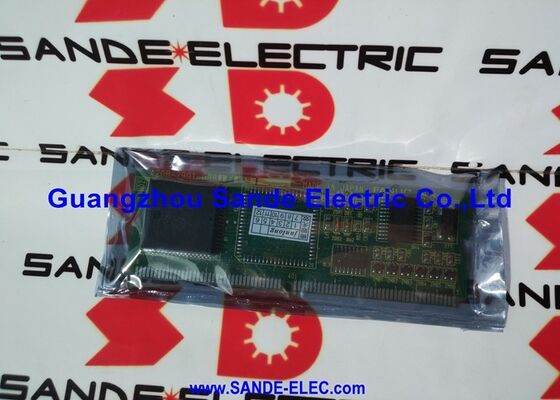

Fanuc PCB 보드 A20B-2902-0670 좋은 상태에서 사용 A20B29020670 A2OB-29O2-O67O

화낙 A20B-2902-0670 | Beta i 전원 공급 장치 드라이버 보드 - biSVSP 서보/스핀들 콤보 드라이브용, A06B-6134 시리즈, SVSP-40/40-15i 및 다축 구성

개요

그만큼화낙 A20B-2902-0670FANUC biSVSP 시리즈에 포함된 전원 공급 장치 드라이버 보드입니다. 서보 축 구동 기능과 스핀들 구동 기능을 하나의 소형 장치에 담은 FANUC의 통합 조합 모듈입니다.

biSVSP 개념은 실제 패널 엔지니어링 문제를 해결했습니다. 기존 CNC 드라이브 캐비닛에는 별도의 서보 증폭기 모듈(SVM)과 별도의 스핀들 증폭기 모듈(SPM)이 필요하여 상당한 패널 폭을 소비하고 이들 사이에 개별 버스 연결이 필요했습니다.

biSVSP는 서보 축과 스핀들이라는 두 가지 기능을 하나의 모듈에 통합하여 패널 설치 공간을 대폭 줄이고 배선 토폴로지를 단순화합니다.

biSVSP 모듈 내부에는 세 개의 서로 다른 인쇄 회로 기판이 정의된 물리적, 전기적 배열로 함께 작동합니다. 제어 보드는 디지털 제어 알고리즘, CNC 통신(FSSB 또는 유사) 및 축/스핀들 제어 로직을 관리합니다.

배선 보드는 모터 전원, 인코더 피드백, 제어 신호 등 외부 케이블용 커넥터 인터페이스 지점을 제공합니다. A20B-2902-0670이 드라이버 섹션인 전원 보드는 실제 전력 변환을 처리합니다. 즉, 3상 AC 입력 수신, DC 버스 생성, 서보 및 스핀들 출력을 위한 IGBT 모듈 전환, 제어 및 배선 보드에 조정된 저전압 DC 레일 제공 등을 수행합니다.

A20B-2902-0670은 특히 이 전원 보드 어셈블리의 드라이버 섹션입니다. 이 부분은 게이트 드라이브 회로, 논리 레벨 전원 공급 장치 회로, 전력 변환 하드웨어와 제어 PCB의 제어 신호 사이의 인터페이스를 전달하는 부분입니다.

이는 IGBT 및 정류기를 포함하는 전체 전원 보드가 아닙니다. 저전압 디지털 제어 도메인과 고전력 스위칭 도메인을 연결하는 것은 전원 보드에 장착된 드라이버 PCB입니다.

주요 사양

biSVSP 아키텍처 — 3보드 통합

biSVSP 모듈의 3보드 아키텍처는 이전 Alpha SVM 및 SPM 모듈의 2보드 아키텍처보다 더 긴밀하게 통합되어 있습니다.

예를 들어 Alpha SVM2(A06B-6079)에서는 상단 카드(A20B-2001-0931)를 교체하는 것이 상단 카드와 기본 카드가 기계적으로나 전기적으로 독립적이기 때문에 간단하게 교체할 수 있습니다.

biSVSP에서 3개의 보드는 백플레인 커넥터를 통해 상호 연결되는 신호 경로와 전원 플레인을 공유하며 A06B-6134 모듈의 물리적 레이아웃은 더 콤팩트하므로 개별 보드 식별 및 교체가 더 복잡해집니다.

이러한 통합으로 인해 일부 전문 수리 센터는 개별 보드를 교체하는 대신 전체 A06B-6134 모듈을 교환하여 biSVSP를 완전한 장치로 서비스하는 것을 선호합니다.

biSVSP 모듈이 수리 센터로 반환되면 기술자는 전체 어셈블리에 액세스하고 테스트 장비의 모든 인터페이스에서 동시에 진단 측정을 수행할 수 있으며 결함이 있는 보드나 구성 요소를 교체할 수 있습니다.

전원 섹션 내의 A20B-2902-0670 드라이버 보드는 이 수리 프로세스 내에서 식별 가능한 교체 가능한 하위 어셈블리 중 하나입니다.

전원 공급 장치 드라이버 보드 - 제어 대상

biSVSP의 전원 섹션 내에서 A20B-2902-0670 드라이버 PCB는 서보 및 스핀들 출력 채널 모두에 필수적인 기능을 수행합니다.

게이트 드라이브 신호 생성:biSVSP의 서보 및 스핀들 출력 단계에 있는 IGBT 모듈은 PWM 사이클의 올바른 위상에서 스위치를 켜고 끄기 위해 게이트 드라이브 신호(올바른 전압 레벨의 정확한 타이밍 펄스)가 필요합니다.

드라이버 PCB의 게이트 드라이브 회로는 제어 보드의 저전력 PWM 신호를 모터 제어에 필요한 속도(일반적으로 2~8kHz 캐리어 주파수)에서 IGBT 게이트를 안정적으로 전환하는 데 필요한 더 높은 전압, 더 높은 전류 펄스로 변환합니다.

게이트 드라이버용 절연 전원 공급 장치:하프 브리지 또는 풀 브리지 구성에서 IGBT 게이트를 구동하려면 부트스트랩 또는 절연 전원 공급 장치가 필요합니다. 각 IGBT 게이트 구동 회로에는 스위칭 중에 서로 다른 전위에서 부동하는 자체 이미터 전위를 참조하는 로컬 전원 공급 장치가 필요합니다.

드라이버 PCB에는 이러한 플로팅 게이트 드라이브 공급 장치를 제공하는 절연된 전원 공급 장치 회로(일반적으로 소형 고주파 변압기 또는 차지 펌프 회로)가 있습니다.

인터록 및 보호 신호 라우팅:드라이버 PCB는 충전 릴레이 제어, DC 버스 사전 충전 논리 활성화, 과전류 트립 논리 및 활성화/비활성화 신호를 전달하여 제어 보드가 시동, 정상 작동 및 오류 조건 중에 전원 섹션의 순서를 안전하게 지정할 수 있도록 합니다.

CNC 공작 기계 애플리케이션의 biSVSP

biSVSP 모듈의 통합은 전기 캐비닛의 결합된 드라이브 공간이 제한된 CNC 선반 및 소형 머시닝 센터에 특히 매력적이었습니다.

일반적인 2축 CNC 선반(X 및 Z 서보 축과 스핀들)은 단일 biSVSP 모듈(상자 1개, AC 입력 연결 1개, DC 버스 1개, 팬 1개)로 작동할 수 있는 반면, 패널 폭의 3배를 차지하는 기존 배열인 SVM 모듈 2개와 SPM 1개를 사용합니다.

A06B-6134 biSVSP 시리즈는 가장 작은 SVSP-40/40-15i(여기서 "40/40"은 두 개의 서보 축을 나타내고 "15i"는 스핀들 정격 전류를 나타냄)부터 세 개의 서보 축과 스핀들을 제공하는 삼중 서보/스핀들 조합까지 다양한 서보/스핀들 전류 조합을 포괄합니다.

A20B-2902-0670 드라이버 보드는 이러한 구성 범위에서 공통적으로 사용됩니다. 게이트 드라이브 및 전원 공급 장치 회로는 구동하는 IGBT 스테이지의 특정 전류 정격에 관계없이 기본적으로 동일합니다.

FAQ

Q1: A20B-2902-0670을 별도로 주문해야 합니까, 아니면 전체 A06B-6134 모듈을 교환하는 것이 더 낫습니까?

대부분의 유지 관리 시나리오에서는 완전한 모듈 교환(실패한 A06B-6134를 수리 센터로 보내고 테스트를 거친 교체품 수령)이 위험도가 낮은 접근 방식입니다.

biSVSP의 긴밀한 보드 통합은 어떤 특정 보드에 결함이 있는지 진단하려면 대부분의 생산 유지 관리 팀이 현장에서 갖고 있지 않은 테스트 장비 액세스가 필요함을 의미합니다.

테스트 장비를 보유한 전문가가 A20B-2902-0670을 결함이 있는 보드로 확실하게 식별하고 모듈의 나머지 보드가 서비스 가능한 것으로 확인된 경우 드라이버 보드만 주문하는 것이 비용이 더 저렴한 경로입니다.

이러한 진단 확실성 없이 교체용 드라이버 보드를 제어 보드 또는 배선 보드에서 감지되지 않은 결함이 있는 어셈블리에 장착하면 두 번째 모듈 실패가 발생합니다.

Q2: 전원 드라이버 보드(A20B-2902-0670)에 오류가 있음을 나타내는 biSVSP 모듈의 일반적인 오류 증상은 무엇입니까?

전원 드라이버 보드 오류는 일반적으로 다음과 같이 나타납니다. DC 버스에 전원을 공급하는 모듈의 오류(DC 버스 충전 릴레이가 닫히지 않거나 사전 충전 회로가 버스 전압을 높이지 못하여 드라이버 보드의 충전 릴레이 제어 회로에 오류가 있음을 나타냄) 올바른 제어 명령에도 불구하고 모터 전류가 부정확하거나 모터 전류가 발생하지 않는 하나 이상의 서보 또는 스핀들 출력 채널(영향을 받은 IGBT 레그에 대한 게이트 드라이브 회로 오류를 암시) 또는 특정 전원 전환 이벤트와 연관되고 매개변수 조정에 응답하지 않는 과전압/과전류 경보입니다.

이를 제어 보드 오류(FSSB 통신 오류, 인코더 오류) 및 배선 보드 오류(특정 케이블의 신호 무결성에 영향을 미치는 커넥터 관련 문제)와 대조해 보세요.

Q3: 스핀들 드라이버 부분에 장애가 발생하면 biSVSP 모듈이 서보 기능만으로 일시적으로 작동할 수 있습니까? 아니면 그 반대의 경우도 가능합니까?

아니요. 3개의 출력 채널(서보 축 및 스핀들)은 모두 공통 전원 보드, DC 버스 및 전원 드라이버 PCB를 공유하므로 전원 드라이버 보드의 어느 부분에서든 오류가 발생하면 일반적으로 전체 모듈이 비활성화됩니다.

biSVSP는 부분적인 보드 오류로 인해 정상적으로 성능이 저하된 작동을 위해 설계되지 않았습니다. 통합은 소형화를 위해 작동 유연성을 교환합니다.

스핀들 출력을 비활성화하는 드라이버 PCB의 결함으로 인해 서보 축이 안전하게 작동하지 못하게 됩니다. 보호 및 인터록 논리가 드라이버 보드의 모든 채널에 공통적으로 적용되기 때문입니다.

Q4: 장기 서비스 biSVSP 모듈의 A20B-2902-0670에서 가장 오류가 발생하기 쉬운 구성 요소는 무엇입니까?

확장 서비스 biSVSP 모듈(10년 이상)에서 드라이버 보드의 가장 일반적으로 고장나는 구성 요소는 다음과 같습니다. 보조 전원 공급 장치 회로의 전해 커패시터(노후화 관련 용량 손실, ESR 증가 및 최종 전해질 배출) 제어 신호와 게이트 구동 회로 사이의 절연 장벽에 있는 광커플러(광커플러 송신기의 LED 노후화를 통해 성능 저하, 절연 장벽의 시상수 증가 및 더 높은 스위칭 주파수에서 게이트 구동 타이밍 왜곡 유발) 그리고 충전 릴레이 제어 회로의 소신호 트랜지스터 및 IC는 통풍이 잘 되지 않는 위치에 장착된 모듈의 열 스트레스로 인해 고장날 수 있습니다.

전문가가 수행하는 이러한 영역에 초점을 맞춘 전체 구성 요소 교체는 드라이버 보드의 신뢰성을 실질적으로 복원합니다.

Q5: 검사나 수리를 위해 개봉해야 하는 모듈 내부에 A20B-2902-0670 보드가 있을 때 어떤 주의 사항이 필요합니까?

biSVSP 모듈의 DC 버스 커패시터는 AC 전원이 제거된 후에도 몇 분 동안 위험한 전압(공급 전압에 따라 300~600V DC 가능)을 유지합니다.

검사 또는 보드 제거를 위해 모듈을 열기 전에 모듈 표면의 "충전" LED(꺼져야 함)를 관찰하여 DC 버스가 완전히 방전되었는지 확인한 다음 정격 전압 미터로 DC 버스 단자를 측정합니다.

이 검증에는 개인 보호 장비(전압에 적합한 절연 장갑, 보안경)가 필요합니다. 드라이버 보드에는 정전기 방전에 민감한 CMOS 게이트 드라이브 IC가 탑재되어 있으므로 제어 전자 보드가 노출될 때마다 ESD 예방 조치가 추가로 필요합니다.
