| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE ROHS |
| 모델 번호 | A20B-2902-0642 |

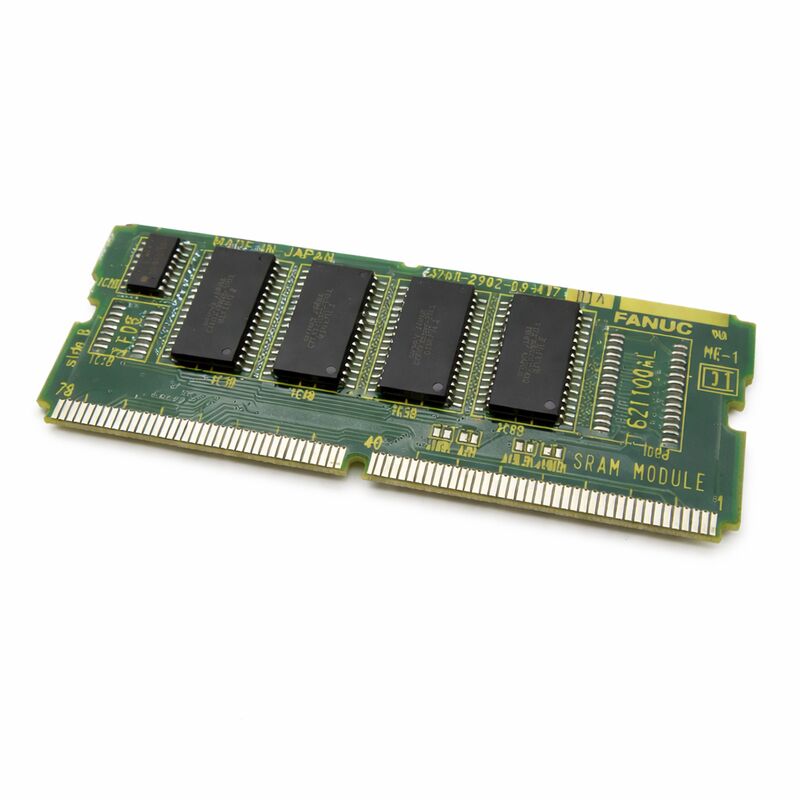

부품 번호: A20B-2902-0642
제조사: FANUC Corporation (일본)
제품 유형: SRAM 메모리 모듈 (아날로그 스핀들 인터페이스 포함, SMD 도터 보드)
메모리 용량: 256 KB SRAM
호환 시스템:FANUC 시리즈 16 / 18 / 21 및 호환
A20B-2902-0642는 FANUC 시리즈 16, 18, 21 CNC 시스템용 듀얼 기능 플러그인 모듈입니다. 256 킬로바이트의 SRAM과 통합 아날로그 스핀들 인터페이스를 단일 SMD 타입 도터 보드에 결합합니다.
이 보드는 메인 CPU 마더보드에 직접 장착되며, CNC 데이터 저장을 위한 휘발성 메모리와 아날로그 타입 스핀들 앰프를 제어하기 위한 아날로그 속도 명령 출력을 동시에 제공합니다.
하나의 보드에 두 가지 기능이 있다는 것은 실질적으로 중요합니다. 아날로그 스핀들 드라이브용으로 구성된 시리즈 16/18/21 시스템에서 이 모듈은 스핀들 제어 인터페이스와 추가 SRAM을 컨트롤러에 제공하는 방식입니다.
이 모듈 제품군에는 각 기능에 대한 별도의 보드가 존재하지만, A20B-2902-0642는 단일 플러그인 위치에서 두 가지를 모두 처리합니다.
아날로그 스핀들 인터페이스는 CNC의 스핀들 속도 명령을 아날로그 전압 신호로 변환하는 특정 하드웨어입니다.
아날로그 명령 입력을 위해 설계된 스핀들 앰프 — 시리즈 16/18/21 컨트롤을 사용하는 기계 세대에 흔한 구형 또는 비용 최적화 앰프 — 는 이 전압을 속도 참조로 받습니다.
이 보드의 인터페이스는 해당 신호를 생성하고 컨디셔닝합니다.
| 매개변수 | 값 |
|---|---|
| 부품 번호 | A20B-2902-0642 |
| 제조사 | FANUC Corporation |
| 제품 유형 | SRAM + 아날로그 스핀들 인터페이스 모듈 |
| 보드 시리즈 | A20B-2902 |
| SRAM 용량 | 256 KB |
| 스핀들 인터페이스 | 아날로그 (속도 명령 출력 유형) |
| 호환 시스템 | FANUC 시리즈 16 / 18 / 21 및 호환 |
| 설계 | SMD 타입 플러그인 도터 보드 |
| 설치 | 메인 CPU 마더보드에 직접 플러그인 |
| 원산지 | 일본 |
| 작동 온도 | 0 – 55°C |
| 보관 온도 | −20 – 60°C |
| 습도 | 최대 75% RH (비응축) |
| 사용 가능한 상태 | 신품 / 리퍼비시 / 수리됨 |
CNC 공작 기계의 스핀들은 정밀한 속도 제어가 필요합니다. 최신 FANUC CNC 시스템은 디지털 직렬 링크를 통해 스핀들 드라이브에 스핀들 속도 명령을 전달합니다 — 스핀들 앰프는 디지털 명령을 읽고 실행합니다.
하지만 많은 스핀들 앰프, 특히 시리즈 16/18/21 기계 설치와 일치하는 1990년대 세대의 앰프는 아날로그 명령 타입입니다.
이들은 명령된 스핀들 속도에 비례하는 ±10V 또는 0–10V 신호를 기대합니다.
A20B-2902-0642의 아날로그 스핀들 인터페이스는 CNC의 내부 디지털 스핀들 속도 참조를 이 아날로그 전압으로 변환합니다. 스핀들 앰프는 전압을 읽습니다. CNC 자체에는 아날로그 출력이 없습니다 — 해당 아날로그 기능은 이 인터페이스 보드에서 전적으로 제공됩니다. 이 보드가 설치되지 않으면 CNC는 아날로그 타입 스핀들 앰프를 명령할 경로가 없습니다.
기계는 전원이 켜질 수 있지만 스핀들은 속도 명령에 응답하지 않을 것입니다.
속도 명령 출력은 정밀하게 제어됩니다.
CNC의 스핀들 제어 알고리즘은 올바른 속도 참조를 계산하고 이 보드의 인터페이스 DAC (디지털-아날로그 변환기)로 전달합니다.
결과 전압은 앰프의 입력 범위 내에서 명령된 속도를 정확하게 반영합니다.
이 모듈의 256 킬로바이트 SRAM은 배터리 백업 휘발성 메모리입니다.
이들은 CNC가 작동 중에 지속적으로 쓰고 읽는 데이터를 저장합니다: 부품 프로그램, 매개변수 테이블, 공구 오프셋 데이터, 매크로 변수 및 기타 런타임 정보.
이 데이터는 전원 사이클을 견뎌야 합니다 — 백업 배터리는 기계가 꺼져 있을 때 SRAM 내용을 그대로 유지합니다.
256 KB는 현재 기준으로 중간 정도의 SRAM 할당이지만, 많은 시리즈 16/18/21 구성에 적합합니다. 대규모 부품 프로그램 라이브러리, 광범위한 공구 수명 관리 데이터 또는 많은 매크로 변수를 가진 시스템은 더 큰 SRAM 모듈의 이점을 얻을 수 있습니다.
표준 기계 구성의 경우, 256 KB는 일반적인 프로그램 및 매개변수 저장 요구 사항을 충족합니다.
SRAM 백업 배터리는 유지보수 항목입니다. 서비스 수명이 제한적이므로 고장 전에 교체해야 합니다. 배터리가 임계 전압 이하로 떨어지면 다음 전원 차단 시 SRAM 데이터가 손실됩니다.
기계는 메모리 오류와 함께 다시 시작 시 경보를 표시합니다. 메모리 경보에 대한 응답이 아닌 예약된 일정에 따라 배터리를 교체하십시오.
FANUC는 시리즈 16/18/21용 A20B-2902-0XXX 아날로그 스핀들 및 메모리 모듈 제품군에 대해 여러 변형을 제공했습니다.
올바른 선택은 기계의 스핀들 구성에 따라 달라집니다. 기계가 아날로그 스핀들 앰프를 사용하고 256 KB SRAM 할당이 필요한 경우, A20B-2902-0642가 해당 모듈입니다.
기계가 대신 직렬 스핀들 드라이브를 사용하는 경우, 아날로그 스핀들 인터페이스가 없는 다른 모듈 변형이 필요합니다.
교체품을 조달하기 전에 항상 스핀들 드라이브 유형과 기존 모듈의 부품 번호를 확인하십시오. 직렬 스핀들 시스템에 아날로그 인터페이스 모듈을 설치하면 스핀들 경보가 발생합니다.
아날로그 스핀들 시스템에 직렬 스핀들 모듈을 설치하면 스핀들을 제어할 수 없습니다.
Q1: 스핀들이 속도 명령에 응답하지 않습니다. CNC에 경보가 표시되지 않습니다. A20B-2902-0642가 원인일 수 있습니까?
볼트미터를 사용하여 스핀들 앰프의 명령 입력에 아날로그 명령 전압이 있는지 확인하는 것부터 시작하십시오.
CNC가 스핀들 속도를 명령하지만 앰프 입력의 전압이 변경되지 않으면, 아날로그 출력 경로 — 이 보드를 포함하여 — 가 고장 위치입니다.
전압이 올바르게 변경되지만 스핀들이 응답하지 않으면, 고장은 앰프 또는 스핀들 모터 자체에 있습니다.
Q2: 주말 휴무 후 시작 시 기계에 SRAM 메모리 오류가 표시됩니다. SRAM 배터리에 경보가 울리지 않습니다. 다른 원인은 무엇일 수 있습니까?
정상적인 배터리로 짧은 전원 차단 후 메모리 오류가 발생하면, 저전압 경보 임계값에 도달하기 전에 배터리 전압이 SRAM 유지 임계값 이하로 떨어졌음을 나타낼 수 있습니다. 배터리 전압을 직접 측정하십시오.
2.7V 미만이면 교체하고 백업에서 매개변수를 복원하십시오.
저전압 경보 임계값과 실제 SRAM 유지 임계값은 동일한 지점이 아닙니다.
Q3: 이 모듈의 아날로그 스핀들 출력이 조정 가능합니까?
아날로그 출력 전압 범위는 CNC의 스핀들 매개변수 설정에 의해 결정됩니다.
최대 스핀들 전압, 방향 극성 및 이득은 CNC 매개변수를 통해 조정할 수 있습니다.
이 보드의 하드웨어는 이러한 소프트웨어 설정 가능 기능을 지원합니다. 표준 설치에는 하드웨어 점퍼 조정이 필요하지 않습니다.
Q4: A20B-2902-0642를 현재 다른 아날로그 스핀들 모듈 변형이 장착된 기계에 사용할 수 있습니까?
SRAM 용량과 스핀들 인터페이스 기능은 A20B-2902 아날로그 스핀들 모듈 제품군 내의 변형마다 다릅니다.
교체 모듈이 교체되는 모듈과 동일한 SRAM 용량과 동일한 스핀들 인터페이스 유형을 가지고 있다면, 직접 대체품입니다.
매개변수 중 하나라도 다르면 설치 전에 시스템 문서를 확인하십시오.
Q5: 이 모듈을 교체한 후 스핀들은 제대로 작동하지만 공구 오프셋이 잘못되었습니다. 무슨 일이 일어났습니까?
새 모듈은 빈 상태로 설치됩니다 — 모든 SRAM 데이터, 공구 오프셋 포함, 누락됩니다.
모든 SRAM 모듈 교체 후에는 공구 오프셋 테이블을 백업에서 복원해야 합니다.
백업이 없는 경우, 생산 재개 전에 오프셋을 수동으로 다시 측정하고 다시 입력해야 합니다.
이는 SRAM에 상주하는 모든 데이터: 매개변수, 프로그램 및 오프셋에 적용됩니다.
