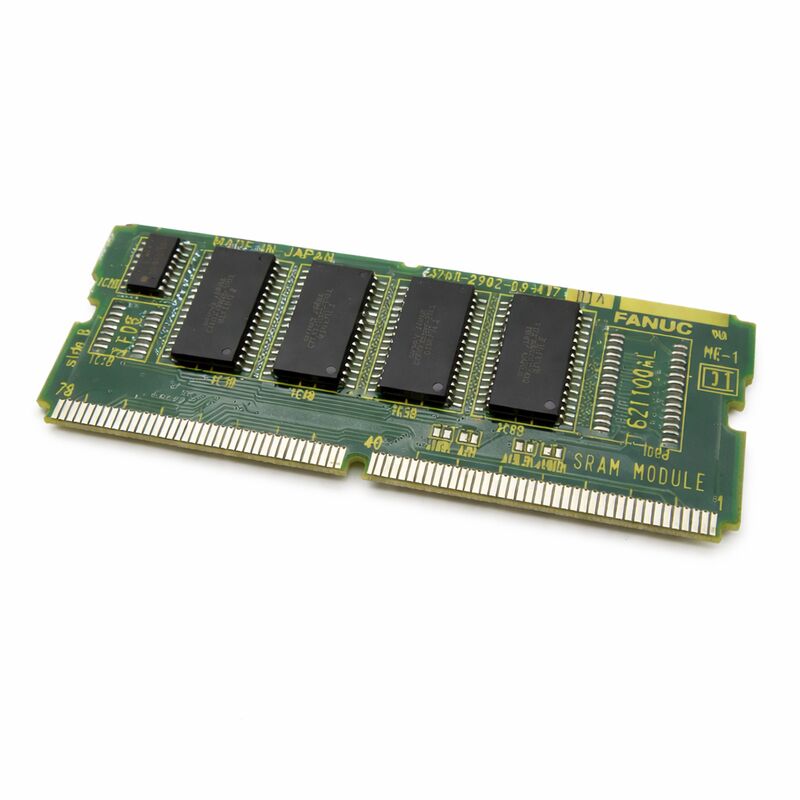

FANUC A20B-2902-0501 8MB FROM + 256K SRAM 결합 메모리 모듈

부문 번호:A20B-2902-0501

제조사:FANUC (일본)

제품 종류:결합된 FROM + SRAM 메모리 모듈 (SMD 딸판)

두 종류 의 기억력, 두 가지 다른 직업

A20B-2902-0501는 하나의 SMD 딸판에 기능적으로 다른 두 개의 메모리 유형을 통합합니다.그리고 그 사이의 차이를 이해하는 것은 올바른 유지보수 및 교체 결정에 필수적입니다..

FROM (플래시 롬 8 MB):CNC가 부팅하고 실행하는 데 필요한 모든 것을 저장합니다. 운영 체제 소프트웨어, PMC 사다리 프로그램 및 기계 빌더 응용 프로그램 소프트웨어. 플래시는 진정으로 변동적이지 않습니다.그 내용물은 전력 손실을 완전히 살아남습니다., 배터리 고갈, 및 손상없이 확장 저장. 빈 교체 모듈은 빈 FROM ∼ CNC 소프트웨어와 PMC 사다리를 기계가 작동하기 전에 백업에서 다시 충전해야합니다.FROM 실패는 일반적으로 부팅에서 체크섬 오류 또는 지속적인 시작 실패로 나타납니다.

SRAM (256 KB ∙ 배터리 지원):정상적인 기계 사용 도중 변경되는 데이터를 저장합니다. 매개 변수, 도구 오프셋 테이블, 작업 좌표 오프셋 및 도구 사용 로그. 이 데이터는 교대 사이의 각 전원 순환에서 살아남아야 합니다.이것은 백업 배터리가 제공하는 것입니다배터리 전압이 유지 임계치 이하로 떨어지면 SRAM 컨텐츠가 손실됩니다. FANUC 컨트롤러는 이 점보다 훨씬 전에 배터리 저하 경고를 생성합니다.켜진 컨트롤러와 배터리를 교체, 또는 배터리가 죽기 전까지 경고를 무시하는 것은 백업에서 모든 매개 변수와 오프셋을 복원하는 것을 의미합니다.

이 두 섹션은 전기적으로 독립적입니다. FROM 알람 (검사 합, 부팅 장애) 는 FROM 섹션으로 향합니다. SRAM 알람 (패러미터 손실,데이터 손상 전에 배터리 경고) SRAM 섹션과 배터리를 가리키기.

대체 대안

새로운 A20B-2902-0501은 빈 FROM와 빈 SRAM으로 도착합니다. 기계가 작동하기 전에 CNC 소프트웨어는 FROM에 다시 로드되어야하며 모든 매개 변수, 오프셋,그리고 작업 좌표는 백업에서 복원되어야 합니다모든 메모리 모듈 작업 전에 완전한 데이터 백업은 선택 사항이 아닙니다. 원래 모듈이 읽기를 방해하는 방식으로 실패하면 기계의 구성을 복구하는 유일한 방법입니다.

교체하기 전에 FROM 모듈 호환성을 확인합니다: A20B-2902-0501는 FROM 8 MB가 있습니다. -0341 변형은 4 MB입니다.로드 된 소프트웨어 이미지는 모듈 용량과 일치해야합니다 16/18/21 시리즈 유지보수 문서를 확인하기 전에 다른 변형을 교체하십시오..

주요 사양

FAQ

Q1: CNC는 전원을 켜면 FROM 체크섬 오류를 표시하고 시작을 완료 할 수 없습니다. 모듈이 결함이 있습니까?

여러 전원 순환에서 지속되는 FROM 체크섬 오류는 손상되거나 실패한 FROM을 나타냅니다. 올바른 소프트웨어 파일로 BOOT 화면을 통해 FROM을 다시 작성하는 첫 번째 시도모듈이 기록을 거부하거나 오류가 성공한 기록 후에 계속되면FROM 하드웨어가 고장 났고 모듈이 교체되어야 합니다.

Q2: 컨트롤러에서 배터리가 낮다는 경고가 표시됩니다. 배터리가 얼마나 긴급하게 교체되어야합니까?

이 경고는 배터리가 결정적인 유지 기준에 도달하기 전에 나타납니다. 일반적으로 배터리 나이와 캐비닛 온도에 따라 며칠에서 몇 주 동안 계속 작동 할 수 있습니다.기다리지 마배터리 교환을 통해 SRAM 컨텐츠가 유지되도록 컨트롤러를 켜고 배터리를 교체하십시오.

Q3: 새로운 모듈을 장착 한 후 기계는 매개 변수 오류를 표시하고 모든 오프셋은 0입니다. 이것은 정상입니까?

네, 새로운 모듈이 빈 SRAM과 함께 도착합니다. 모든 매개 변수, 도구 오프셋 및 작업 좌표는 모듈이 제거되기 전에 취한 백업에서 복원해야합니다.이것은 기대되는 결과이며 왜 백업이 전에 취해야하는지 강조합니다모듈이 완전히 고장 났을 때

Q4: A20B-2902-0501 (8 MB FROM) 는 16-C 시리즈의 A20B-2902-0341 (4 MB FROM) 를 대체 할 수 있습니까?

검증 없이 안 됩니다. 로드된 소프트웨어 이미지는 모듈의 FROM 용량에 맞게 크기가 있어야 합니다. 컨트롤러는 8 MB 버전을 지원해야 합니다.다른 용량을 교체하기 전에 호환 가능한 FROM 모듈 옵션을 위해 16 C 시리즈 유지보수 문서를 참조하십시오..

Q5: 배터리 테스트가 잘 되었음에도 불구하고 전력 중단 중에 SRAM 데이터가 손실되었습니다. 다른 어떤 원인이 될 수 있습니까?

확인 된 좋은 배터리 셀의 가능한 원인은 모듈의 배터리 백업 회로에서 연결이 끊어졌습니다 (전지 전압이 정확하지만 회로 경로는 열려 있습니다),배터리가 반응할 수 있는 속도보다 빠르게 SRAM 공급을 유지 전압 이하로 끌어올린 예외적으로 빠른 전력 하락, 또는 중단 중 물리적 커넥터 장애 모듈의 커넥터 접촉 및 배터리 회로의 용접 연결을 검사합니다.
