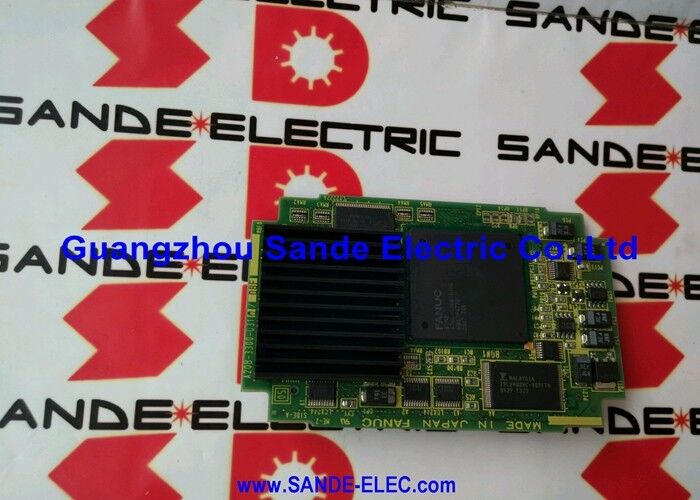

1pcs 사용 된 FANUC 보드 A20B-2902-0490 테스트 A20B29020490 A2OB-29O2-O49O

FANUC A20B-2902-0490 | HSSB CRT 제어 모듈 — 시리즈 16-C / 18-C, 일본산

부품 번호: A20B-2902-0490

제조사: FANUC Corporation (일본)

제품 유형: HSSB CRT 제어 모듈 (고속 직렬 버스 확장 보드)

보드 시리즈: A20B-2902

호환 시스템: FANUC 시리즈 16-C, 18-C 및 호환

개요

A20B-2902-0490은 FANUC 시리즈 16-C 및 18-C CNC 시스템용 HSSB CRT 제어 모듈입니다. HSSB는 High-Speed Serial Bus의 약자로, FANUC가 CNC 제어 장치를 CRT 디스플레이를 포함한 주변 장치에 연결하는 데 사용한 통신 아키텍처입니다.

이 모듈은 해당 연결을 작동시키는 인터페이스입니다. 시리즈 16/18 모델 C 컨트롤러의 메인 CPU 보드에 직접 장착되며 CNC 프로세서와 디스플레이 시스템 간의 신호 경로를 처리합니다.

이 보드가 없으면 CRT 디스플레이 기능이 없습니다.

CNC는 내부적으로 작동할 수 있지만, 운영자 패널 디스플레이는 데이터를 수신하거나 CNC 화면을 올바르게 렌더링하지 못합니다. CRT 모니터가 구성된 시스템에서 이 보드는 운영자가 CNC가 무엇을 하고 있는지 볼 수 있도록 하는 하드웨어입니다.

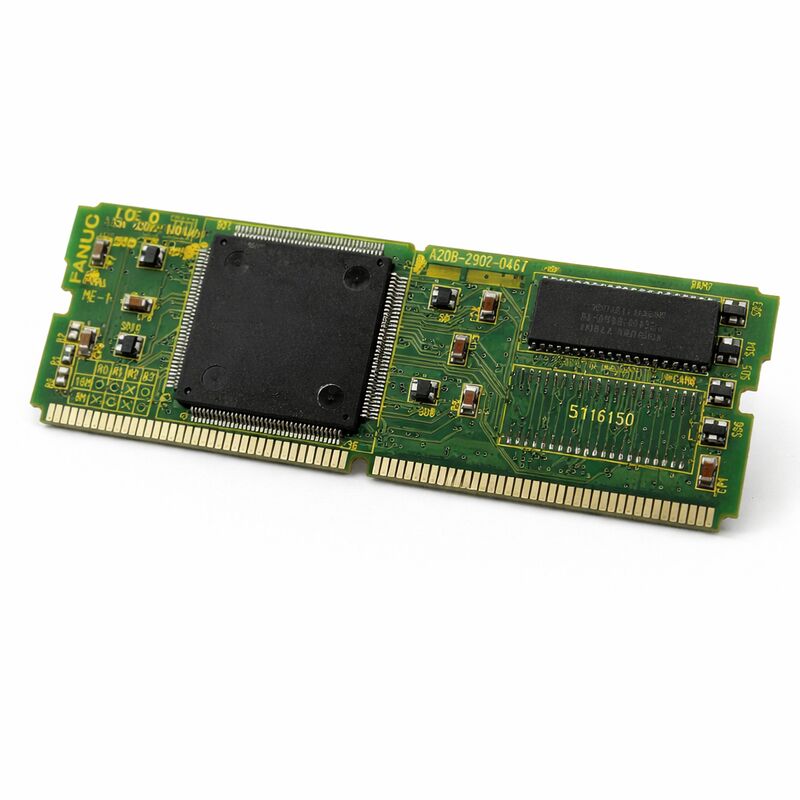

A20B-2902 시리즈는 FANUC의 시리즈 16/18 메인 CPU 플랫폼용 플러그인 확장 보드 제품군입니다.

-0490 변형은 특히 CRT로의 고속 직렬 버스 출력을 처리합니다. 별도의 디스플레이 인터페이스 보드를 컨트롤러 랙에 설치할 필요 없이 컨트롤러에 디스플레이 통신 기능을 제공합니다. 이 기능은 이 플러그인 모듈을 통해 메인 CPU 보드에 통합됩니다.

주요 사양

HSSB — 디스플레이 통신 아키텍처

초기 FANUC i-시리즈 및 C-시리즈 CNC 컨트롤러는 제어 전자 장치와 디스플레이 및 MDI 장치를 분리했습니다.

두 장치는 이전의 병렬 인터페이스 방식 대신 고속 직렬 버스로 연결되었습니다. HSSB는 시리즈 16/18 플랫폼에서 이 연결의 표준이었습니다.

이를 통해 단일 케이블로 컨트롤러와 운영자 스테이션 간에 디스플레이 데이터, 키보드 입력 및 제어 신호를 전송할 수 있었습니다.

A20B-2902-0490은 이 버스의 컨트롤러 측 하드웨어를 제공합니다. 디스플레이 장치 측에서는 일치하는 인터페이스 보드 또는 회로가 들어오는 직렬 데이터를 처리하고 CRT를 구동합니다. HSSB 링크의 양쪽 끝은 호환되어야 합니다.

디스플레이 측 하드웨어에 결함이 있는 상태에서 컨트롤러 측 모듈만 교체해도 디스플레이 기능이 복구되지 않으며, 그 반대도 마찬가지입니다.

직렬 버스 접근 방식은 병렬 디스플레이 인터페이스에 비해 배선 복잡성을 줄였습니다.

또한 고전압 CRT 장치와 CNC 컨트롤러 전자 장치 사이에 전기적 절연을 제공하여 기계 공구 컨트롤러가 작동하는 캐비닛 환경에 이점을 제공했습니다.

CRT 텍스트 및 그래픽 디스플레이 기능

시리즈 16-C 및 18-C 컨트롤러에서 디스플레이는 여러 역할을 수행합니다. CNC 상태, 활성 프로그램, 축 위치, 매개변수, 경보 및 옵션이 설치된 경우 그래픽 공구 경로 디스플레이를 표시합니다.

이러한 모든 화면 내용은 A20B-2902-0490이 관리하는 HSSB 링크를 통해 CNC 프로세서에서 CRT로 흐릅니다.

텍스트 디스플레이가 기본입니다.

CNC는 현재 디스플레이 상태(메뉴, 매개변수 값, 경보 텍스트, 위치 판독값)를 나타내는 화면 데이터를 지속적으로 전송합니다.

디스플레이 끝의 CRT 인터페이스 모듈은 이 데이터를 화면의 보이는 문자 및 숫자로 렌더링합니다.

컨트롤러 측의 HSSB 모듈이 이 데이터 스트림을 생성하지 않으면 디스플레이는 아무것도 수신하지 않습니다.

그래픽 기능(시스템이 그래픽 공구 경로 디스플레이 또는 기타 그래픽 모드 화면으로 구성된 경우)도 동일한 HSSB 링크를 통해 라우팅됩니다. 컨트롤러 측 모듈은 CNC 소프트웨어에 의해 정의된 대로 텍스트 및 그래픽 데이터 출력을 모두 처리합니다.

플러그인 디자인 및 설치

A20B-2902-0490은 시리즈 16/18 모델 C 컨트롤러의 메인 CPU 보드에 직접 장착됩니다. A20B-2902 시리즈의 표준 SMD 확장 보드 인터페이스를 사용합니다.

이 보드는 메인 CPU PCB의 전용 소켓을 통해 연결되며 컨트롤러 캐비닛 내에서 별도의 케이블링이 필요하지 않습니다.

이 통합 접근 방식은 컨트롤러의 내부 배선을 최소화합니다.

전체 HSSB 출력 기능은 확장 보드에 자체 포함되어 있습니다.

보드에 결함이 발생하면 컨트롤러의 다른 보드를 건드리지 않고 모듈을 제거하고 교체합니다.

메인 CPU PCB, 메모리 모듈, PMC 모듈 및 기타 확장 보드는 그대로 유지됩니다.

설치 후 일반적으로 소프트웨어 재구성이 필요하지 않습니다. 이 보드는 CNC 소프트웨어가 올바르게 구성된 시스템에서 존재할 것으로 예상하는 하드웨어 기능을 제공합니다.

자주 묻는 질문

Q1: 전원을 켤 때 CRT 디스플레이가 비어 있습니다. 다른 모든 CNC 기능은 정상으로 보입니다. A20B-2902-0490에 결함이 있습니까?

정상적인 CNC 작동과 함께 빈 디스플레이는 HSSB 통신 실패와 일치합니다. 컨트롤러 측 모듈(이 보드) 또는 디스플레이 측 인터페이스에 결함이 있을 수 있습니다.

스왑 진단 순서: CRT 장치 자체가 전원이 켜지는지(자체 표시등 또는 백라이트) 확인한 다음, 양쪽 끝에서 HSSB 케이블의 손상 또는 느슨한 연결을 확인합니다.

케이블 및 디스플레이 장치를 확인한 후 A20B-2902-0490이 주요 용의자가 됩니다.

Q2: 디스플레이에 깨진 문자나 불완전한 화면이 표시됩니다. HSSB 모듈이 이 문제를 일으킬 수 있습니까?

깨지거나 부분적인 디스플레이 출력은 직렬 링크의 데이터 손상을 나타냅니다. 이는 송신기(A20B-2902-0490), 케이블(노이즈 유입, 손상된 도체) 또는 디스플레이 끝의 수신기에서 발생할 수 있습니다.

케이블부터 시작하십시오. 기계 공구 환경의 HSSB 케이블은 커넥터와 유연한 부분에서 기계적 마모가 축적됩니다. 손상된 케이블은 정확히 이 증상을 유발합니다.

모듈에 결함이 있다고 결론 내리기 전에 케이블을 교체하거나 테스트하십시오.

Q3: 모듈을 교체했고 디스플레이가 작동하지만 텍스트 모드에서만 작동합니다. 그래픽 공구 경로 디스플레이가 없습니다. 이 보드 때문입니까?

그래픽 공구 경로 디스플레이는 소프트웨어에 로드되고 활성화된 적절한 FANUC 옵션이 필요합니다.

HSSB 모듈은 모든 디스플레이 콘텐츠에 대한 물리적 통신 경로를 제공하지만, 그래픽 디스플레이 옵션은 CNC의 FROM에 별도로 설치되고 매개변수를 통해 활성화되어야 합니다.

누락되거나 비활성화된 그래픽 옵션은 디스플레이 하드웨어와 관계없이 정확히 이 증상을 유발합니다.

Q4: A20B-2902-0490의 모든 개정판은 상호 교환 가능합니까?

FANUC 확장 보드의 개정 접미사(예: /01A, /02A)는 제조 또는 구성 요소 변경을 해결할 수 있는 생산 개정을 나타냅니다. 대부분의 경우 후기 개정판은 이전 개정판과 하위 호환됩니다.

그러나 특정 개정판이 기계의 서비스 설명서에 명시되어 있는 경우, 달리 확인되지 않는 한 해당 개정판을 사용하십시오.

일부 제품 목록에 언급된 /02A 접미사는 이 부품 번호 제품군 내의 특정 개정판을 나타냅니다.

Q5: 시리즈 16-C 기계가 잘 작동하고 있었습니다. CRT 디스플레이가 깜박이기 시작하더니 꺼졌습니다. HSSB 모듈을 교체하기 전에 무엇을 확인해야 합니까?

깜박임에서 꺼짐으로 악화되는 디스플레이는 컨트롤러의 HSSB 모듈 고장보다는 디스플레이 장치 고장(CRT 튜브 노후화, 인버터 고장 또는 디스플레이 전원 공급 장치 고장) 또는 케이블 고장인 경우가 더 일반적입니다.

HSSB 모듈은 작동하거나 작동하지 않습니다. 점진적인 악화는 디지털 인터페이스 보드의 특징이 아닙니다.

먼저 디스플레이 장치의 전원 공급 장치와 CRT 튜브 상태를 확인하십시오.
