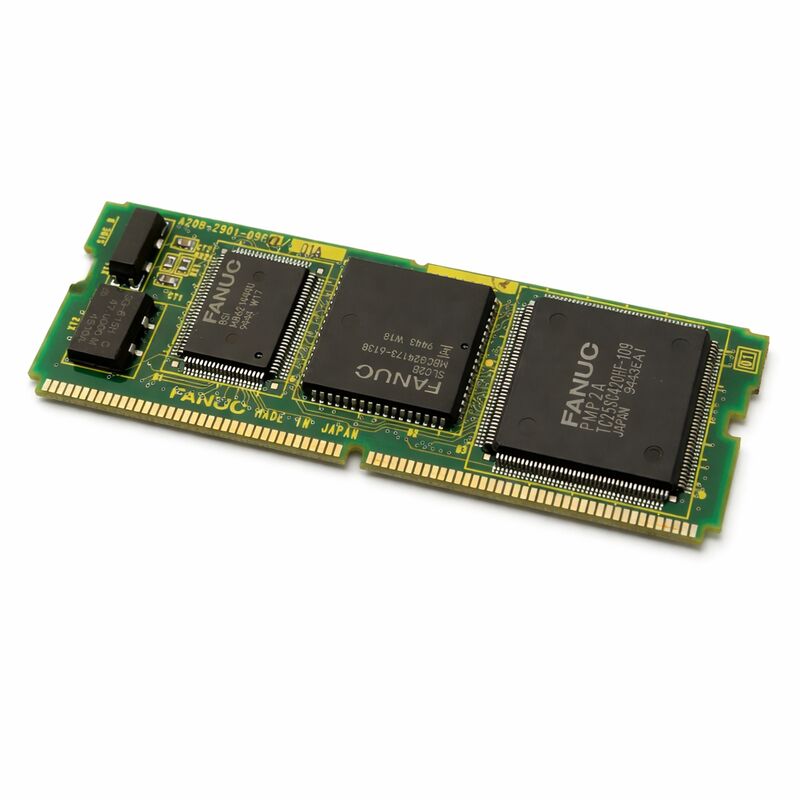

1pcs 사용 된 FANUC 보드 A20B-2902-0480 테스트 A20B29020480 A2OB-29O2-O48O

FANUC A20B-2902-0480

부문 번호:A20B-2902-0480

제조사:FANUC (일본)

제품 종류:PMC 제어 및 메모리 모듈 SMD 플러그인 딸 보드

작동 온도:0°55°C

하나의 모듈에서 두 가지 기능

A20B-2902-0480은 FANUC의 시리즈 16/18/20 모델 C 컨트롤러의 PMC 제어 및 메모리 모듈입니다. PMC / 대화 게시판에 연결되며 동시에 두 가지를 제공합니다:PMC가 사다리 프로그램을 실행하는 데 필요한 메모리, 그리고 I/O Link 인터페이스는 컨트롤러를 기계 전체에 분산된 I/O 장치에 연결합니다.

기억의 측면:32 KB SRAM는 사다리 프로그램 자체를 저장합니다. 기계 도구의 자동화를 정의하는 릴레이 논리: 도구 변경 순서, 안전 인터락, 모드 전환, M 코드 응답.256 KB DRAM는 PMC 실행을 위한 작업 메모리를 제공합니다, 타이머 값, 카운터 값, 그리고 데이터 테이블 등등은 스캔 사이클마다 업데이트됩니다.

I/O 링크 쪽:이 모듈의 I/O 링크 인터페이스를 통해 이동합니다. 모드 스위치, 피드 레이트 오버라이드, 사이클 시작 입력,패널 램프 출력 모든 것은 PMC 모듈이 각 스캔 사이클을 조사하는 단일 I/O 링크 시리즈 버스에서 수행됩니다이 인터페이스가 고장 났을 때, 모든 패널 통신은 동시에 손실됩니다. 기계는 운영자 입력에 반응하는 것을 멈추고 모든 패널 표시기가 전력을 제거합니다. 전체 패널 손실,CNC에 I/O 링크 통신 경보가 함께, 개별 I/O 보드 또는 배선 결함보다는 이 모듈에 특별히 지목되는 결함 패턴입니다.

RB5/RB6 PMC 버전의 결정

PMC-RB 지명은 사다리 언어 사양과 실행 아키텍처를 식별합니다. 이 모듈에 로드된 버전은 PMC가 실행할 수 있는 최대 사다리 단계 수를 결정합니다.실행 속도, 및 I/O 링크 주소. 다른 PMC 버전과 교환할 수 없습니다. 교체 모듈은 원래 RB5 또는 RB6 버전과 PMC 사다리 프로그램에 일치해야합니다.컨트롤러의 FROM 모듈에 별도로 저장됩니다.이 모듈을 교체하는 것은 영향을 받지 않습니다.

주요 사양

FAQ

Q1: 운영자 패널은 완전히 응답하지 않고 CNC는 I/O 링크 오류를 보여줍니다. 이것은 A20B-2902-0480입니까?

I/O 링크 알람을 가진 전체 패널 손실은 PMC 모듈의 I/O 링크 인터페이스로 향합니다.먼저 모듈에서 I/O 링크 케이블 연결을 확인합니다. 케이블이 완전히 꽂혀 있고 오류가 계속되면 모듈의 I/O 링크 회로가 고장 났을 것입니다. 테스트 된 예비 모듈을 사용할 수 있는 경우 교체하여 확인합니다.

Q2: 특정 자동 사이클 단계는 결코 완료되지 않습니다. 기계는 항상 같은 지점에서 멈춥니다. PMC 모듈입니까?

항상 실패하는 단 하나의 단계는 모듈 하드웨어 오류가 될 가능성이 거의 없습니다. PMC 모듈의 오류는 동시에 많은 기능에 영향을 미치는 광범위한 경향이 있습니다.단 단계의 장애는 사다리가 기다리고 있는 특정 입력을 가리킨다. PMC 사다리 진단 화면을 사용하여 사다리가 그 단계에서 어떤 신호를 기대하는지 확인하고 그 신호를 그 소스에서 추적합니다.

Q3: A20B-2902-0480을 교체하려면 PMC 사다리 프로그램을 다시 충전해야합니까?

아니. PMC 사다리는 CNC의 FROM 모듈에 저장됩니다,이 모듈에 없습니다. A20B-2902-0480을 교체하면 저장된 사다리에 영향을 미치지 않습니다. 교체 후,전원 사이클 컨트롤러와 확인 I/O PMC 진단 화면에서 링크 통신이 복원. 설치 전에 교체 올바른 RB5 또는 RB6 버전인지 확인합니다.

Q4: 컨트롤러에서 DRAM 관련 PMC 알람이 표시됩니다. 256 KB DRAM이 용량이 부족하다는 것을 나타냅니다.

표준 16/18 시리즈 모델 C 애플리케이션의 경우, 256 KB는 RB5/RB6 PMC의 설계 사양입니다. 올바르게 지정된 시스템에 있는 DRAM 경보는 DRAM 셀 고장을 나타냅니다.용량이 부족하지 않습니다.모듈을 교체해

Q5: 16-C 시리즈의 PMC 사다리를 새로운 FANUC 컨트롤러에 직접 사용할 수 있습니까?

아니요. PMC-RB5/RB6에 쓰인 사다리는 PMC 세대에 특화된 주소 및 명령어 문법을 사용합니다.더 새로운 컨트롤러는 PMC-SB 또는 다른 주소 컨벤션으로 후속 버전을 사용합니다.. 계단은 새로운 플랫폼을 위해 변환 또는 다시 작성해야합니다. 기능적 사양으로 원래 파일을 유지.
