| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE ROHS |
| 모델 번호 | A20B-2902-0470 |
부품 번호: A20B-2902-0470
제조사: FANUC Corporation (일본)
제품 유형: 터치 패널 제어 모듈 PCB
보드 시리즈: A20B-2902
적용 분야: FANUC CNC 제어 시스템 — 작업자 인터페이스

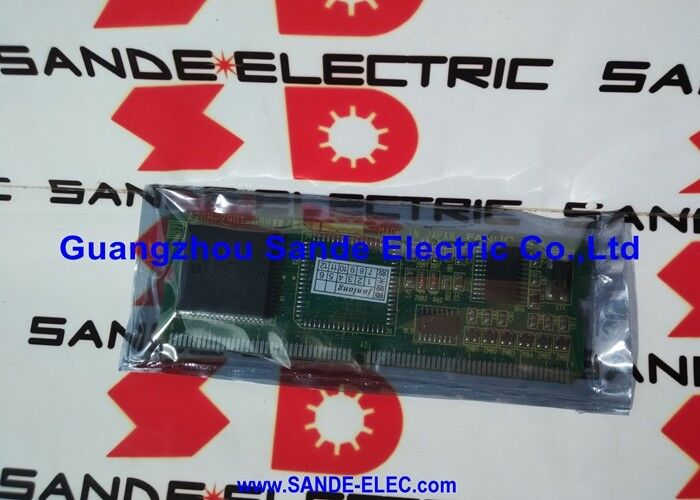

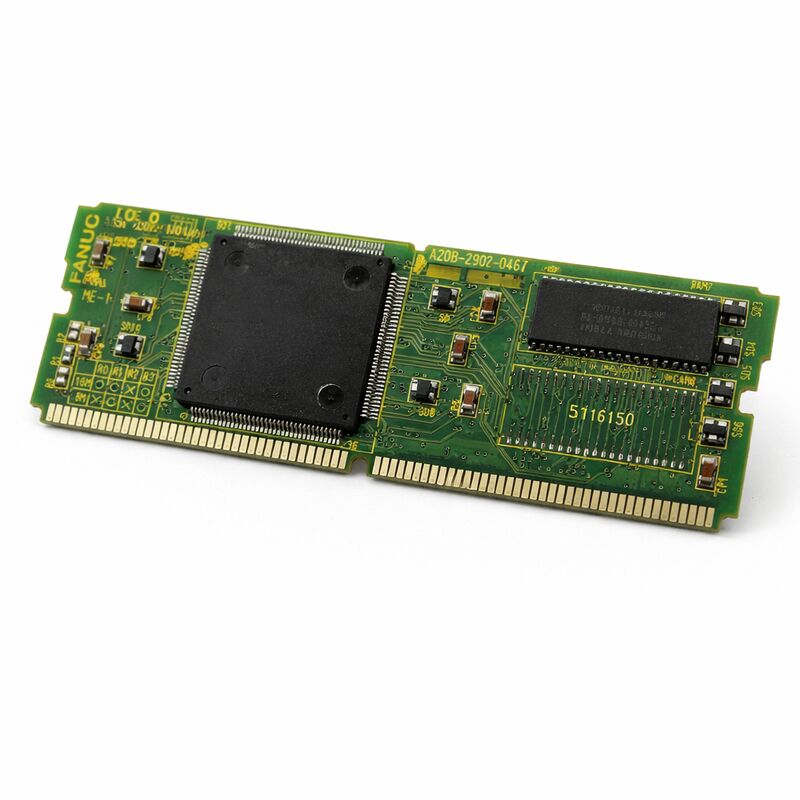

A20B-2902-0470은 FANUC의 A20B-2902 시리즈 터치 패널 제어 모듈 PCB입니다.
이것은 FANUC CNC 제어 시스템에서 터치스크린 인터페이스를 통해 작업자 상호 작용을 가능하게 하는 터치 감지 및 제어 로직 회로를 통합합니다.
이 보드는 디스플레이 표면에 손가락 접촉을 CNC 컨트롤러가 작동할 수 있는 명령으로 변환하는 하드웨어 계층입니다.
CNC 공작 기계의 터치 패널 인터페이스는 편의성 이상의 실용적인 목적을 제공합니다.
복잡한 메뉴를 탐색하거나, 매개변수를 입력하거나, 터치스크린에서 작업을 확인하는 작업자는 많은 시나리오에서 기존 키패드보다 더 빠르게 작업할 수 있습니다.
FANUC는 이러한 상호 작용 스타일을 지원하기 위해 CNC 플랫폼에 터치 패널 기능을 도입했으며, A20B-2902-0470은 이를 사용하는 시스템에서 이를 가능하게 하는 PCB입니다.
이 보드는 CNC 제어 프로세서와 통신하며, CNC 소프트웨어가 작업자 명령으로 해석하는 터치 이벤트 데이터를 전달합니다.
디스플레이에 대한 물리적 터치 센서(일반적으로 저항성 또는 정전 용량식 오버레이)는 이 보드에 연결됩니다.
보드의 제어 로직은 터치를 감지하고 좌표 데이터를 처리하여 통신 인터페이스를 통해 CNC로 전달합니다.
| 매개변수 | 값 |
|---|---|
| 부품 번호 | A20B-2902-0470 |
| 제조사 | FANUC Corporation |
| 제품 유형 | 터치 패널 제어 모듈 PCB |
| 보드 시리즈 | A20B-2902 |
| 기능 | 터치 입력 감지, 신호 처리, CNC 통신 |
| 인터페이스 | 인간-기계 인터페이스(HMI) — 터치 패널 |
| 호환 시스템 | 터치 패널 디스플레이가 있는 FANUC CNC 제어 시스템 |
| 적용 예 | FANUC 0i-MD VMC 및 호환 FANUC CNC 플랫폼 |
| 원산지 | 일본 |
| 작동 온도 | 0 – 55°C |
| 보관 온도 | −20 – 60°C |
| 습도 | 최대 75% RH (비응축) |
| 사용 가능한 상태 | 신품 / 리퍼비시 / 수리됨 |
CNC 공작 기계 환경은 모든 인터페이스 구성 요소에 특정 요구 사항을 부과합니다.
기계 구조의 진동, 가공 공정의 온도 변화 및 인클로저의 열 순환, 절삭유 미스트, 활성 작업장의 일반적인 오염은 모두 장비 내구성에 영향을 미칩니다.
CNC용 터치 패널 PCB는 통제된 실험실 환경뿐만 아니라 이러한 조건에서도 안정적으로 작동해야 합니다.
A20B-2902-0470은 이러한 환경을 위해 설계되었습니다. FANUC의 CNC 구성 요소는 산업용으로 설계되었습니다. 즉, 작동 캐비닛의 극한 온도에서 일관되게 작동하고, 동일한 인클로저를 공유하는 서보 드라이브 및 스핀들 증폭기에서 발생하는 전기 노이즈에 대한 내성이 있으며, CNC 공작 기계의 일반적인 긴 서비스 간격 동안 안정적인 성능을 제공합니다.
터치 인터페이스는 작업자 패널의 키패드 입력을 보완하거나 대체합니다. 터치 기능이 제공되는 CNC 시스템에서 터치 패널은 키패드 메뉴를 통해 탐색해야 하는 기능을 처리합니다. 매개변수 입력, 화면 탐색 및 소프트 키 기능 활성화는 모두 터치 표면을 통해 처리될 수 있습니다.
A20B-2902-0470은 이러한 모든 상호 작용을 지원하는 하드웨어입니다.
작업자가 디스플레이 표면을 터치하면 터치 센서가 접촉을 감지합니다.
센서는 터치 좌표에 해당하는 신호를 생성합니다.
이 신호는 A20B-2902-0470 터치 패널 제어 모듈 PCB에 도달하며, 이 PCB는 원시 센서 데이터를 사용 가능한 좌표 값으로 처리합니다.
이 보드는 처리된 터치 데이터를 CNC 제어 프로세서에 통신합니다.
CNC 소프트웨어는 터치 좌표를 현재 화면에 표시되는 디스플레이 인터페이스 요소에 매핑합니다.
해당 기능이 활성화됩니다. 물리적 키가 있었다면 해당 키를 누르는 것과 동일한 기능이 활성화됩니다.
이 경로는 작업자가 터치와 응답 사이에 인지할 수 있는 지연이 없도록 안정적이고 충분히 빨라야 합니다.
산업용 HMI 설계는 직접적인 상호 작용의 자연스러운 느낌을 유지하는 응답 시간을 목표로 합니다.
지연 또는 놓친 터치는 인터페이스에 대한 신뢰를 약화시키고 작업자 워크플로우를 늦춥니다. A20B-2902-0470은 지원되는 시스템에서 이러한 응답 요구 사항을 충족하도록 설계되었습니다.
터치 패널 인터페이스가 응답하지 않거나 불안정해지면 오류는 여러 곳에서 발생할 수 있습니다. 터치 센서 오버레이 자체, 센서에서 제어 보드로 연결되는 케이블, A20B-2902-0470 PCB 또는 터치 인터페이스에 대한 CNC 소프트웨어 구성입니다.
부품을 주문하기 전에 어떤 구성 요소가 책임이 있는지 진단하면 불필요한 지출을 피할 수 있습니다.
다른 모든 디스플레이 기능이 정상인 상태에서 완전히 응답하지 않는 터치 패널은 PCB 또는 해당 연결 경로를 나타냅니다.
불규칙하거나 드리프트하는 터치 응답(잘못된 위치에 터치가 등록됨)은 터치 센서 오버레이 자체의 노후화 또는 물리적 손상인 경우가 더 많습니다.
디스플레이 표면의 눈에 띄는 손상(긁힘, 변형, 습기 침투)은 제어 PCB가 아닌 센서 오버레이로 진단을 전환해야 합니다.
보드가 고장났다고 결론짓기 전에 터치 센서에서 A20B-2902-0470으로 연결되는 케이블 연결을 확인하십시오.
기계 환경의 진동은 커넥터를 점차 느슨하게 만듭니다.
설치 시에는 단단했던 커넥터도 몇 년 후에는 간헐적인 접촉이 발생할 수 있습니다.
Q1: 터치 패널이 제대로 작동하다가 CNC 소프트웨어 업데이트 후 완전히 응답하지 않게 되었습니다. A20B-2902-0470이 업데이트로 인해 손상되었을 수 있습니까?
소프트웨어 업데이트는 PCB를 손상시키지 않습니다. 업데이트 후 터치 패널이 응답하지 않게 되었다면, 업데이트 과정에서 변경되거나 재설정된 터치 인터페이스의 구성 매개변수가 더 가능성 있는 원인입니다.
CNC의 터치 패널 구성 설정을 확인하고 이전 설정과 일치하는지 확인하십시오.
매개변수가 올바르고 터치가 여전히 작동하지 않으면 하드웨어를 조사하십시오.
Q2: 터치 표면의 일부만 응답합니다. 화면의 오른쪽 상단 영역에서 터치 응답이 없습니다. 이것은 PCB입니까, 센서입니까?
터치 표면의 정의된 영역에 걸친 부분적인 고장은 PCB 고장보다는 센서 오버레이 고장의 특징입니다.
PCB는 전체 센서의 신호를 처리합니다. PCB 고장은 일반적으로 전체 표면에 걸쳐 완전한 고장 또는 불규칙한 동작을 유발하며, 영역별로 죽은 영역을 유발하지는 않습니다.
응답하지 않는 영역에서 오버레이의 물리적 손상을 검사하십시오.
Q3: 터치 패널 PCB를 교체했습니다. 이제 터치가 응답하지만, 터치가 의도한 대상에서 일관되게 벗어납니다. 이것은 무엇을 유발합니까?
교체 후 터치 오프셋은 설치된 디스플레이에 대해 터치 패널 보정이 필요함을 나타냅니다.
보정 절차는 터치 센서 좌표 공간을 디스플레이 픽셀 좌표에 매핑합니다.
설치 후 보정이 수행되지 않았거나 이전 보드의 보정 데이터가 새 보드에 올바르게 적용되지 않으면 오프셋 터치 응답이 예상되는 결과입니다.
CNC의 진단 또는 설정 메뉴에서 터치 보정 절차를 실행하십시오.
Q4: 절삭유 오염이 터치 패널과 이 PCB에 어떤 영향을 미칩니까?
디스플레이 표면의 절삭유는 정전 용량식 터치 응답을 일시적으로 방해하고 저항식 터치 표면에서 불규칙한 터치를 유발할 수 있습니다.
디스플레이 어셈블리에 침투하여 터치 센서 케이블 커넥터에 도달하는 절삭유는 지속적인 잘못된 터치 신호를 생성하는 전도 경로를 만듭니다.
A20B-2902-0470 PCB 자체에 절삭유가 도달하면 보드에 단락이 발생할 수 있습니다.
작업자 패널 인클로저 씰링이 손상되지 않았는지 확인하고 오염으로 인한 터치 패널 하드웨어 오류를 해결하기 전에 손상된 개스킷 또는 씰을 교체하십시오.
Q5: 보드의 한 구성 요소만 고장난 경우 A20B-2902-0470을 수리할 수 있습니까?
고장난 구성 요소를 식별하고 소싱할 수 있는 경우 구성 요소 수준 수리가 가능합니다.
HMI 인터페이스 보드의 일반적인 단일 구성 요소 고장에는 정전기 방전으로 인한 손상된 입력 보호 장치, 고장난 커넥터 접점 및 열화된 디커플링 커패시터가 포함됩니다.
독점 FANUC 인터페이스 IC의 고장은 일반적으로 구성 요소 수준에서 수리할 수 없습니다.
FANUC HMI 보드에 익숙한 숙련된 기술자는 검사 후 수리 가능성을 평가할 수 있습니다.
