| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE ROHS |
| 모델 번호 | A20B-2902-0461 |
부문 번호:A20B-2902-0461
제조사:FANUC (일본)
제품 종류:DRAM 메모리 모듈 (SMD 딸판)
용량:8 MB
메모리 타입:DRAM (동적 램 (RAM) ∙ 휘발성)
호환성 시스템:FANUC 시리즈 16-C, 18-C CNC
상태:제조업체에 의해 중단
A20B-2902-0461는 FANUC의 시리즈 16-C 및 18-C CNC 컨트롤러용 8MB DRAM 시스템 RAM 모듈입니다.그것은 주 컨트롤러 PCB의 지정 된 소켓에 직접 연결되는 컴팩트 SMD (표면 장착 기술) 딸 보드입니다., 제어기가 기계 실행 중 모든 실시간 시스템 작업을 위해 사용하는 동적 무작위 액세스 메모리를 제공합니다.
FANUC의 16C 시리즈와 18C 시리즈 컨트롤러는 중급 CNC 플랫폼의 성숙 한 세대를 대표하며 생산 기간 동안 회전 센터와 가공 센터에 널리 배치되었습니다.
16-C는 다축 회전 및 프레싱 애플리케이션을 제공했으며, 18-C는 강력한 다축 조정 제어 장치가 필요한 소형 가공 센터를 목표로했습니다.
두 컨트롤러 모두 CNC 프로그램의 실행, PMC 사다리 논리 처리, 세르보 및 스핀드 제어 및 모든 런타임 계산에 대한 DRAM 시스템 메모리에 의존했습니다.A20B-2902-0461는 이 메모리를 제공하는 특정 8MB DRAM 모듈입니다.
DRAM은 휘발성 메모리입니다. 그 내용을 유지하기 위해 지속적인 갱신 주기가 필요합니다. 컨트롤러를 끄면 DRAM 콘텐츠가 사라집니다.
이것은 올바른 행동입니다. CNC의 운영 체제와 매개 변수는 비휘발성 메모리 (FROM 및 배터리 지원 SRAM) 에 저장됩니다.
DRAM은 기계 주기에 생성 된 작업 데이터를 저장합니다: 인터폴레이션 버퍼, 통신 버퍼 및 PMC 실행 데이터.컨트롤러는 비휘발성 메모리에서 필요한 데이터를 다시 로드하고 신선한 DRAM에 쓰기 시작합니다.
이 모듈은 FANUC에서 생산이 중단되었습니다. 더 이상 새로운 재료를 생산하지 않습니다.
대체 유닛은 검증 된 잉여 재고, 전문적으로 리모델링 된 보드 또는 수리 된 원래 모듈에서 나옵니다.
| 매개 변수 | 가치 |
|---|---|
| 부문 번호 | A20B-2902-0461 |
| 제조업자 | FANUC 코퍼레이션 |
| 제품 종류 | DRAM 메모리 모듈 (SMD 딸판) |
| 용량 | 8 MB |
| 메모리 타입 | DRAM (동적, 휘발성) |
| 호환성 있는 시스템 | FANUC 시리즈 16-C, 18-C |
| 디자인 | SMT 표면 장착 플러그인 딸판 |
| 상태 | 제조업체에 의해 중단 |
| 원산지 | 일본 |
| 작동 온도 | 0°C 55°C |
| 저장 온도 | -20°C ~ 60°C |
| 습도 | 75% RH 최대 (비 응축) |
| 사용 가능한 조건 | 검증된 잉여 / 리모델링 / 복구 |
CNC 컨트롤러의 메모리 계층은 서로 다른 데이터 유형에 대해 다른 목적을 갖는다. 비휘발성 메모리 (Flash ROM (FROM) 및 배터리 지원 SRAM) 는 전원이 꺼졌을 때 그 내용을 유지한다.
그것은 CNC 시스템 소프트웨어, 부품 프로그램, 매개 변수, 도구 오프셋 데이터 및 PMC 사다리를 보유하고 있습니다. 이 데이터는 전력 순환을 살아남아야합니다.
DRAM은 이 계층에서 다른 위치를 차지합니다.
이 기계 는 빠르고 밀집 하고 저렴 하지만 휘발성 이 있다. CNC 의 운영 소프트웨어 는 작동 하는 스크래치 패드로 DRAM 을 사용 한다.인터폴레이션 계산은 각 세르보 사이클에서 각 축에 대한 위치 데이터를 생성합니다.스핀드 명령 데이터가 버퍼되고 PMC 통신 데이터가 교환됩니다.
I/O 장치와의 통신은 버퍼 관리를 포함합니다.
이 모든 중간, 일시적인 데이터는 기계가 작동하는 동안 DRAM에 저장됩니다.
시스템 소프트웨어는 DRAM 할당을 관리하고 자동으로 갱신합니다.
운영자 및 유지보수 기술자는 일반적으로 DRAM의 작동을 인식하지 못합니다. DRAM이 고장 났을 때 시스템은 메모리 자체 테스트 루틴을 통해 고장을 감지합니다.
가장 일반적인 경보는 패리티 오류입니다: 컨트롤러는 DRAM 주소에서 읽은 데이터가 데이터와 작성된 패리티 비트와 일치하지 않는다는 것을 감지합니다.
이 알람은 컨트롤러의 메모리 테스트 중에 켜면 나타나거나 열 스트레스로 셀이 간헐적으로 고장 났을 경우 때때로 작동 중입니다.
DRAM 패리티 오류 경보는 메모리 모듈 고장의 신뢰할 수 있는 지표입니다. FANUC의 i/C 시리즈 컨트롤러는 켜기 초기화 중에 메모리 테스트를 수행합니다. DRAM 모듈이이 테스트에 실패하면,경보가 발생하고 제어 장치가 정상적인 작동 상태로 진행할 수 없습니다..
기계 는 고장 이 수정 될 때까지 뛰거나 프로그램 하거나 작동 할 수 없다.
간헐적 패러티 오류는 작동 중에 가끔 나타나지만 켜면 일관되게 나타나지 않는 오류가 변칙적인 DRAM 셀을 암시합니다.모듈이 추운 상태에서 전원 가동 테스트를 통과할 수 있습니다., 하지만 작동 중 실패 모듈을 따뜻하게.
이 열 의존성은 일반적인 DRAM 노화 패턴입니다. 패리티 오류가 제어기가 일정 시간 동안 실행된 후에만 나타나면 이러한 열 고장 모드가 발생할 수 있습니다.
모듈을 교체하기 전에 완전한 CNC 데이터 백업이 필수적입니다.
DRAM 자체는 변동적이며 영구적으로 저장된 데이터가 포함되어 있지 않지만 모듈 교체 프로세스는 컨트롤러를 열고 메인 보드를 처리해야합니다.
배터리 지원 SRAM 연결이나 메인 보드에 대한 모든 우연한 장애는 비휘발성 메모리에서 데이터 손실을 일으킬 수 있습니다.
모든 프로그램, 매개 변수, PMC 사다리 및 도구 데이터를 PC 또는 USB 저장 장치에 백업합니다.

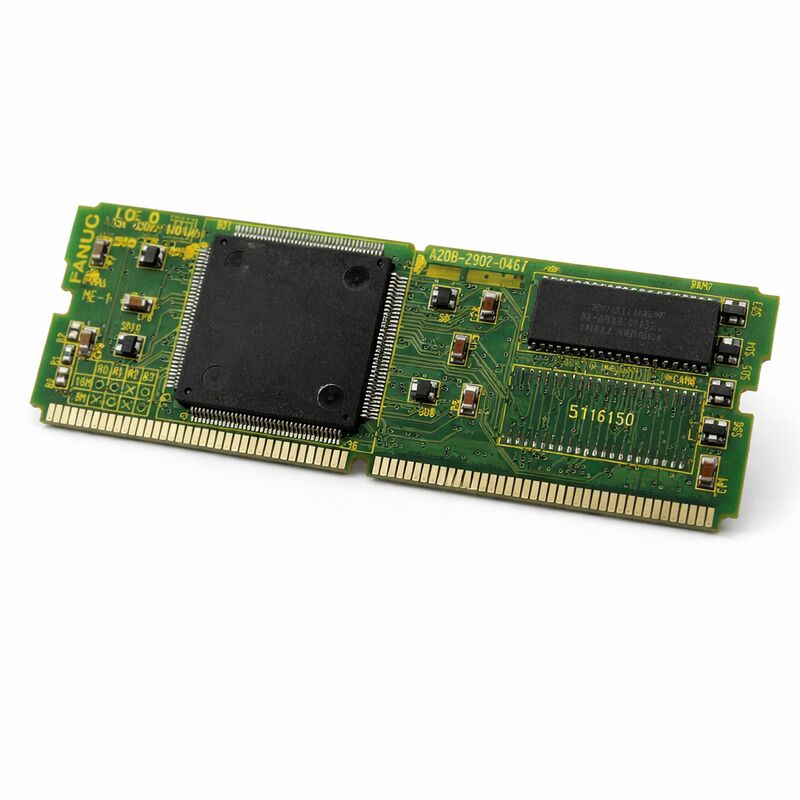

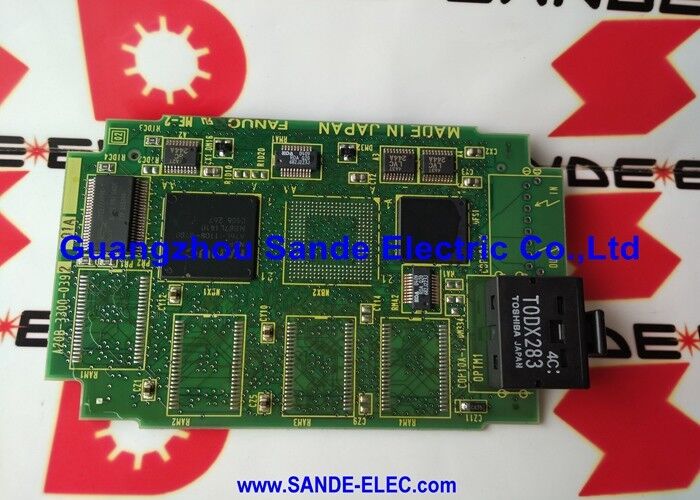

A20B-2902-0461은 표면 장착 구조를 사용합니다. DRAM 칩과 모든 관련 구성 요소는 구멍 구성 요소가없는 작은 보드의 표면에 직접 장착됩니다.
보드는 얇은 피치 커넥터를 통해 소켓과 결합됩니다. 이 커넥터는 큰 가장자리 커넥터만큼 기계적으로 견고하지 않습니다.
보드를 가장자리에서 잡으세요. 부품 표면이나 커넥터 접촉을 절대 만지지 마세요.
전체적으로 정전 방지 조치를 취하십시오. 처리 중 ESD 이벤트는 DRAM 셀을 손상시킬 수 있습니다. 그 후 사용 중에 간헐적으로 고장납니다.같은 패러티 오류 증상을 유발합니다..
콘넥터를 조심스럽게 정렬해 보드를 매장하기 전에
보드가 완전히 작동하지 않으면 컨트롤러가 켜지기도 하지만 보드의 실제 상태와 일치하지 않는 통신 오류나 예상치 못한 메모리 알람을 보고할 수 있습니다.
Q1: CNC는 전원을 켜면 DRAM 동률 오류 경보를 표시합니다. 경보는 모든 시작에서 지속적으로 나타납니다. A20B-2902-0461인지 얼마나 확신 할 수 있습니까?
매 번 켜면 일관된 패리티 오류는 실패한 DRAM 모듈의 강력한 지표입니다.
컨트롤러의 메모리 자체 테스트는 모든 켜기에서 동일한 테스트 시퀀스를 실행하고 실패한 셀은 매번 동일한 테스트에서 실패합니다.
교체 주문하기 전에 모듈과 소켓을 오염 또는 물리적 손상 여부를 시각적으로 검사하십시오.
만약 이 둘 중 하나라도 발견되지 않는다면, 모듈은 내부적으로 고장 났고 교체해야 합니다.
Q2: 패리티 알람은 기계가 약 30 분 동안 작동 한 후에 나타납니다. 파워 사이클은 일시적으로 제거됩니다. 무슨 일이 일어나고 있습니까?
이것은 고전적인 열 모드 DRAM 장애입니다. 모듈의 세포는 임시 ◎ 그들은 차가운 전원 테스트를 통과하지만 작동 중 장치가 뜨는 동안 타이밍 오류를 개발합니다.세포 의 갱신 특성 은 온도 에 따라 떨어진다, 그리고 결국 읽은 데이터는 기록된 동률과 일치하지 않습니다.
전원을 끄면 모듈이 냉각되어 다시 냉난방 테스트를 통과 할 수 있습니다. 모듈이 실패하고 교체해야합니다.
이 조건으로 계속 작동하지 마십시오. DRAM이 열적으로 불안정할 때 가공 중에 데이터 무결성을 보장할 수 없습니다.
Q3: 모듈 교체 전에 백업이 이루어졌습니다. 교체 A20B-2902-0461을 설치 한 후에 데이터가 다시 로드되어야합니까?
DRAM 모듈 자체는 지속적인 데이터를 포함하지 않습니다. 교체 보드가 빈 상태로 시작됩니다.배터리 지원 SRAM에 저장된 매개 변수는 손상될 수 있습니다..
설치 후, 모든 매개 변수, 도구 오프셋 및 PMC 데이터가 백업에 대한 키 값을 확인하여 손상되지 않았는지 확인합니다.
어떤 값이 잘못되었거나 재시작 후 경보가 나타나면 백업에서 복원합니다.
Q4: A20B-2902 시리즈의 다른 8MB DRAM 모듈이 18-C 시리즈의 -0461을 대체할 수 있습니까?
A20B-2902 시리즈는 다양한 컨트롤러 세대와 메인 보드 소켓 구성에 맞춘 여러 8MB DRAM 변종을 포함합니다. -0461은 시리즈 16-C 및 18-C 플랫폼에 특이합니다.
같은 시리즈의 다른 변종 (-16i/18i의 -0630과 같이) 은 다른 보드 차원, 커넥터 구성 또는 DRAM 사양을 사용합니다.
확인 된 호환성 없이는 대체 할 수 없습니다. 항상 설치 된 컨트롤러의 정확한 부품 번호를 출처하십시오.
Q5: A20B-2902-0461을 전체 보드를 교체하는 대신 부품 수준에서 수리 할 수 있습니까?
DRAM 칩은 상품 부품이며, 숙련된 보드 수리 기술자는 때때로 DRAM 모듈의 특정 고장 된 칩을 식별하고 교체 할 수 있습니다.이것이 실용적인지 여부는 칩의 패키지 유형과 일치하는 부품의 사용 가능성에 달려 있습니다.
표면 장착 보드에서 칩 교체에는 정밀 SMT 재작업 장비가 필요합니다.
만약 자격을 갖춘 수리 서비스에서 검증된 수리 모듈을 보증으로 제공한다면, 이것은 검증된 초과 원본을 공급하는 데 실행 가능하고 비용 효율적인 대안입니다.
