| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE RoHS |
| 모델 번호 | A16B-1310-0380 |

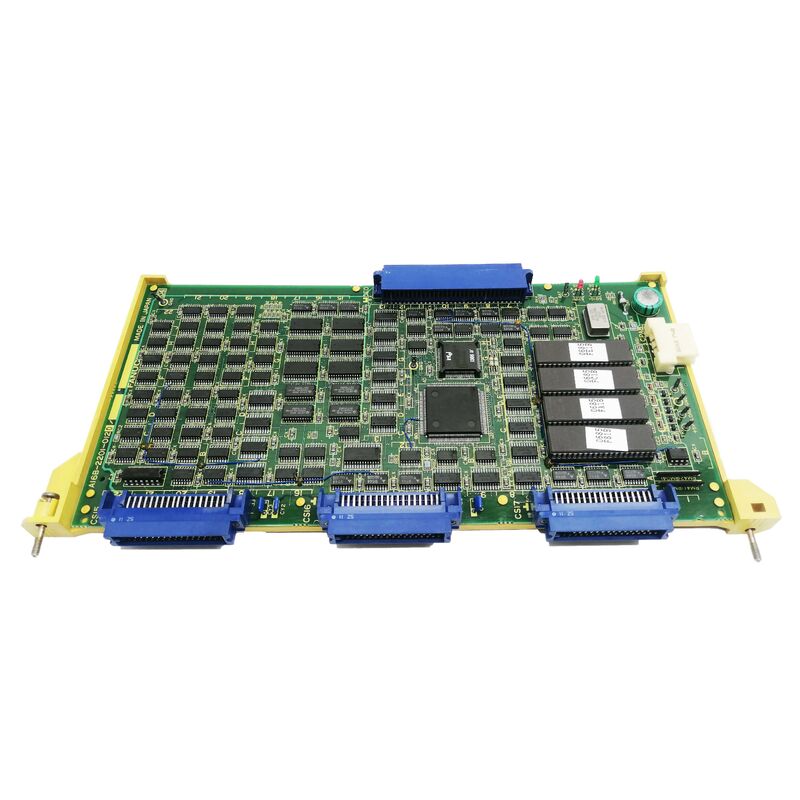

A16B-1310-0380은 유형 A 운영자 패널 I/O PCB로, 물리적 운영자 패널 하드웨어(버튼, 스위치, 선택기 키, 표시기 램프)를 FANUC CNC 제어 시스템과 인터페이스하는 보드입니다.
FANUC CNC 아키텍처에서 운영자 패널은 MDI 키보드 외부의 모든 수동 제어 지점을 제공합니다.
기계 제어 스위치:CYCLE START, FEED HOLD, EMERGENCY STOP, SPINDLE OVERRIDE, FEEDRATE OVERRIDE 및 모드 선택 스위치 - 모두 조작반 전면에 장착되어 있습니다.
모드 표시기 및 상태 램프:POWER ON 램프, CYCLE START LED, ALARM 표시기, PROGRAM PROTECT 키 램프 및 기기의 현재 상태를 보여주는 기타 상태 표시기.
수동 펄스 발생기(MPG/핸드휠):수동 축 위치 지정을 위한 조그 핸드휠은 조작반을 통해 연결되며 핸드휠 펄스 신호를 관리하는 I/O PCB와 연결됩니다.
A16B-1310-0380은 이러한 모든 물리적 신호 입력 및 출력을 수집합니다. 작업자의 스위치 동작은 PMC에서 처리되는 디지털 명령이 되고 PMC의 출력 명령은 올바른 표시 램프를 비춥니다.
| 매개변수 | 값 |
|---|---|
| 보드 유형 | 운영자 패널 I/O |
| 변종 | A형 |
| 기능 | 오퍼레이터 스위치 및 램프 인터페이스 |
| 시리즈 | A16B-1310 |
"유형 A" 지정은 A16B-1310 운영자 패널 보드 제품군 내에서 이 I/O PCB 변형을 식별합니다. FANUC는 일반적으로 다양한 유형의 운영자 패널 I/O 보드를 생산했습니다.
유형 A:표준 조작반 I/O 구성 - 표준 CNC 공작 기계 조작반에 대한 기본 입력 및 출력 세트를 제공합니다.
다른 유형 변형:추가 변형(유형 B 등)은 더 많은 스위치와 램프를 갖춘 기계에 확장된 I/O 용량을 제공하거나 다양한 패널 구성에 대한 다양한 인터페이스 사양을 제공할 수 있습니다.
"유형 A" 지정은 보드의 I/O 포인트 용량 및 신호 사양이 해당 보드가 제공하는 특정 운영자 패널 어셈블리와 일치하는지 확인합니다.
운영자 패널 스위치가 응답하지 않음:FANUC CNC에서 조작반 통신 오류가 발생합니다. 스위치가 더 이상 응답하지 않고 상태 램프가 업데이트되지 않습니다. A16B-1310-0380 유형 AI/O PCB가 결함으로 식별됩니다. 교체하면 운영자 패널 통신이 복원됩니다.
패널 보드 교체 예정:FANUC CNC 조작반은 수년간의 생산 사용 후 유지보수를 거칩니다. A16B-1310-0380은 안정적인 운영자 인터페이스 연속성을 보장하기 위해 교체되었습니다.
Q1: A16B-1310-0380이 실패하면 어떻게 됩니까? 기계를 계속 제어할 수 있습니까?
운영자 패널 I/O PCB에 오류가 발생하면 CYCLE START, FEED HOLD 및 비상 정지 버튼을 포함한 물리적 운영자 패널 스위치가 더 이상 PMC와 통신할 수 없습니다. 안전한 작동이 불가능해집니다. CNC가 I/O 링크 알람을 생성할 수 있습니다. 결함을 해결하기 전에 기계를 안전한 정지 상태로 만들어야 합니다.
Q2: A16B-1310-0380(유형 A)은 모든 FANUC 운영자 패널 어셈블리와 호환됩니까?
유형 A 변형은 특정 화면 조작반 구성과 일치합니다. FANUC 운영자 패널은 다양한 크기와 스위치 구성으로 제공되며 각각 일치하는 I/O 보드 유형이 필요합니다. 유형 A 호환성을 확인하려면 특정 운영자 패널 어셈블리 번호와 해당 FANUC 운영자 패널 문서를 확인하세요.
Q3: A16B-1310-0380을 교체하려면 PMC 매개변수 변경이 필요합니까?
아니요. 조작반 I/O 보드에 대한 PMC의 I/O 링크 주소 맵은 CNC의 메인 메모리에 저장됩니다. 교체 A16B-1310-0380을 장착한 후 PMC는 기존 주소 구성을 사용하여 I/O 링크 통신을 다시 설정합니다. 교체 후 모든 조작 패널 스위치와 램프가 올바르게 작동하는지 확인하십시오.
Q4: A16B-1310-0380에서 조작반 스위치와 램프는 어떤 전압을 사용합니까?
이 시대의 FANUC 조작반 I/O 보드는 스위치 입력 신호와 램프 출력 신호 모두에 24VDC를 사용합니다. 이는 CNC 공작 기계 조작 회로의 표준 로직 레벨입니다. A16B-1310-0380은 이러한 24VDC 신호를 CNC에서 내부적으로 사용되는 저전압 디지털 레벨로 변환합니다.
Q5: A16B-1310-0380은 전문 서비스 채널에서 제공됩니까?
A16B-1310 시리즈 운영자 패널 I/O 보드는 FanucWorld, MRO Electric, CNC Electronics 및 Radwell을 포함한 FANUC 전문 유통업체에서 재고를 보유하고 있습니다. 현재 이용 가능 여부는 전체 부품 번호 A16B-1310-0380 및 "유형 A" 지정으로 문의하십시오.
