| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE ROHS |
| 모델 번호 | A20B-2902-0370 |
부품 번호: A20B-2902-0370
제조사: FANUC Corporation (일본)
제품 유형: 메모리 모듈 PCB (SMD 도터 보드)
보드 시리즈: A20B-2902
적용 분야:FANUC CNC 컨트롤러 메모리 확장 및 저장
설계: SMD 플러그인 도터 보드

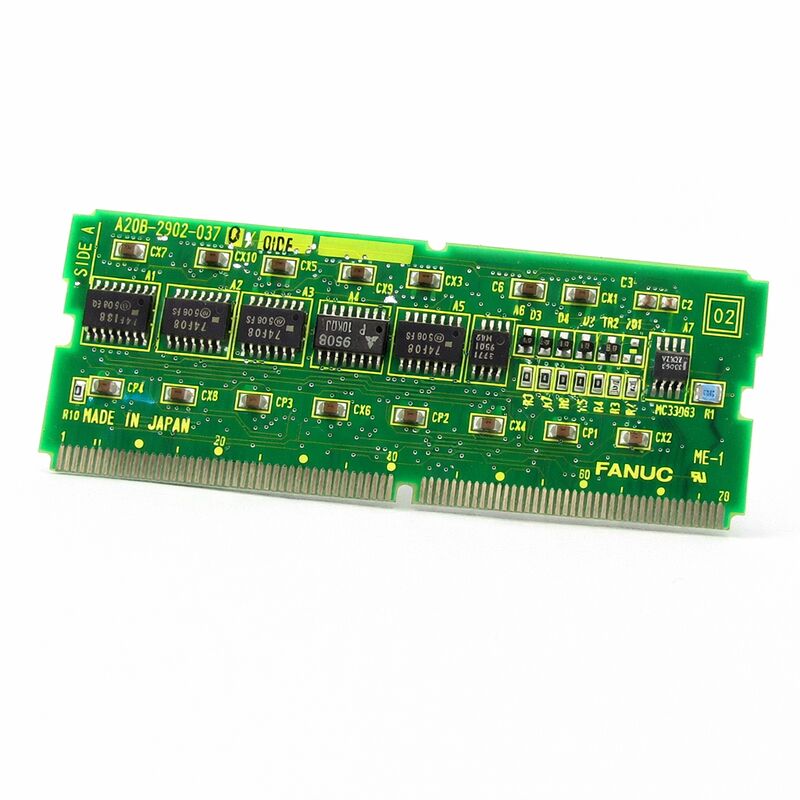

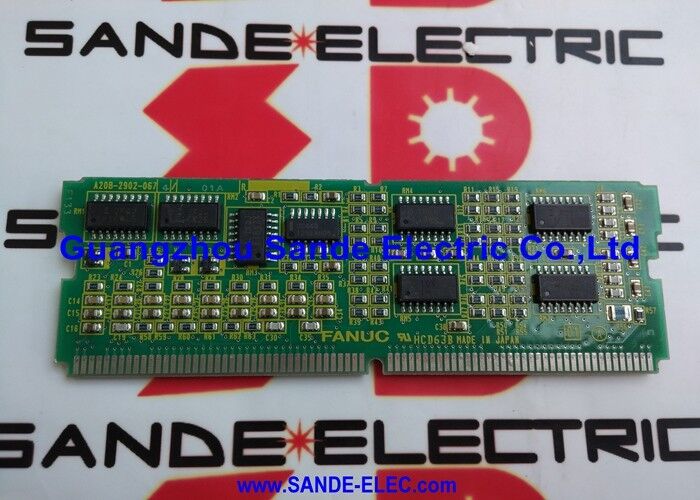

A20B-2902-0370은 FANUC의 A20B-2902 시리즈 메모리 모듈 PCB입니다. 이 시리즈는 FANUC CNC 컨트롤러에서 프로그램 저장, 파라미터 유지, 시스템 소프트웨어 호스팅 및 메모리 확장에 사용되는 광범위한 SMD 플러그인 메모리 보드를 포함합니다.
A20B-2902-0370은 이 제품군 내의 특정 변형으로, 지정된 컨트롤러 플랫폼의 메모리 요구 사항을 충족하도록 구성되었습니다.
FANUC의 CNC 컨트롤러 아키텍처는 계층적 메모리 시스템에 의존합니다.
비휘발성 메모리는 전원 사이클을 거쳐도 유지되어야 하는 소프트웨어와 데이터를 보유합니다. 휘발성 메모리는 실행을 위한 작업 공간을 제공합니다. 백업 보호 SRAM은 이 둘을 연결합니다. 전기적으로는 휘발성이지만 배터리 보호를 통해 사실상 비휘발성입니다.
A20B-2902 시리즈는 이러한 메모리 계층의 모듈식 물리적 구현을 제공하며, 각 변형은 특정 플랫폼과 용량을 담당합니다.
-0370 변형은 시리즈 16부터 21까지의 FANUC 컨트롤러 플랫폼을 위한 FROM 및 SRAM 저장 기능과 관련된 A20B-2902 모듈의 부품 번호 범위 내에 있습니다.
이 모듈은 기존 A20B-2902 시리즈 설계를 따릅니다. 컴팩트한 SMD 구조, 메인 보드 소켓에 직접 플러그인, 컨트롤러 캐비닛 내부의 열 방출을 최소화하는 저전력 CMOS 회로가 특징입니다.
| 매개변수 | 값 |
|---|---|
| 부품 번호 | A20B-2902-0370 |
| 제조사 | FANUC Corporation |
| 제품 유형 | 메모리 모듈 PCB |
| 보드 시리즈 | A20B-2902 |
| 적용 분야 | FANUC CNC 컨트롤러 메모리 |
| 설계 | SMD 플러그인 도터 보드 |
| 원산지 | 일본 |
| 작동 온도 | 0 – 55°C |
| 보관 온도 | −20 – 60°C |
| 습도 | 최대 75% RH (비응축) |
| 사용 가능한 상태 | 신품 (잉여) / 리퍼비시 / 수리됨 |
FANUC CNC 컨트롤러의 메모리는 단일의 구분되지 않은 저장 공간이 아닙니다. 각 데이터 유형은 액세스 속도, 쓰기 내구성 및 지속성에 대한 다른 요구 사항을 가지고 있기 때문에 서로 다른 메모리 기술에 저장되는 신중하게 구조화된 계층입니다.
CNC 운영 소프트웨어는 FROM에 저장됩니다.
공장 소프트웨어 설치 중에 기록되었으며, 의도적인 소프트웨어 업데이트가 수행될 때만 변경됩니다.
플래시 메모리는 읽기 작업에 대한 높은 내구성과 쓰기 작업에 대한 중간 정도의 내구성을 가지고 있어 이 용도에 이상적입니다. 소프트웨어는 전원이 켜질 때마다 읽히지만 거의 쓰여지지 않습니다.
파라미터와 오프셋은 배터리 백업 SRAM에 저장됩니다.
정상 작동 중에 변경됩니다. 즉, 특정 절단 후 업데이트된 오프셋, 유지 보수 중에 조정된 파라미터 등입니다. 따라서 플래시가 아닌 빠르게 자주 쓸 수 있는 메모리에 있어야 합니다.
하지만 전원이 꺼져도 유지되어야 하므로 DRAM 대신 배터리로 백업된 SRAM이 사용됩니다.
일부 컨트롤러 및 일부 메모리 구성에서는 작업 버퍼(보간 계산, 통신 버퍼, PMC 실행 데이터 등)에 DRAM을 사용하기도 합니다. 이 데이터는 전원이 켜질 때마다 새로 생성되며 전원 사이클을 거쳐도 유지될 필요가 없습니다.
A20B-2902-0370은 지정된 컨트롤러 플랫폼에 대한 메모리 계층에서 특정 위치를 담당합니다.
표면 실장 기술은 A20B-2902 시리즈 보드의 물리적 특성을 정의합니다. 모든 부품(메모리 칩, 지원 로직, 커넥터)은 PCB 기판의 구멍을 통하는 것이 아니라 보드 표면에 실장됩니다.
이를 통해 더 작은 보드에 더 높은 부품 밀도를 확보할 수 있으며, 이러한 메모리 모듈이 컴팩트한 도터 보드 형식으로 상당한 저장 용량을 담을 수 있는 이유입니다.
SMD 구조는 또한 이러한 보드가 신중한 취급을 요구한다는 것을 의미합니다.
PCB 표면에 실장된 부품은 관리가 잘못되어 물리적 손상을 입기 쉬우며, 관통형 부품보다 더 취약합니다.
보드는 가장자리를 잡고 취급해야 합니다.
부품 표면은 맨손으로 만지지 않아야 합니다. 피부 기름과 잔여물은 시간이 지남에 따라 부품 표면을 손상시키거나 커넥터 접점에 오염을 유발할 수 있습니다.
정전기는 또 다른 취급 문제입니다. CMOS 메모리 부품은 정전기 방전에 민감합니다.
사람에게 감지 가능한 충격으로 인식되지 않는 정전기 이벤트라도 논리 게이트나 메모리 셀을 손상시킬 수 있는 충분한 전압을 생성할 수 있습니다.
정전기 방지 조치(손목 스트랩, 접지된 작업 표면)는 모든 SMD 메모리 보드를 취급할 때 표준 요구 사항입니다.
A20B-2902 시리즈 메모리 모듈을 교체하려면 물리적 작업이 시작되기 전에 일련의 단계를 거쳐야 합니다. 준비 단계를 건너뛰면 상당한 복구 노력이 필요한 데이터 손실 위험이 발생합니다.
첫 번째 단계는 항상 완전한 백업입니다. FROM/SRAM 통합 모듈의 경우, 백업은 FROM 소프트웨어(FANUC 부팅 화면의 메모리 백업 기능에서)와 SRAM 데이터(파라미터, 오프셋, 프로그램, PMC 데이터)를 모두 캡처해야 합니다.
대부분의 FANUC 컨트롤러는 SRAM 카드, USB 메모리 장치 또는 RS-232를 통한 PC로의 백업을 지원합니다. 이러한 방법 중 하나 이상을 사용하고 모듈을 제거하기 전에 백업이 완료되었는지 확인하십시오.
두 번째 단계는 교체 모듈의 부품 번호를 확인하는 것입니다.
A20B-2902 시리즈에는 물리적으로 유사하지만 용량과 호환성이 다른 여러 변형이 포함되어 있습니다. 정확한 부품 번호 일치만이 올바른 호환성을 보장합니다.
교체 후에는 올바른 소프트웨어 파일로 FROM을 다시 작성해야 합니다.
그런 다음 SRAM 데이터를 백업에서 복원해야 합니다. 모든 데이터 범주가 백업과 비교하여 확인될 때까지 기계는 생산 준비가 된 것으로 선언해서는 안 됩니다.
Q1: A20B-2902-0370이 완전히 고장나기 전에 일반적으로 어떤 증상을 보입니까?
플래시 메모리의 점진적인 성능 저하는 간헐적인 FROM 체크섬 경고를 발생시킵니다. 해당 셀이 불안정하여 일부 읽기는 통과하고 일부는 실패합니다. SRAM 성능 저하는 파라미터 또는 오프셋에서 간헐적인 무작위 데이터 손상으로 나타납니다. 즉, 수동 개입 없이 전원 사이클 사이에 값이 예기치 않게 변경됩니다. 두 증상 모두 완전한 고장 전에 모듈 교체를 권장합니다.
완전한 고장이 발생하면 기계가 올바르게 시작하거나 실행될 수 없습니다.
Q2: 컨트롤러가 소프트웨어 업데이트를 완료했는데 FROM 오류가 표시됩니다. 업데이트가 모듈을 손상시켰습니까?
소프트웨어 업데이트 중 FROM 쓰기가 중단되거나 잘못 실행되면 하나 이상의 FROM 섹터가 손상될 수 있습니다. 전원 장애로 인해 업데이트 절차가 중단되었거나, 잘못된 소프트웨어 파일을 선택했거나, 호환되지 않는 소프트웨어를 로드하려고 시도한 경우 FROM 손상이 발생할 가능성이 높습니다.
FROM은 올바른 소프트웨어 파일로 처음부터 다시 작성해야 합니다.
반복적인 쓰기 시도가 실패하면 FROM 칩이 손상된 것이므로 모듈을 교체해야 합니다.
Q3: 휴일로 인해 기계가 종료된 후 컨트롤러가 복원되지만 일부 축에서 파라미터 데이터 손실이 표시됩니다. 배터리 전압은 3.0V입니다. 배터리가 원인입니까?
3.0V 리튬 셀은 서비스 수명이 거의 다했거나 다한 것입니다. 이 셀은 고장이 가까워질 때까지 공칭 전압에 가까운 전압을 유지합니다.
데이터 손실 패턴(일부 축에 영향을 미치지만 모두 영향을 미치지는 않음)은 배터리 전압이 유지 임계값 아래로 떨어진 시점에 데이터가 손실된 SRAM 셀 영역과 일치합니다.
배터리를 교체하고 백업에서 파라미터 데이터를 다시 로드한 다음, 재발 방지를 위해 정기적인 배터리 점검을 예약하십시오.
Q4: CNC 화면에 전원이 켜질 때 "SRAM DATA ERROR"가 표시됩니다. 기계는 18개월 동안 보관되었습니다. 무슨 일이 일어났습니까?
외부 전원 없이 장기간 보관하면 백업 배터리가 보관 기간 전체 동안 SRAM을 단독으로 지원해야 합니다.
보관 전에 남은 용량이 제한적인 배터리는 보관 기간 동안 소진되어 SRAM 데이터 손실을 유발했을 수 있습니다.
SRAM 데이터는 백업에서 다시 로드해야 합니다. 배터리 전압을 검사하고 리튬 셀의 경우 3.2V 미만이면 교체하십시오.
장기 보관의 경우 배터리 상태를 유지하기 위해 컨트롤러를 주기적으로(3~6개월마다) 켜야 합니다.
Q5: 커넥터가 물리적으로 맞는 경우 현재 다른 변형을 사용하는 시리즈 18-C 컨트롤러에서 A20B-2902-0370을 사용할 수 있습니까?
물리적 커넥터 호환성이 전자적 호환성을 보장하지는 않습니다.
A20B-2902 시리즈 변형은 동일한 커넥터 형식을 공유하면서도 다른 메모리 용량, 다른 FROM/SRAM 비율 또는 다른 인터페이스 전압을 가질 수 있습니다.
잘못된 변형을 설치하면 컨트롤러가 모듈을 인식하지 못하거나, 잘못된 메모리 용량 할당으로 작동하거나, 주소 범위 불일치로 인해 메모리 오류가 발생할 수 있습니다.
항상 특정 컨트롤러 모델에 대해 문서화된 정확한 부품 번호를 사용하십시오.
