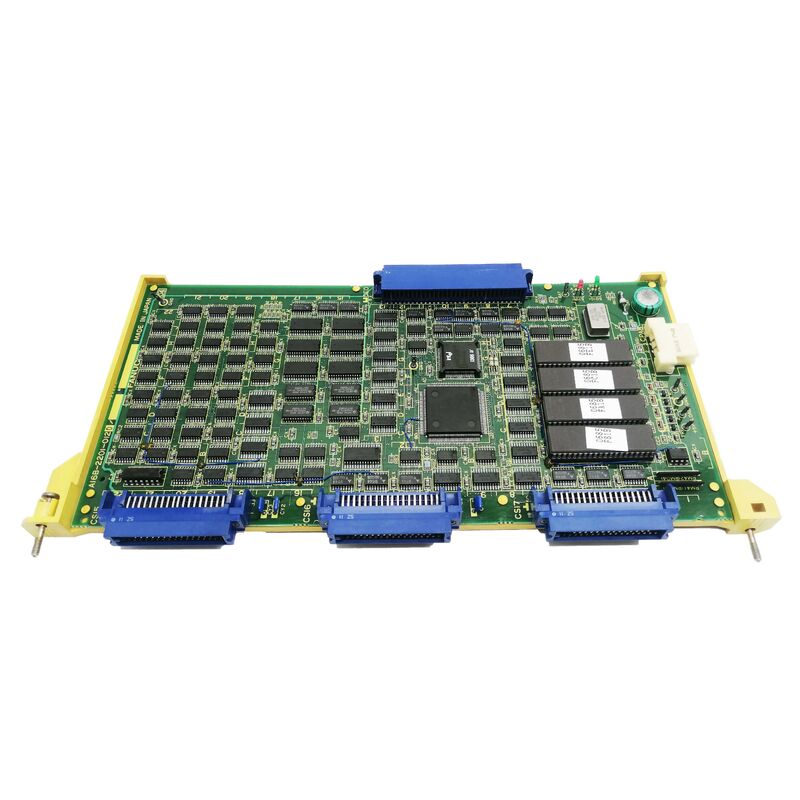

A16B-1300-0220 | FANUC 내장 센서/센서 신호 변환 PCB — A16B-1300 시리즈/CNC 측정 통합

센서 신호 변환 - 기계 센서 및 CNC 제어 브리징

A16B-1300-0220은 공작 기계 센서의 물리적 측정 세계와 FANUC CNC의 디지털 신호 환경을 연결하는 신호 변환 PCB입니다. 설명에 암시된 두 가지 기능은 완전한 역할을 나타냅니다.

내장 센서 인터페이스:"내장 센서"는 공작 기계에 내장된 센서(터치 프로브, 부품 측정 센서 또는 외부에 부착되지 않고 기계에 물리적으로 내장된 기타 통합 측정 장치)를 의미합니다. 이 센서는 공작물이나 기준 표면에 접촉할 때 신호를 생성합니다.

센서 신호 변환 회로:원시 센서 신호(일반적으로 아날로그 전압 또는 전류 신호 또는 단순한 켜기/끄기 전환 접점)는 CNC의 입력 회로가 예상하는 디지털 신호 형식으로 조정 및 변환되어야 합니다. A16B-1300-0220은 다음 변환을 수행합니다.

• 아날로그에서 디지털로의 변환아날로그 출력을 생성하는 센서용(힘 센서, 거리 센서, 용량성 측정 시스템)
• 신호 컨디셔닝CNC 처리 전에 원시 센서 신호를 증폭, 필터링 또는 재구성하기 위해
• 레벨 변환센서의 신호 전압과 CNC의 논리 입력 전압 레벨 사이
• 격리센서 회로와 사이에 기계 본체의 소음이나 과도 전압이 CNC에 도달하는 것을 방지합니다.

주요 제품 정보

CNC 애플리케이션에서 신호 변환이 중요한 이유

공작 기계 센서는 CNC 컨트롤러의 전자 환경과 근본적으로 다른 환경에서 신호를 생성합니다.

전기적 소음:공작 기계는 서보 드라이브, 스핀들 드라이브, 유압 솔레노이드 및 아크 용접 장비에서 상당한 전자기 간섭을 발생시킵니다. 기계의 전기 캐비닛을 통과하는 센서 배선이 이 소음을 포착합니다. 신호 컨디셔닝이 없으면 노이즈로 인해 측정 신호가 손상됩니다.

신호 형식 불일치:센서는 CNC의 표준 디지털 입력이 직접 처리할 수 없는 아날로그 전압(0~10V, 4~20mA) 또는 차동 신호를 출력할 수 있습니다. 신호 변환은 이러한 형식을 CNC 호환 디지털 입력으로 매핑합니다.접지 절연:기계에 기계적으로 통합된 센서는 CNC 컨트롤러와 다른 접지 기준을 가질 수 있습니다. 절연은 접지 루프 및 관련 측정 오류를 방지합니다. A16B-1300-0220은 센서의 원시 출력을 CNC가 측정, 제어 및 피드백에 사용할 수 있는 깨끗하고 올바른 형식의 신호로 변환하여 이러한 모든 문제를 해결합니다.

응용 시나리오

내장 부품 측정 오류:터치 프로브 측정이 통합된 FANUC CNC 머시닝 센터는 측정 정확도를 잃거나 센서 통신 알람을 생성합니다. A16B-1300-0220 신호 변환 보드가 결함으로 식별됩니다. 교체하면 정확한 측정 신호 변환이 복원됩니다.

CNC 센서 통합 유지 관리:측정 센서가 내장된 FANUC CNC 공작 기계가 제어 보드 유지 관리를 받고 있습니다. 측정 시스템의 정확한 신호 컨디셔닝을 보장하기 위해 A16B-1300-0220이 교체되었습니다.

FAQ

Q1: A16B-1300-0220은 어떤 유형의 센서와 인터페이스합니까?

"BUILD IN SENSOR"라는 설명은 공작 기계 내에 물리적으로 통합된 센서(일반적으로 터치 프로브(Renishaw, FANUC 브랜드), 스핀들 내 측정 프로브 또는 공작물 유무 센서)를 의미합니다. 신호 변환 회로는 이러한 내장 센서의 특정 전기적 특성을 수용합니다. 해당 FANUC 공작 기계 및 CNC 문서에서 호환 가능한 센서 유형을 확인하십시오.

Q2: A16B-1300-0220은 표준 I/O 보드와 동일합니까?

아니요. 표준 I/O 보드(예: 이 세션에서 확인된 A16B-1212-0221 I/O 카드 C6)는 스위치, 솔레노이드, 램프 등 디지털 온/오프 기계 I/O 신호를 처리합니다. A16B-1300-0220은 특히 측정 센서용 신호 변환 보드로, 표준 I/O 기능 이상으로 정밀 측정 회로에 필요한 추가 컨디셔닝, 변환 및 절연 기능을 제공합니다.

Q3: A16B-1300-0220을 교체하려면 센서 재보정이 필요합니까?

게인 또는 오프셋 조정 구성 요소가 포함된 신호 변환 보드는 교체 후 측정 정확도에 영향을 미칠 수 있습니다. 재보정이 필요한지 여부는 특정 센서 시스템과 새 보드의 변환 특성이 원본과 일치하는지 여부에 따라 다릅니다. 해당 FANUC 측정 시스템 문서에서 확인하십시오.

Q4: A16B-1300-0220 오류가 CNC의 축 서보 제어에 영향을 줍니까?

센서 신호 변환 보드 오류는 측정 기능(부품 측정, 프로브 사이클 및 센서 기반 피드백)에 영향을 미치지만 일반적으로 CNC의 기본 축 서보 제어에는 영향을 미치지 않습니다. CNC는 프로그래밍된 좌표를 사용하여 계속 가공합니다. 센서 종속 기능(측정 매크로, 센서 트리거 작업)만 영향을 받습니다.
