| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE ROHS |
| 모델 번호 | A20B-2902-0348 |
부문 번호:A20B-2902-0348
제조사:FANUC (일본)

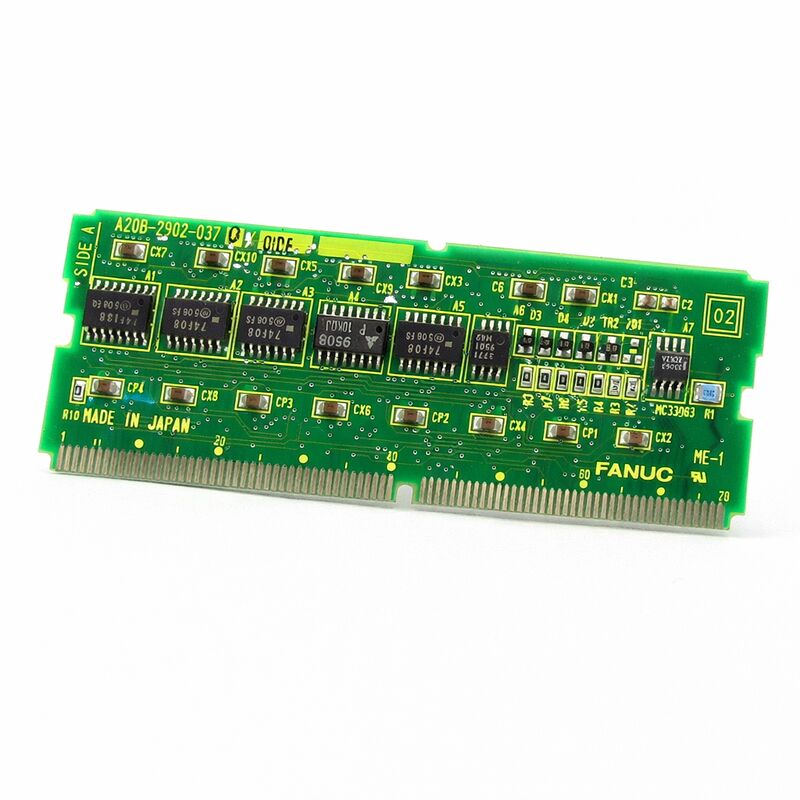

제품 종류:복합 FROM / SRAM 메모리 모듈 (SMD 딸판)
보드 시리즈:A20B-2902
메모리 유형:플래시 롬 (FROM ∼ 비휘발성) + SRAM (배터리 지원)
호환성 시스템:FANUC 시리즈 16, 18, 21 CNC 및 호환
디자인:SMD 플러그인 딸판
The A20B-2902-0348 is a combined FROM/SRAM memory module from FANUC's A20B-2902 series — a family of compact SMD plug-in memory boards that serve as the primary persistent storage devices in FANUC Series 16, 18 및 21 CNC 컨트롤러. 그것은 하나의 딸 보드에 기능적으로 독립된 두 가지 메모리 유형을 통합합니다. 비휘발성 소프트웨어와 프로그램 저장을위한 플래시 ROM,패러미터 및 데이터 보유를 위한 배터리 지원 SRAM.
A20B-2902 시리즈는 FANUC의 16/18/21 시리즈 컨트롤러 생태계에서 가장 중요한 모듈 가족 중 하나입니다.
이 제어기들은 턱없이 많은 수의 턴링 센터, 기계화 센터,전 세계 여러 축 제조 셀 ∙ 작동 및 작동을 위해 올바른 FROM/SRAM 모듈에 전적으로 의존합니다.
FROM는 운영 체제와 PMC 사다리를 보유하고 SRAM는 매개 변수를 보유하고 기계가 실행되는 것을 오프셋합니다.
두 메모리 유형 모두 A20B-2902-0348에 존재하며, 기계가 작동하려면 둘 다 손상되지 않아야합니다.
보드는 전체적으로 표면 장착 구조를 사용합니다.컨트롤러 차시의 메모리 모듈에 할당된 물리적 공간 내에 깔끔하게 꽂히는설치는 간단합니다: 오래된 보드를 제거하고 새 보드를 설치하고 데이터를 복원합니다.
그러나 데이터 복원 단계 (FROM을 올바른 소프트웨어로 재부하하고 SRAM 데이터를 백업에서 복원) 는 보드가 제거되기 전에 준비가 필요합니다.
| 매개 변수 | 가치 |
|---|---|
| 부문 번호 | A20B-2902-0348 |
| 제조업자 | FANUC 코퍼레이션 |
| 제품 종류 | FROM/SRAM 메모리 모듈 |
| 보드 시리즈 | A20B-2902 |
| 메모리 유형 | 플래시 롬 (비휘발성) + 배터리 지원 SRAM |
| 호환성 있는 시스템 | FANUC 시리즈 16, 18, 21 CNC 및 호환 |
| 디자인 | SMD 플러그인 딸판 |
| 원산지 | 일본 |
| 작동 온도 | 0°C 55°C |
| 저장 온도 | -20°C ~ 60°C |
| 습도 | 75% RH 최대 (비 응축) |
| 사용 가능한 조건 | 새 (가장 많은) / 리모델링 / 수리 |
A20B-2902-0348에 있는 플래시 롬은 CNC 컨트롤러가 작동하도록 하는 소프트웨어를 저장합니다. 여기에는 CNC 운영 체제 자체,기계 도구의 자동화 논리를 제어하는 PMC 사다리 프로그램, 그리고 많은 구성에서, 기계 제작자의 사용자 정의 응용 프로그램 및 매크로 라이브러리.
플래시 메모리는 전원 공급 없이 충전 상태를 유지하는 부동 게이트 트랜지스터를 통해 휘발성 없는 저장소를 달성합니다.
데이터가 전력 중단, 배터리 고장 및 확장된 저장장치에서 살아남습니다. CNC가 시작되면 운영 체제가 FROM 모듈에서 로드되어 실행을 시작합니다.
FROM 컨텐츠가 손상되면 소프트웨어 업데이트 중 실패한 기록, 칩에 대한 물리적 손상 또는 셀 마모로 인해 컨트롤러가 시작되지 않습니다.
FROM 컨텐츠는 기계에 특이합니다.
운영 체제 버전은 하드웨어 세대와 일치해야합니다. PMC 사단은 해당 기계 구성에 고유한 기계 제작자의 사다리입니다.
기계가 작동하기 전에 빈 대체 FROM 모듈에는 올바른 FROM 파일이 입력되어야 합니다.
이 파일들은 기계 제조업체의 문서, FANUC 서비스 담당자 또는 원본 모듈에서 만든 백업 복사본에서 나옵니다.
A20B-2902-0348의 정적 RAM는 백업 배터리를 통해 전원을 끄는 동안 콘텐츠를 유지합니다.
배터리는 소량의 연속 전류를 공급합니다. SRAM 셀이 전하 상태를 유지하는데 필요한 전류입니다.
배터리 전압이 결국 SRAM의 보유 한계 이하로 떨어지면 데이터가 손실됩니다.
SRAM는 기계의 정상적인 사용 중에 변경되는 데이터를 저장하지만 교대 및 전원 사이클 사이에 유지해야합니다. CNC 매개 변수는 컨트롤러가 어떻게 행동하는지 정의합니다.축 스트로크 제한, 세르보 이득, 통신 설정.
도구 오프셋 테이블은 등록 된 모든 도구의 길이와 반지름 보상 값을 저장합니다. 작업 좌표 오프셋은 가공되는 부품의 데이터 위치를 정의합니다.이 모든 것이 SRAM에 살고 있습니다..
SRAM 데이터 손실은 생산 이벤트입니다. 기계적으로 손상되지 않지만 모든 데이터가 복원되기 전까지는 기계가 올바르게 작동할 수 없습니다.
PC, USB에 캡처된 SRAM 데이터의 완전한 백업또는 FANUC 메모리 카드 ∙ 컨트롤러에 대한 유지보수 작업 전에 수동 재 입력보다는 데이터 재로드로 복구 노력을 제한하는 표준 관행입니다.
A20B-2902 시리즈는 많은 수의 FROM/SRAM 모듈 변종을 포함합니다. FROM 용량과 SRAM 용량은 변종에 따라 다릅니다. 일부 변종은 시리즈 16-C 및 18-C 플랫폼을 제공합니다.다른 것들은 21 시리즈를 제공합니다.두 가지 다리가 있습니다.
몇 가지 기능에는 추가 기능, 아날로그 스핀드 인터페이스, PMC 사다리 실행 회로 등이 포함되어 있습니다.
A20B-2902-0348은 이 계열의 한 가지 특정 변종이다. 특정 메모리 구성으로 정의된 컨트롤러 플랫폼에 서비스를 제공합니다.다른 변종으로 교체하는 것은 물리적 유사성을 보이는 경우에도 잘못된 용량 불일치 또는 하드웨어 호환성이 발생할 위험이 있습니다..
항상 설치 된 보드의 라벨에서 정확한 부품 번호를 확인하기 전에 교체 공급.
Q1: 컨트롤러는 모든 켜면 FROM 체크섬 알람을 보여줍니다. 다른 것은 변하지 않았습니다. 이 게시판이 원인입니까?
켜면 계속되는 FROM 체크섬 알람은 FROM 컨텐츠가 손상되었거나 FROM 셀이 고장 났음을 나타냅니다.
먼저 소프트웨어 업데이트 후 경보가 발생했는지 확인합니다. 중단된 FROM 기록이 영향을받는 섹터를 손상시킬 수 있습니다.
업데이트가 진행되지 않았다면 FROM 하드웨어가 실패했습니다.
모듈은 교체 후 완전한 FROM 재쓰기를 필요로 합니다. 작업 시작 전에 올바른 FROM 파일을 준비하십시오.
Q2: CNC는 배터리 저하 경보를 생성합니다. SRAM 데이터가 손실되기 전에 얼마나 많은 시간이 있습니까?
배터리 전압이 위험 유지 기준이 아닌 경고 기준 이하로 떨어지면 낮은 배터리 경보가 나타납니다.
이러한 임계치 사이의 격차는 일반적으로 정상적인 조건에서 몇 주 동안 제공되지만 배터리 연령과 캐비닛 온도에 따라 다릅니다.
알람을 며칠 이내에 조치를 필요로하는 것으로 처리합니다. 변경 중 SRAM 함량을 유지하기 위해 배터리를 제어 장치로 켜십시오.
Q3: 교체 A20B-2902-0348 모듈이 도착했습니다. 설치 전에 확인해야 할 것이 있습니까?
대체 모듈의 전체 부품 번호가 설치된 모듈과 정확히 일치하는지 확인합니다. 수정 후자를 포함합니다.
운송 또는 저장에서 손상을 위해 커넥터 접촉을 검사. 원본 모듈을 제거하기 전에 모든 CNC 데이터의 백업이 완료되고 확인 확인.
FROM 파일을 다시 로드 할 준비가 되어 있습니다. 이러한 단계를 순서대로 설치하면 자신있게 진행 할 수 있습니다.
Q4: 모듈을 교체하고 데이터를 재부하 한 후, 한 축의 서보 매개 변수는 백업 값과 약간 다릅니다. 무엇을 확인해야합니까?
데이터 재충전 후, 해당 축에 대한 모든 매개 변수를 두 번째 백업 복사본 또는 기계 문서와 비교합니다.
단자리 매개 변수 오차는 때로는 안정적인 최종 상태가 아닌 매개 변수 편집 중에 데이터를 캡처한 백업에서 발생할 수 있습니다.
현재 매개 변수 값이 올바른 기계 동작을 생성하고 백업이 사소한 수치 차이만을 나타낸다면 복원 값이 정확할 가능성이 있습니다.
Q5: 기계는 A20B-2902-0348의 후속 개정을 사용합니다 (예를 들어, /01A 대신 /02A). 이것들은 교환 가능합니까?
같은 기본 부품 번호 내의 소형 하드웨어 개정 후자는 동일한 기능적 사양을 유지하는 PCB 레이아웃 변경 또는 부품 교체입니다.
대부분의 경우 이 둘은 서로 교환될 수 있습니다.
FANUC는 일반적으로 이전 수정 설비와 후향 호환성을 위해 후속 수정 설계를 설계합니다.
특정 애플리케이션에 대한 불확실성이 있는 경우 기계의 유지보수 문서 또는 FANUC 서비스 리소스를 통해 확인합니다.
