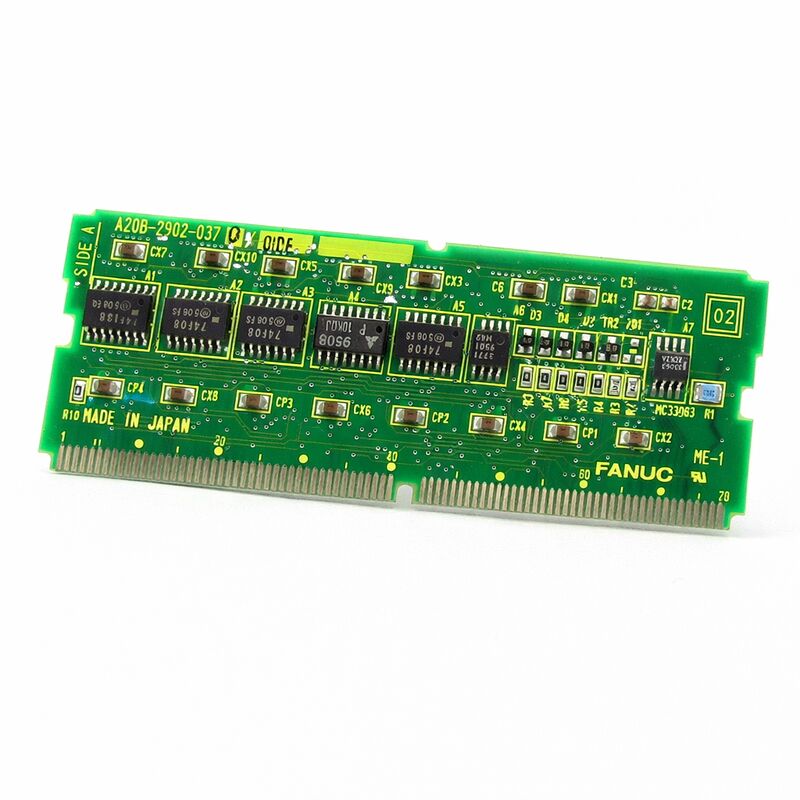

FANUC A20B-2902-0341 | 4MB 플래시 ROM / 256KB SRAM 메모리 모듈 — 16-C / 18-C 시리즈, 일본산

부품 번호: A20B-2902-0341

제조사: FANUC Corporation (일본)

제품 유형: FROM / SRAM 복합 메모리 모듈 (SMD 도터 보드)

FROM 용량: 4MB (플래시 ROM)

SRAM 용량: 256KB

호환 시스템:FANUC 16-C, 18-C 시리즈 및 호환

상태: 제조사 단종

개요

A20B-2902-0341은 FANUC 16-C 및 18-C CNC 시스템용 플래시 ROM 및 SRAM 복합 메모리 모듈입니다. 이는 메인 CPU 보드에 설치되는 SMD 타입 도터 보드로, 비휘발성 소프트웨어 저장 및 배터리 백업 휘발성 데이터 저장을 하나의 컴팩트 모듈에 제공합니다. 이 보드는 컨트롤러의 NC(수치 제어) 및 MC(기계 제어 / PMC) 섹션 간의 인터페이스 역할을 하며, 시스템 펌웨어, 래더 프로그램 및 CNC 작동에 필요한 활성 운영 데이터를 저장합니다.

"NC와 MC 간의 인터페이스"라는 설명은 물리적인 신호 경로가 아닌 저장된 콘텐츠가 수행하는 역할을 설명합니다. FROM 콘텐츠는 NC와 PMC가 각자의 기능을 실행하는 데 필요한 것으로, 두 기능 모두의 공통 소프트웨어 기반입니다. 256KB SRAM은 컨트롤러가 기계 작동 중에 읽고 쓰는 데이터를 저장하며, 제어 아키텍처의 NC 및 PMC 양쪽에 사용됩니다.

이 모듈은 단종되었습니다. FANUC는 더 이상 새 제품을 생산하지 않습니다. 16-C 및 18-C 시리즈 기계는 전 세계 생산 공장에서 계속 작동하고 있으며, A20B-2902-0341은 해당 시설에서 계속 사용되는 유지보수 품목입니다.

주요 사양

FROM 4MB — 시스템 소프트웨어 저장

이 모듈의 4메가바이트 플래시 ROM에는 16-C 또는 18-C 컨트롤러의 전체 소프트웨어 스택이 저장됩니다. CNC 운영 소프트웨어, 서보 제어 소프트웨어, 스핀들 제어 소프트웨어, PMC 래더 런타임 환경 및 로드된 모든 옵션 소프트웨어가 여기에 있습니다. 컨트롤러 전원이 켜지면 FROM 내용을 읽어 DRAM으로 로드하여 실행합니다. FROM은 모든 컨트롤러 처리 동작의 원천입니다.

4메가바이트는 16-C/18-C 시대의 소프트웨어에 대해 넉넉한 할당량이었습니다. 대부분의 구성에서 용량 제약 없이 전체 제어 소프트웨어 제품군과 설치된 옵션을 수용했습니다. 광범위한 옵션 소프트웨어 패키지를 갖춘 16-C 및 18-C 시리즈 기계는 이 한계에 근접할 수 있지만, 표준 머시닝 센터 및 선반 센터 구성의 경우 용량은 충분했습니다.

플래시 ROM은 본질적으로 비휘발성입니다. 전원 없이, 배터리 없이, 장기간 보관해도 내용을 유지합니다. 기계에서 분리된 FROM 모듈은 서랍에 몇 년 동안 보관해도 다시 설치할 때 소프트웨어가 그대로 유지됩니다.

SRAM 256KB — 배터리 백업 메모리의 활성 데이터

256킬로바이트의 SRAM에는 기계 구성을 다른 기계와 구별하는 기계별 및 작업별 데이터가 저장됩니다. 파트 프로그램, 공구 오프셋 테이블, 매개변수 설정, 작업물 좌표 데이터 및 매크로 변수가 모두 여기에 있습니다. 모듈의 백업 배터리는 전원 차단 시 SRAM 내용을 유지합니다.

256KB는 적당한 SRAM 할당량입니다. 일반적인 머시닝 애플리케이션에서 16-C 및 18-C 기계의 표준 프로그램 및 데이터 요구 사항에 적합합니다. 매우 큰 프로그램 라이브러리나 광범위한 매크로 변수 사용이 있는 기계는 용량이 제한적일 수 있습니다. 이러한 경우 시스템의 확장 슬롯에 추가 SRAM 확장 모듈이 설치되었을 수 있습니다.

백업 배터리는 소모품입니다. 서비스 수명은 몇 년으로 측정됩니다. 일반적으로 정상적인 산업 서비스에서 3~5년이며, 기계가 지속적으로 작동하면 더 길어집니다(배터리 방전 주기가 줄어듦). 배터리 전압이 떨어지면 FANUC 컨트롤러는 저전압 경고를 발생시킵니다. 다음 예정된 기계 종료 전에 배터리를 교체하십시오.

NC에서 MC 인터페이스 — 모듈이 저장하는 내용

"NC와 MC 간의 인터페이스"라는 설명은 물리적 아키텍처보다는 모듈의 콘텐츠를 반영합니다. 이 보드의 FROM에는 NC(모션 제어 및 보간 기능)와 MC(I/O 시퀀싱 및 기계 로직을 처리하는 프로그래머블 기계 컨트롤러인 PMC 래더) 모두에 대한 소프트웨어가 저장됩니다. 이들은 이 모듈에 함께 저장되며 전원 켜기 시 함께 로드됩니다.

이 복합 저장으로 인해 이 모듈의 고장 또는 손상은 NC 및 PMC 기능 모두에 동시에 영향을 미칩니다. 컨트롤러는 올바른 소프트웨어 없이는 모션 제어 또는 기계 로직을 실행할 수 없습니다. 제어 시스템의 양쪽 모두 이 단일 모듈의 콘텐츠에 의존합니다.

FAQ

Q1: 16-C 시리즈 기계에서 시작 시 ROM 패리티 경고가 표시됩니다. A20B-2902-0341에 결함이 있습니까?

ROM 패리티 경고는 FROM 콘텐츠 무결성 실패를 나타냅니다. 먼저 모듈을 다시 장착하십시오. 부분적으로 장착된 모듈은 손상된 콘텐츠와 동일한 경고를 발생시킵니다. 모듈이 완전히 장착된 상태에서도 경고가 지속되면 FROM 콘텐츠가 손상되었거나 모듈 하드웨어에 결함이 있을 수 있습니다. 교체 모듈을 확보하고 기계를 생산에 투입하기 전에 올바른 소프트웨어 버전을 로드하십시오.

Q2: A20B-2902-0341을 교체한 후 기계를 작동시키기 전에 무엇을 해야 합니까?

교체 모듈은 비어 있는 상태로 설치됩니다. FROM 콘텐츠도, SRAM 데이터도 없습니다. 먼저 부팅 화면 복원 절차를 사용하여 백업 또는 원본 소스에서 올바른 CNC 소프트웨어 버전을 로드하십시오. 그런 다음 모든 SRAM 데이터를 복원하십시오: 매개변수, 파트 프로그램, 공구 오프셋 및 작업물 좌표. 매개변수 인쇄물과 비교하여 모든 매개변수가 올바른지 확인하십시오. 매개변수가 확인되기 전에는 기계가 올바른 부품을 생산할 수 없습니다.

Q3: 모듈 교체 후 PMC 래더 프로그램이 누락되었습니다. NC는 작동하는 것으로 보입니다. 이유는 무엇입니까?

FROM에 CNC 시스템 소프트웨어가 로드되었지만 PMC 래더가 로드에 포함되지 않은 경우, 컨트롤러는 부팅되고 NC는 작동하지만 PMC에는 실행할 래더가 없습니다. 래더 없이는 기계 I/O가 응답하지 않습니다. PMC 프로그래밍 화면 또는 메모리 카드 백업에서 PMC 래더 프로그램을 별도로 로드하십시오. 래더는 메인 CNC 시스템 소프트웨어와 별도의 파일이며 독립적으로 로드해야 합니다.

Q4: A20B-2902-0341을 A20B-2902 시리즈의 다른 4MB FROM 모듈로 교체할 수 있습니까?

A20B-2902 시리즈 FROM 모듈 변형 간의 호환성은 SRAM 용량과 시스템 호환성이 일치하는지에 따라 달라집니다. -0341은 특히 256KB SRAM을 포함하며 16-C/18-C 시리즈에 맞춰져 있습니다. 동일 시리즈의 다른 변형은 다른 SRAM 할당량을 가지거나 다른 컨트롤러 시리즈에 맞춰져 있을 수 있습니다. 확인된 호환성을 위해 정확한 부품 번호 일치를 사용하십시오.

Q5: 기계가 몇 년 동안 문제없이 작동했습니다. 이 모듈의 SRAM 배터리를 사전에 교체해야 합니까?

예. 예정된 기준으로 배터리를 교체하는 것이 저전압 경고를 기다리는 것보다 더 나은 방법입니다. 경고 임계값에 도달한 배터리는 데이터 손실 전에 약간의 여유가 있지만, 그 여유는 유한하고 예측할 수 없습니다. 경고와 배터리 교체 사이에 기계 전원이 꺼지면 SRAM 데이터가 위험에 처할 수 있습니다. 예정된 유지보수 시 3~4년마다 배터리를 교체하고, 스왑 중에 기계 전원을 켜서 SRAM을 활성 상태로 유지하십시오.
