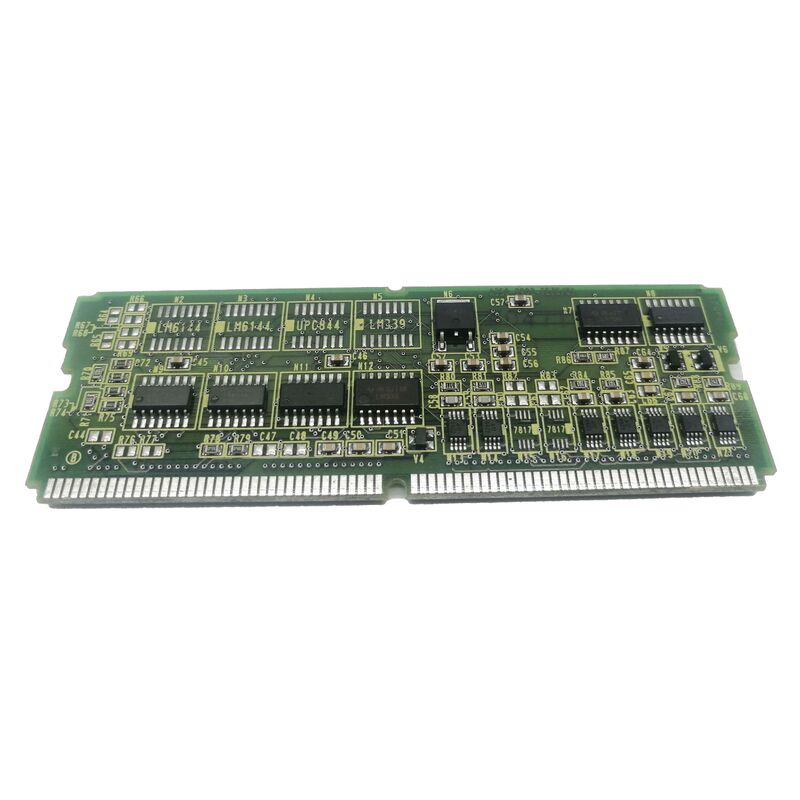

FANUC A20B-2902-0225 딸 PC 보드 A2OB-29O2-O225 A20B29020225

FANUC A20B-2902-0225 | 시리얼 스핀들 인터페이스가 있는 SRAM 모듈 — A20B-2902 시리즈 CNC 메모리 PCB

단순한 SRAM 모듈이 아닙니다

A20B-2902-0225는 FANUC Power Mate D/F 유지보수 설명서에서 시리얼 스핀들 지원이 포함된 메모리 모듈 어셈블리로 설명됩니다. 시리얼 스핀들 지정은 메모리 기능만 담당하는 다른 A20B-2902 SRAM 변형과 이 모듈을 구별합니다. 이 보드는 두 가지 기능의 교차점에 위치합니다. CNC 매개변수 및 프로그램을 저장하는 배터리 백업 SRAM을 제공하며, 지원하는 특정 제어 구성에서 시리얼 스핀들 통신 경로를 위한 하드웨어 인터페이스를 포함합니다.

SRAM은 전원 사이클 간에 유지되어야 하는 데이터를 저장합니다: CNC 매개변수, 툴 오프셋, 파트 프로그램, 작업 좌표 데이터. 백업 배터리는 제어 장치의 전원이 꺼져 있을 때 SRAM 셀에 미세 전류를 유지합니다. 배터리가 유지 전압 이하로 떨어지면 저장된 모든 내용이 손실됩니다. 이 모듈의 시리얼 스핀들 인터페이스는 FANUC의 시리얼 통신 프로토콜을 사용하여 컨트롤러를 스핀들 드라이브 증폭기에 연결합니다. 시리얼 스핀들 하드웨어가 없는 표준 SRAM 변형으로 이 모듈을 교체하면 스핀들 통신에 영향을 미치는 구성 불일치가 발생합니다.

주요 사양

교체 시 데이터 다시 로드 필요

수동 백플레인 PCB와 달리 이 모듈은 기계가 작동하는 데이터를 저장합니다. 교체 계획에는 다음 단계를 포함해야 합니다:

1. 모든 CNC 데이터의 검증된 백업 확보 — 설치된 모듈을 제거하기 전에 매개변수, 파트 프로그램, 툴 오프셋, PMC 데이터 —. 설치된 모듈이 부분적으로 작동하는 경우 지금 데이터를 추출하십시오. 이미 실패한 경우 가장 최근에 사용 가능한 백업에서 복원하십시오.
2. 교체품이 전체 부품 번호 A20B-2902-0225와 일치하는지 확인 — 인접한 A20B-2902 시리즈 변형은 SRAM 용량, 하드웨어 기능 또는 대상 제어 플랫폼이 다릅니다. 근처 번호가 소켓에 맞을 수 있지만 시리얼 스핀들 인터페이스가 없거나 다른 메모리 용량을 가질 수 있습니다.
3. 설치 후 모든 매개변수 및 프로그램 다시 로드 — 교체 모듈은 비어 있는 상태로 제공됩니다. 데이터가 복원될 때까지 기계가 작동할 수 없습니다.

SRAM 내용 의존성과 시리얼 스핀들 하드웨어의 조합은 이 교체가 표준 보드 교체보다 더 많은 단계를 거친다는 것을 의미합니다. 원본 보드를 제거하기 전에 데이터 측면을 계획하는 것이 기계가 몇 시간 또는 며칠 안에 생산으로 복귀할지 여부를 결정합니다.

A20B-2902 시리즈 — 정확한 부품 번호 필요

A20B-2902 제품군은 FANUC CNC 시스템을 위한 광범위한 메모리 및 기능 모듈을 포함합니다. 변형은 FROM 및 SRAM 용량, 추가 하드웨어 인터페이스(예: -0225의 시리얼 스핀들 인터페이스) 및 대상 제어 플랫폼이 다릅니다. 이 제품군의 인접 번호 간의 물리적 유사성은 일반적입니다. 기능적 호환성은 보장되지 않습니다. 교체품을 소싱하기 전에 항상 설치된 보드의 레이블에 A20B-2902-0225가 표시되어 있는지 확인하십시오.

자주 묻는 질문

Q1: A20B-2902-0225는 표준 SRAM 모듈과 어떻게 다릅니까?

시리얼 스핀들 인터페이스입니다. 표준 A20B-2902 SRAM 변형은 추가 하드웨어 인터페이스 없이 배터리 백업 CNC 메모리를 다룹니다. -0225에는 FANUC의 시리얼 스핀들 통신 경로를 위한 하드웨어 인터페이스가 포함되어 있습니다. 시리얼 스핀들 통신을 사용하는 제어 구성에서 이 인터페이스가 없는 모듈로 교체하면 메모리 기능이 올바르게 작동하더라도 스핀들 통신 오류가 발생합니다.

Q2: 교체 후 매개변수와 프로그램을 다시 로드해야 하는 이유는 무엇입니까?

SRAM 모듈은 모든 CNC 운영 데이터(매개변수, 파트 프로그램, 툴 오프셋, 작업 좌표)를 저장합니다. 교체 모듈은 완전히 비어 있는 상태로 제공됩니다. 모든 데이터가 백업에서 복원될 때까지 기계가 올바르게 작동할 수 없습니다. 이것은 선택적인 설치 후 확인이 아니라 교체를 기능하게 만드는 필수 단계입니다.

Q3: 설치된 A20B-2902-0225가 부분적으로 고장났습니다. 교체 전에 데이터를 추출할 수 있습니까?

많은 경우 예, 부분적으로 고장난 모듈에서도 가능합니다. CNC의 데이터 백업 기능(MDI 패널에서 액세스 가능)은 원본 모듈이 설치된 상태에서 시도해야 합니다. 모듈이 전체 백업을 수행하기에 너무 열화된 경우 개별 데이터 전송(매개변수, 프로그램, 툴 데이터 순서로)을 시도하십시오. 제거 전에 추출된 모든 데이터는 새 모듈이 설치된 후 복구 부담을 줄입니다.

Q4: SRAM 유지를 위해 어떤 배터리가 사용되며 언제 교체해야 합니까?

백업 배터리는 일반적으로 컨트롤러 모델에 따라 리튬 코인 셀 또는 리튬 AA형 셀입니다. FANUC CNC 시스템은 배터리가 임계 유지 전압에 도달하기 전에 저전압 경보를 생성합니다. 변경 중에 SRAM 내용을 유지하기 위해 컨트롤러 전원이 켜진 상태에서 배터리를 교체하십시오. 컨트롤러 전원이 꺼진 상태에서 배터리가 완전히 방전되면 SRAM 데이터가 완전히 손실됩니다.

Q5: -0225를 사용할 수 없는 경우 다른 A20B-2902 변형으로 대체할 수 있습니까?

호환성이 확인되지 않은 경우 불가능합니다. 인접한 A20B-2902 번호는 SRAM 용량, 하드웨어 기능이 다르거나 다른 제어 플랫폼을 대상으로 할 수 있습니다. 시리얼 스핀들 인터페이스가 없는 모듈은 동일한 제어 구성을 제공할 수 없습니다. -0225를 구체적으로 소싱하거나 FANUC 서비스 리소스에 제안된 대체품이 동등한 시리얼 스핀들 하드웨어 지원을 포함하는지 확인하십시오.
