A16B-1212-0221 Fanuc PCB 보드 A16B12120221 AI6B-I2I2-O22I

A16B-1212-0221 | FANUC 시리즈 0-CI/O 카드 C6 — 이전 사양/A16B-2203-0111로 대체됨/머신 I/O 인터페이스

I/O 카드 C6 - 시리즈 0-C 기계 인터페이스

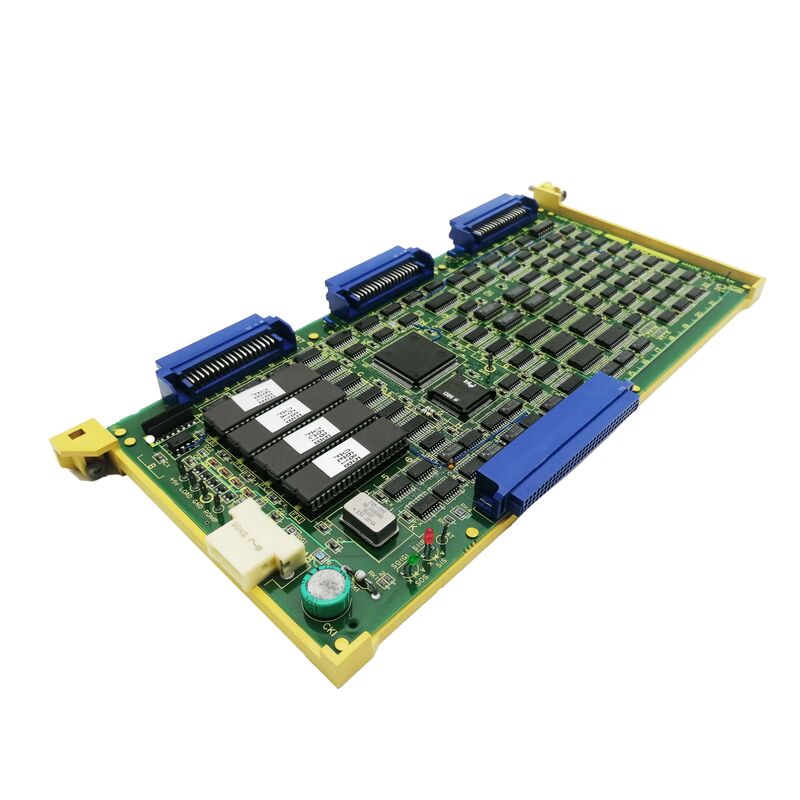

A16B-1212-0221은 FANUC 시리즈 0-C CNC용 "I/O 카드 C6"입니다. 의 시리즈 0-C 하드웨어 참조 표에서는 "A16B-1212-0221(구형) I/O 카드 C6/A16B-2203-0111(신규)이 A16B-1212-0221을 대체합니다."를 확인합니다. FANUC의 시리즈 0-C 아키텍처에서 I/O 카드는 PMC의 래더 프로그램과 공작 기계의 물리적 I/O 신호(스위치, 솔레노이드, 램프, 계전기 및 기타 기계 수준 전기 장치) 간의 인터페이스 역할을 합니다. "C6" 지정은 시리즈 0-CI/O 카드 제품군 내의 특정 I/O 카드 구성을 식별합니다.

주요 제품 정보

I/O 카드 및 PMC 래더 프로그램

I/O 카드 C6은 I/O 링크 직렬 버스를 통해 시리즈 0-C의 PMC(Programmable Machine Controller)에 연결됩니다. 각 I/O 카드는 다음을 제공합니다.입력 스캔:PMC는 각 PMC 스캔 주기마다 I/O 카드에서 각 물리적 입력(푸시버튼, 제한 스위치, 근접 센서)의 상태를 읽습니다. 카드는 기계의 24VDC 신호 레벨을 PMC의 내부 논리 표현으로 변환합니다.

출력 드라이브:PMC는 절삭유 켜기/끄기, 공구 교환장치 인덱스, 도어 잠금 장치, 알람 램프 등의 출력 명령을 I/O 카드의 출력 레지스터에 기록합니다. 카드는 해당 24VDC 출력 신호를 기계의 액추에이터로 구동합니다. I/O 카드 C6에 오류가 발생하면 PMC는 더 이상 서비스하는 기계 I/O 신호와 통신할 수 없습니다. 즉, 기계는 운영자 명령에 대한 응답을 중지하고 PMC는 I/O 링크 통신 알람을 생성합니다.

응용 시나리오

시리즈 0-C CNC I/O 통신 오류:FANUC 시리즈 0-C CNC는 특정 I/O 링크 통신 그룹에 대한 PMC 경보를 개발합니다. 기계 기능(냉각수, 유압 장치, 운전자 패널)이 응답을 멈춥니다. A16B-1212-0221이 식별됩니다. A16B-1212-0221 또는 A16B-2203-0111로 교체하면 I/O 통신이 복원됩니다.0-C CNC I/O 카드 스톡

대사:시리즈 0-C CNC를 유지 관리하는 시설에서는 A16B-2203-0111(새 사양)을 표준 예비품으로 보유하지만 동일한 I/O 카드 C6 위치에 대해 A16B-1212-0221 잉여 장치도 허용합니다.

FAQ

Q1: A16B-2203-0111이 시리즈 0-C CNC에서 A16B-1212-0221을 직접 대체할 수 있습니까?

예. A16B-2203-0111은 A16B-1212-0221(I/O 카드 C6)의 공식 "신규" 대체품입니다. 새로운 사양 보드는 동일한 CNC 슬롯 위치에서 기존 사양을 직접 교체하도록 설계되었습니다.

Q2: I/O 카드 C5(A16B-1212-0222), C6(A16B-1212-0221), C7(A16B-1212-0220)의 차이점은 무엇입니까?

C5, C6 및 C7 지정은 시리즈 0-CI/O 카드 제품군 내의 다양한 I/O 용량 또는 주소 구성 변형을 식별합니다. 각 변형은 특정 수의 I/O 포인트 또는 특정 I/O 링크 주소 범위를 제공합니다. 적용 가능한 변형은 특정 공작 기계 구성 및 배선 방식에 따라 결정됩니다.

Q3: I/O 카드 C6 지정은 기계 I/O 수와 관련이 있습니까?

FANUC 시리즈 0-CI/O 카드 명명의 "C" 접두사 및 번호는 플랫폼의 I/O 아키텍처 내에서 I/O 카드 유형을 식별합니다. 각 C 유형 변형(C5, C6, C7)은 정의된 I/O 포인트 보완을 제공합니다. C7 변형(A16B-1212-0220)은 FANUC 시리즈 0-C 시스템 다이어그램에서 가장 일반적으로 참조됩니다. C5 및 C6은 서로 다른 I/O 구성을 가진 기계를 제공합니다.

Q4: A16B-1212-0221을 교체하려면 PMC 매개변수 변경이 필요합니까?

아니요. PMC 매개변수와 I/O 링크 주소 구성은 I/O 카드가 아닌 CNC의 주 메모리에 저장됩니다. 교체품을 장착한 후 PMC는 기존 구성을 사용하여 새 카드와의 I/O Link 통신을 다시 설정합니다.
