| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE ROHS |
| 모델 번호 | A20B-2902-0040 |

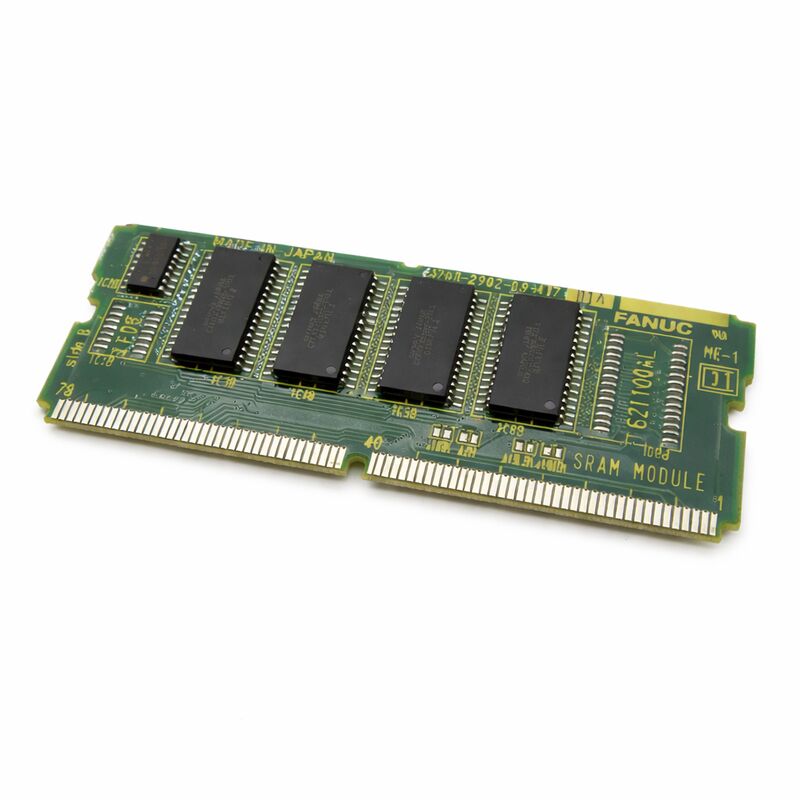

부문 번호:A20B-2902-0040
제조사:FANUC (일본)
제품 종류:인쇄 회로 보드 (PCB)
A20B-2902-0040는 FANUC CNC 시스템 내에서 특정 제어 기능을 위해 설계된 FANUC Corporation의 인쇄 회로 보드입니다.
그것은 A20B-2902 가족에 속합니다. FANUC PCB의 그룹으로 공통적인 물리적 생성 및 인터페이스 표준을 공유합니다.
그 가족 내에서, -0040 후자는 같은 시리즈의 다른 보드와 구별되는 자신의 정의 된 기능을 가진이 특정 변종을 식별합니다.
FANUC CNC 컨트롤러는 병렬로 작동하는 여러 보드의 집합체입니다. 일부는 운영자 인터페이스 신호를 관리합니다.
다른 것들은 축 위치 데이터를 처리합니다. 일부는 컨트롤러와 기계의 필드 장치 사이의 I/O 통신을 처리합니다.
A20B-2902-0040은 이 구조에서 정해진 위치를 차지합니다.그리고 전기 인터페이스가 모두 해당 컨트롤러 설계에 의해 지정됩니다.
| 매개 변수 | 가치 |
|---|---|
| 부문 번호 | A20B-2902-0040 |
| 제조업자 | FANUC 코퍼레이션 |
| 제품 종류 | 인쇄 회로 보드 (PCB) |
| 보드 시리즈 | A20B-2902 |
| 제품 분류 | CNC 제어 PCB |
| 원산지 | 일본 |
| 적용 | FANUC CNC 제어 시스템 |
| 하우스 색상 | 노란색 (원래 FANUC 세대) |
| 설치 | 플러그인 모듈, 컨트롤러 뒷면 |
| 작동 온도 | 0°C 55°C (표준 FANUC 제어 캐비닛 범위) |
| 저장 온도 | -20°C ~ 60°C |
| 습도 | 75% RH 최대 (비 응축) |
| 사용 가능한 조건 | 새 / 리모델링 / 수리 |
A20B-2902-0040은 A20B-2902-0030과는 별개의 보드입니다.
다른 기능: FANUC는 외형만으로는 구별하기 어려운 보드를 정확하게 구별하기 위해 독특한 대시 번호 후자를 사용합니다.
부품 번호에 따라 주문하는 것, 겉모습이나 일반적인 설명에 따라 주문하는 것이 FANUC PCB 조달의 유일한 신뢰할 수 있는 방법이다.
같은 시리즈의 두 개의 보드는 거의 동일하게 보일 수 있으며 완전히 다른 기능을 수행 할 수 있습니다. 잘못된 것을 설치하면 일반적으로 올바른 작동이 아니라 시스템 경보가 발생합니다.
알람 코드는 설치된 보드에 가리키지만 근본 원인은 잘못된 부품입니다. 올바른 부품 번호로 시작하는 것은 이 진단 루프를 완전히 피합니다.
FANUC PCB는 하드웨어 정의 또는 펌웨어 정의 로직을 가지고 있습니다.
컨트롤러는 특정 슬롯에 특정 보드를 기대합니다. 그 기대는 유연하지 않습니다. 소싱의 정확성은 깨끗한 수리의 기초입니다.
A20B-2902-0040은 이 판 시리즈를 사용하는 FANUC 제어 기계 도구의 설치 기반에 대한 활성 예비 부품입니다.
이 기계들 중 많은 것은 1990년대 또는 2000년대 초에 사용되었다. 그들은 여전히 전 세계 상점에서 생산적 인 자산이다. 그들을 계속 운영하려면 올바른 예비 PCB에 액세스해야합니다.
PCB를 잃는 컨트롤러는 퇴직할 필요가 없습니다. 올바른 교체 부품이 필요합니다.
기계 그 자체는 기계 부품, 장착장치, 도구 등 몇 년의 사용 수명이 남아있을 수 있습니다.
PCB는 제어 시스템의 서비스 가능한 부품 중 하나이며 수리 경로는 잘 정의되어 있습니다.
Q1: CNC 알람이 활성화되어 있습니다. A20B-2902-0040이 실패한 보드인지 어떻게 알 수 있습니까?
FANUC CNC 경보 코드는 어떤 하위 시스템이 고장 났는지 나타냅니다. 특정 제어 시리즈에 대한 유지 보수 설명서에서 활성 경보 번호를 확인하십시오.
경보 설명은 관련된 기능 영역을 식별합니다.
이 영역이 이 보드가 시스템에서 처리하는 기능과 일치한다면, 그것은 진단 후보가 됩니다.
알람을 이용한 진단은 대체 추측보다 더 신뢰할 수 있습니다.
Q2:이 보드를 교체하기 전에 데이터 백업이 필요한가요?
항상, CNC 프로그램, 매개 변수, 도구 오프셋, 피치 오류 보상 데이터를 보드 작업 전에 백업하세요.
이것은 어떤 보드가 교체되는지에 관계없이 표준 관행입니다. 보드 교환 중에 데이터 손실은 드문 일이지만 불가능하지는 않습니다.
백업 없이 복구하면 기계가 완전히 다시 작동해야 합니다.
Q3: 기계는 비정상적으로 전력을 잃었고 이제 보드 수준에서 경보를 표시합니다. 전력 이벤트가 오류를 일으켰을 수 있습니까?
가동 도중 급격한 전력 손실 및 전력 변동은 PCB 구성 요소를 손상시킬 수 있습니다.
탑재된 보호 회로들은 일부 전압 에너지를 흡수하지만 심각한 사건들은 그 회로나 그 뒤에 있는 논리를 손상시킬 수 있습니다.
전력 사고 직후 고장난 보드는 강력한 대체 후보입니다.
결함이 전적으로 내부라는 결론을 내리기 전에 화상 흔적, 튀어나온 콘덴서 또는 변색된 부위를 위해 보드를 시각적으로 검사하십시오.
Q4: 설치 전에 예비 A20B-2902-0040이 얼마나 오래 보관될 수 있습니까?
FANUC PCB는 올바르게 보관되면 건조한 환경, 안정적인 온도, 반 정적 포장장치에서 장기간 사용할 수 있습니다.
보드 위에 있는 전해질 콘덴서들은 저장소에 있는 가장 시간 민감한 부품입니다.
5년에서 8년 이상 보관된 후, 판을 검사하거나 중요한 기계에 설치하기 전에 벤치 테스트를 하도록 한다.
최근에 구입한, 제대로 보관된 예비 보드의 보드는 알려지지 않은 상태에서 보관된 보드보다 위험성이 낮습니다.
Q5: 보드 교환 후 기계가 작동하지만 올바르게 작동하지 않습니다. 먼저 무엇을 확인해야합니까?
보드가 뒷면 연결기에 완전히 꽂혀 있는지 확인해 주세요. 부분적인 꽂이는 시스템 오류처럼 보이는 간헐적인 신호 장애를 유발합니다.
교체 된 보드에 연결 된 모든 케이블 배선을 완전히 삽입하는지 확인하십시오.
제어 유지 관리 설명서에 명시된 교체 후 절차가 준수되었는지 확인합니다. 일부 FANUC 제어기에는 보드 교환 후 초기화 단계가 필요합니다.
모든 연결이 확인되고 절차가 따르면 교체 보드 자체가 설치된 제어 소프트웨어 버전에 대한 올바른 수정 레벨을 가지고 있는지 확인하십시오.
