| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE RoHS |

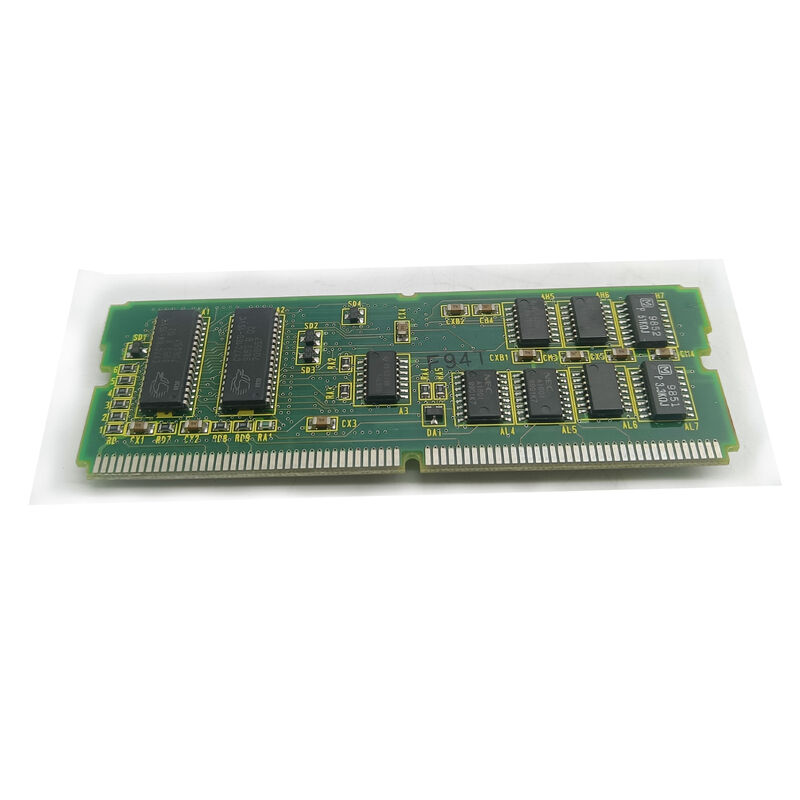

| 모델 번호 | A20B-2902-0020 |
FANUC CNC의 세 가지 유형의 메모리는 서로 다른 목적으로 사용되며 차이점을 이해하면 4MB DRAM 모듈이 중요한 이유가 설명됩니다.
FROM(플래시 ROM - 비휘발성):CNC 시스템 소프트웨어와 장기 데이터를 저장합니다. 비휘발성 — 전원 없이 콘텐츠를 유지합니다. 실시간 액세스에 비해 상대적으로 느립니다.
SRAM(배터리 지원 RAM):CNC 매개변수 및 부품 프로그램을 저장합니다. 전원이 꺼진 동안 콘텐츠를 보존하기 위해 배터리가 지원됩니다. 제한된 용량; 주로 영구 데이터 저장용입니다.
DRAM(A20B-2902-0020):작업 메모리 - CPU의 고속 임시 작업 공간입니다. 실행되는 모든 명령어, 계산되는 모든 변수, 미리 보기 버퍼의 모든 G 코드 블록, 모든 서브루틴 스택 프레임 및 모든 시스템 상태 변수는 작동 중에 DRAM을 차지합니다. DRAM은 빠르고(CPU 클럭과 일치) 휘발성(전원이 꺼지면 내용이 손실됨)이며 실행 중인 프로그램의 전체 작업 세트를 수용할 만큼 충분히 커야 합니다.
CNC가 부팅되면 빠른 실행을 위해 시스템 소프트웨어를 FROM에서 DRAM으로 복사합니다. 런타임에 발생하는 모든 것은 DRAM을 통과합니다.
| 매개변수 | 값 |
|---|---|
| 메모리 유형 | DRAM(동적 랜덤 액세스 메모리) |
| 용량 | 4MB(4MB) |
| 유형 | SMD 도터보드(플러그인) |
| 시리즈 | A20B-2902 |
| 애플리케이션 | FANUC CNC 작업 메모리 |
A20B-2902-0020의 4MB DRAM 용량은 CNC의 활성 작업을 위한 작업 메모리를 제공합니다.
프로그램 미리보기:CNC는 현재 실행 지점보다 앞서 G 코드 블록을 미리 읽고 향후 모션 블록을 계산하여 윤곽이 잡힌 공구 경로를 통해 부드러운 이송 속도를 유지합니다. 4MB DRAM은 의미 있는 미리 보기 버퍼를 지원합니다. 사용 가능한 DRAM이 많을수록 더 많은 블록을 사전 계산할 수 있어 더욱 부드러운 고속 윤곽이 가능해집니다.
시스템 소프트웨어 상주:CNC가 부팅되면 운영 소프트웨어가 FROM에서 DRAM으로 로드됩니다. 로드된 소프트웨어는 사용 가능한 DRAM의 상당 부분을 차지합니다. 4MB DRAM 모듈을 사용하는 FANUC CNC 세대의 경우 이 용량은 해당 시대의 소프트웨어 설치 공간과 일치했습니다.
멀티 태스킹 오버헤드:PMC 래더 실행, 디스플레이 렌더링, 통신 관리 및 실시간 CNC 서보 계산은 모두 작동 중에 DRAM 공간을 공유합니다. 4MB는 A20B-2902-0020을 사용하는 CNC 세대의 동시 요구 사항에 맞는 용량이었습니다.
CNC 부팅 실패 진단:FANUC CNC가 시동을 완료하지 못했습니다. 시스템 경보 코드는 RAM 오류를 나타냅니다. A20B-2902-0020 DRAM 모듈이 테스트되었으며 결함이 있는 것으로 확인되었습니다. 교체를 통해 CNC가 부팅을 완료하고 정상 작동을 재개할 수 있습니다.
간헐적인 경보 조사:CNC는 생산 기간이 긴 오후에 설명할 수 없는 무작위 재설정을 발생시키지만 아침에는 정상적으로 다시 시작됩니다. 온도에 민감한 DRAM 셀 고장이 의심됩니다. A20B-2902-0020을 교체하면 온도에 따른 메모리 오류가 제거됩니다.
Q1: A20B-2902-0020은 FANUC 시리즈 16, 18 또는 20/21 시스템과 함께 사용됩니까?
A20B-2902-0020은 A20B-2902 시리즈의 4MB DRAM 모듈입니다. 이 시리즈의 유사한 4MB DRAM 모듈(예: A20B-2902-0531)은 시리즈 16, 18 및 21에서 확인되었습니다. 특정 A20B-2902-0020 변형의 정확한 CNC 시스템 호환성은 해당 CNC 시스템의 하드웨어 문서에서 확인되었습니다. 호스트 CNC 시스템 유형을 식별하고 예비 부품 목록에서 확인하십시오.
Q2: A20B-2902-0020을 CNC 외부에서 테스트할 수 있습니까?
DRAM 모듈에 액세스하려면 호스트 시스템의 특정 주소, 데이터 및 제어 신호가 필요하며 간단한 연속성 또는 저항 측정으로는 테스트할 수 없습니다. 회로 내 테스트(CNC 전원이 켜진 상태에서 CNC에 설치됨)가 표준 방법입니다. 정상 작동이 확인된 교체 모듈로 교체하고 CNC 부팅 오류가 해결되는지 관찰하는 것이 가장 실용적인 진단 방법입니다.
Q3: A20B-2902-0020을 교체하면 저장된 CNC 매개변수나 프로그램에 영향이 있습니까?
아니요. DRAM은 휘발성이므로 전원이 꺼지면 내용이 손실됩니다. CNC 매개변수는 SRAM(배터리 지원, 별도 모듈)에 저장됩니다. CNC 프로그램은 SRAM 또는 FROM에 저장됩니다. DRAM 모듈을 교체해도 비휘발성 저장소의 내용에는 영향을 미치지 않습니다. 교체품을 장착한 후 CNC는 정상적으로 부팅되고 FROM에서 새 모듈로 시스템 소프트웨어를 다시 로드합니다.
Q4: CNC 애플리케이션에서 DRAM 모듈이 실패하는 원인은 무엇입니까?
일반적인 원인: 솔더 조인트의 열 순환 피로(반복적인 전원 켜기 가열 및 전원 끄기 냉각으로 인해 수년간 사용 시 솔더 연결이 약화됨) 이전 유지 관리 중 보호되지 않은 취급으로 인한 정전기 손상; DRAM의 내부 접합 전압에 스트레스를 주는 전원 공급 장치 전압 과도 현상; 그리고 10년 이상 사용된 오래된 모듈의 일반적인 구성 요소 노후화.
Q5: 4MB DRAM은 CNC 메모리 시스템의 SRAM과 어떻게 다릅니까?
DRAM(A20B-2902-0020): 빠른 대용량 휘발성 작업 메모리. 전원을 끄면 콘텐츠가 손실됩니다. 전원이 공급되는 동안 데이터를 유지하려면 지속적인 새로 고침 주기가 필요합니다. 작업 환경을 위한 4MB 용량.
SRAM: 속도가 느리고 용량이 낮으며 배터리로 지원되는 비휘발성 메모리입니다. 전원이 꺼져도 콘텐츠를 유지합니다(리튬 배터리 사용). 매개변수와 프로그램을 저장합니다. SRAM을 교체하려면 백업에서 데이터를 복원해야 합니다. DRAM 교체는 그렇지 않습니다.
