1pcs 사용 된 GE FANUC A20B-2901-0960 보드 테스트 A2OB-29O1-O96O A20B29010960

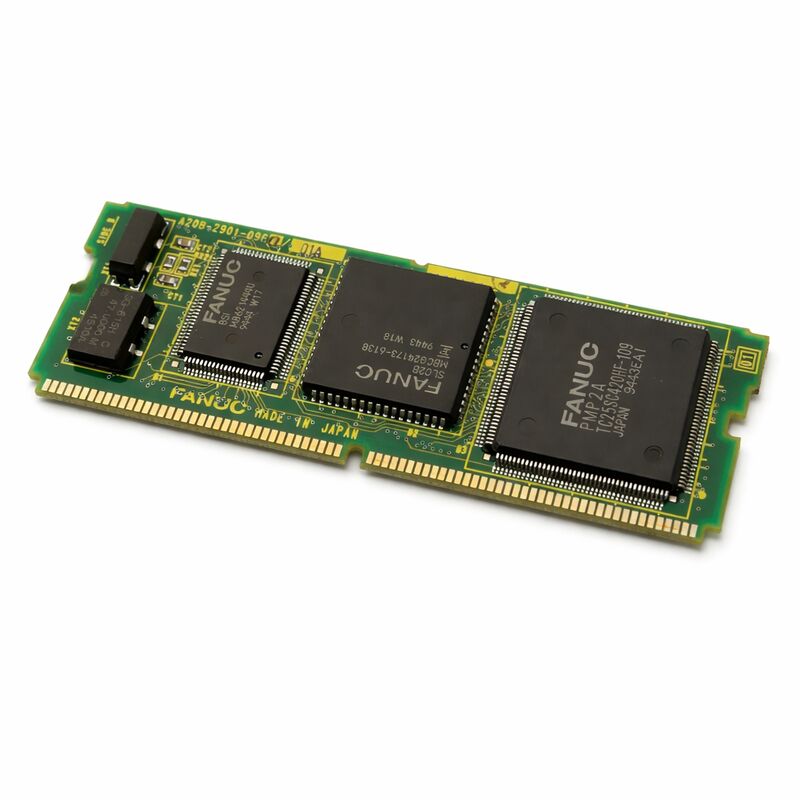

FANUC A20B-2901-0960 PMC-RB3 / RC3 모듈 I / O 링크와 함께

PMC 및 I/O 링크 이 모듈이 제어하는 것

A20B-2901-0960는 FANUC 시리즈 16 및 18 컨트롤러에 대한 I/O 링크와 PMC-RB3/RC3 모듈입니다. 동시에 두 가지 기능을 처리합니다.기계 도구의 자동 작업을 순서대로 PMC 사다리 프로그램을 실행, 그리고 I/O 링크 통신 버스를 관리하여 CNC와 기계 전체에 분산된 I/O 장치 사이의 모든 디지털 신호를 전달합니다.

FANUC의 CNC 계층에서, PMC (프로그램 가능한 기계 컨트롤러) 는 CNC 하드웨어 내부에서 실행되는 통합 PLC입니다. 그것은 도구 변경, 냉각액,안전 잠금장치, 운영자 패널 응답, 그리고 CNC의 축 움직임과 함께 실행되는 모든 다른 기계 자동화 순서. 사다리 프로그램은 FROM 모듈에 별도로 저장됩니다.이 보드는 실행 엔진과 기계의 I/O에 CNC를 연결하는 I/O 링크 버스 마스터를 제공합니다.

I/O 링크 측면은 이 모듈이 I/O 링크가 없는 간단한 PMC 보드와 다른 것을 만들어 냅니다. 모든 운영자 패널 신호, I/O 링크 확장 단위로 연결된 모든 필드 I/O 포인트,이 버스를 통해 여행. A20B-2901-0960의 I/O 링크 인터페이스가 고장 났을 때, 연결된 I/O 모두 동시에 손실됩니다.전체 I/O 손실 패턴, CNC 디스플레이에 I/O 링크 알람을 동반하는 오류 서명, 전선 또는 현장 장치 문제보다는이 모듈을 구체적으로 가리킨다.

주요 사양

RB3 대 RC3 PMC 버전 호환성

PMC-RB3 및 PMC-RC3는 FANUC PMC-RB/RC 제품군 내의 다른 사다리 실행 버전입니다. 이 모듈의 RB3/RC3 지명은 사다리 언어 사양을 정의합니다.최대 단계 수, 실행 속도, I/O 주소 이 기계에 대한 PMC 프로그램 작성에 의존합니다. 교체 모듈이 설치 된 버전과 일치해야합니다.다른 PMC 버전의 모듈이 물리적 동일하더라도 기존 사다리 프로그램을 올바르게 실행하지 않을 수 있습니다..

주문하기 전에 설치된 모듈의 라벨 A20B-2901-0960을 확인하고 기계 문서에서 PMC-RB3 또는 PMC-RC3를 사용하는지 확인합니다.

FAQ

Q1: 실패한 A20B-2901-0960의 주요 증상은 무엇입니까?

세 가지 인식 가능한 패턴: (1) 조작자 패널의 완전한 손실 ∙ 버튼이 응답하지 않고, 패널 표시기가 켜지지 않습니다 ∙ CNC에 I/O 링크 경보가 동반됩니다.이것은 전체 I/O 링크 실패입니다. 그리고 이 모듈을 직접 가리킵니다.(2) 하나의 채널이 아닌 여러 채널에서 동시에 어지러운 I/O 동작, 버스 마스터가 손상되었다는 것을 시사합니다.(3) 개별 I/O 신호가 발생했을 때 실행 오류를 나타내는 PMC 사다리 경보, 케이블, 그리고 현장 장치는 확인됩니다.

Q2: 이 모듈을 교체하려면 PMC 사다리를 다시 충전해야 합니까?

아니요. PMC 사다리는 A20B-2901-0960에 아닌 주요 제어판의 FROM 모듈에 저장됩니다. 교체 장비를 장착하고 전원을 켜면 CNC는 정상적으로 FROM에서 사다리를 로드합니다.I/O 링크 통신이 생산에 기계를 반환하기 전에 PMC 진단 화면에 복원 확인.

Q3: PMC 모듈 결함이 현장 배선 또는 현장 장치 결함과 어떻게 구별됩니까?

PMC 모듈 오류는 많은 I/O 포인트에 동시에 영향을 미칩니다. 모든 패널 기능 또는 전체 I/O 링크 가맹점이 동시에 영향을 받습니다. 개별 배선 오류는 한 번에 하나 또는 두 개의 I/O 주소에 영향을 미칩니다.CNC의 주축과 프로그램 실행 기능이 정상으로 유지되는 동안 여러 개의 연관성이 없는 I/O 기능이 동시에 실패하면, 그리고 개별 케이블과 현장 장치가 잘 테스트되면 PMC 모듈이 오류 후보입니다.

Q4: A20B-2901-0960은 16 시리즈와 18 시리즈 시스템 모두에서 사용할 수 있습니까?

예 модуль는 FANUC 시리즈 16 및 18 모델 B/C 플랫폼을 위해 식별됩니다. PMC-RB3/RC3 지정 및 I/O 링크 인터페이스는이 모델 세대의 두 CNC 가족에 공통적입니다.정확한 기계의 문서를 확인 주문하기 전에 관련 보드 위치에서 이 부품 번호를 지정.

Q5: 사용 된 A20B-2901-0960을 받아 들일 때 무엇을 확인해야 합니까?

모듈의 라벨에서 전체 부품 번호 A20B-2901-0960을 확인합니다. 기계의 사다리 프로그램 사양과 일치하는지 확인하기 위해 PMC 버전 ?? RB3 또는 RC3의 확인을 요청합니다.사용된 단위, I/O 링크 통신이 확인된, 그냥 켜져 있지 않은, 16 시리즈나 18 시리즈의 실시간 시스템에서 테스트되었는지 물어보세요.장착하기 전에 부식 또는 기계적 손상을 위해 보드의 커넥터 접촉 검사.
