| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE RoHS |

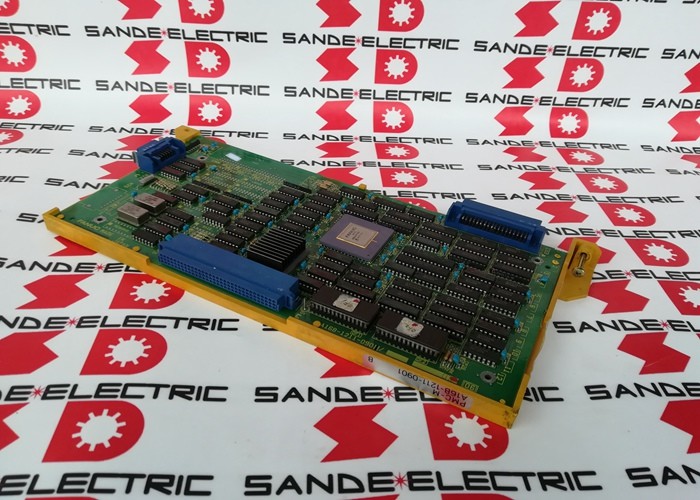

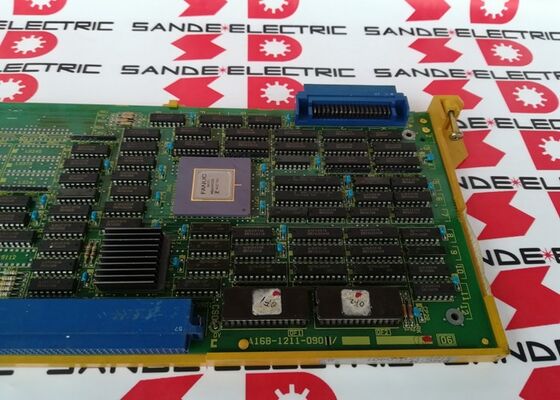

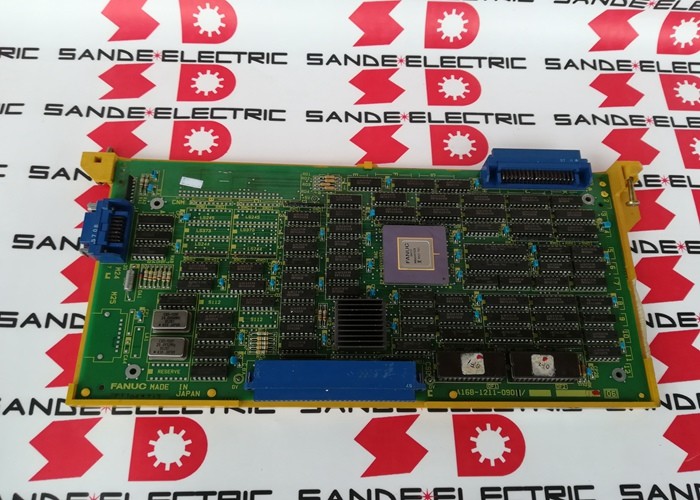

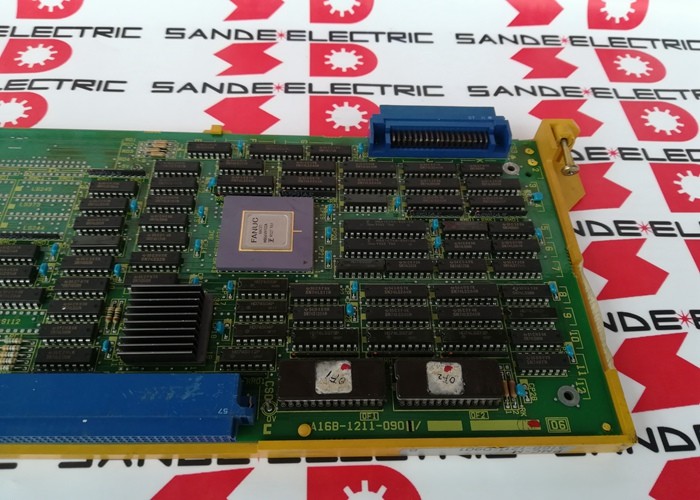

| 모델 번호 | A16B-1211-0901 |
DNC Electronics는 주요 차이점을 다음과 같이 설명합니다. "이 보드는 메모리 카드의 저렴한 PMC-L이 제공할 수 있는 것보다 더 많은 EPROM이 포함된 보드에 로드되는 확장된 PLC 래더(프로그래밍 가능 기계 컨트롤러)입니다."
FANUC의 시리즈 0-C CNC 아키텍처에서 PMC(Programmable Machine Controller) 래더 프로그램은 두 가지 계층으로 제공됩니다.
PMC-L(PMC 라이트):표준 CNC 메모리 카드에 저장된 소형 래더 프로그램입니다. 프로그램 단계 수가 제한되어 있어 상대적으로 간단한 시퀀스 논리를 사용하는 기계에 적합합니다.
PMC-M(PMC 매체):전용 A16B-1211-0901 ROM 보드에 저장된 확장 래더 프로그램 — 메모리 카드 방식보다 물리적으로 더 많은 EPROM 용량입니다. DNC는 다음과 같이 확인합니다. "이 보드는 일반적으로 더 복잡한 0-C, 0-D, 0-F 공작 기계 설치에 장착되어 PMC-L 표준 이상의 0-C PMC-M ROM PLC 래더 기능을 허용합니다."
의미는 간단합니다. A16B-1211-0901은 더 큰 운전자 패널, 더 많은 기계 I/O 포인트, 더 많은 도구 변경 시퀀스, 더 많은 보조 기계 기능을 갖춘 더 복잡한 기계에 서비스를 제공합니다. 여기서 PMC-L의 단계 수가 충분하지 않습니다.
| 매개변수 | 값 |
|---|---|
| PMC 유형 | PMC-M(중) |
| 메모리 유형 | ROM(EPROM 기반) |
| 호환 가능 | 0-B, 0-C, 0-D, 0-F |
| 머신 유형 | 0-MC, 0-MD, 0-MF, 0-TC, 0-TTC, 0-TD, 0-TF |
| 체재 | 절반 또는 전체 폭 PCB |
| 무게 | 0.24파운드 |
| 유형 | 비표면 실장 PCB |
Fanuc-controller.com은 인접한 A16B-1211-0910(PMC-M RAM 보드)에 대해 다음과 같이 확인합니다. "PMC 래더 논리 실행, 기계 시퀀스 제어 및 MMC 통신 기능을 위한 확장된 RAM 메모리를 제공합니다. 플러그인 모듈은 주 제어 장치에 장착되며 종종 ROM 보드 A16B-1211-0901 또는 유사한 것과 쌍을 이룹니다."
PMC-M 아키텍처에서:
PMC-M ROM 보드 결함:시리즈 0-C 머시닝 센터에서 PMC 알람이 발생합니다. 즉, 시퀀스 로직이 실패하고 기계 기능이 응답하지 않게 됩니다. A16B-1211-0901 ROM 보드가 결함으로 식별됩니다. 올바른 래더 프로그램 내용으로 교체하면 PMC 기능이 복원됩니다.
PMC-L에서 시리즈 0-C 공작 기계 업그레이드:PMC-L을 실행하는 시리즈 0-C CNC에는 기계 수정으로 새 시퀀스가 추가된 후 더 많은 래더 프로그램 용량이 필요합니다. A16B-1211-0901 PMC-M ROM 보드는 더 큰 프로그램을 위해 확장된 EPROM 용량을 제공하기 위해 설치됩니다.
Q1: EPROM 내용이 비어 있을 때 PMC-M ROM 보드의 역할은 무엇입니까?
A16B-1211-0901은 하드웨어 보드입니다. EPROM 칩은 특정 공작 기계에 대한 실제 PMC 래더 프로그램을 저장합니다. 빈 EPROM이 있는 교체 보드는 올바른 래더 프로그램이 로드될 때까지 시퀀스 로직을 실행할 수 없습니다. 공작 기계 제작업체 또는 FANUC 서비스 엔지니어는 원본 프로그램 콘텐츠를 보유하고 있습니다. 프로그램 콘텐츠가 사전 로드되지 않은 교체 보드를 주문하기 전에 이를 확인하세요.
Q2: A16B-1211-0901은 절반 너비 및 전체 너비 CNC 섀시 형식과 모두 호환됩니까?
CNC Electronics는 "16비트 또는 32비트 0-C 마스터 반폭 또는 전폭 형식에 연결할 수 있습니다."라고 확인합니다. 보드는 물리적으로 두 섀시 구성을 모두 지원합니다. 공작 기계의 패널 문서에서 특정 섀시 형식을 확인하십시오.
Q3: A16B-1211-0901은 PMC-M RAM 보드(A16B-1211-0910)와 어떻게 다릅니까?
A16B-1211-0901은 ROM 보드로, PMC 래더 프로그램 코드를 위한 비휘발성 EPROM 기반 스토리지입니다. A16B-1211-0910은 PMC 실행을 위한 휘발성 작업 메모리인 RAM 보드입니다. 완전한 PMC-M 시스템을 위해서는 둘 다 필요합니다. ROM 보드는 프로그램을 영구적으로 저장합니다. RAM 보드는 실행 작업 공간을 제공합니다.
Q4: A16B-1211-0901을 교체하면 CNC 축 매개변수에 영향이 있습니까?
아니요. CNC 축 매개변수(서보 게인, 이송 속도 제한, 좌표 오프셋)는 PMC ROM 보드와 별도로 CNC의 메인 SRAM에 있습니다. A16B-1211-0901을 교체해도 저장된 축 매개변수에는 영향이 없습니다. PMC 래더 프로그램만 영향을 받습니다. 이 프로그램은 교체 보드의 EPROM에 있어야 합니다.
Q5: A16B-1211-0901에는 어떤 서비스 옵션을 사용할 수 있나요?
MRO Electric(교환 및 수리), CNC Electronics(교환, 잉여 및 수리), 4D Controls(수리 서비스) 등 여러 공급업체에서 이 보드를 서비스합니다. 이 보드는 3개 대륙에 걸쳐 포괄적인 애프터마켓 지원을 제공합니다.
