| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE ROHS |
| 모델 번호 | A20B-2901-0851 |
부품 번호: A20B-2901-0851
제조사: FANUC Corporation (일본)
제품 유형: 서보 제어 모듈 PCB
보드 시리즈: A20B-2901
적용 분야: FANUC 6088 시리즈 서보 드라이브
생산 상태: 제조사 단종

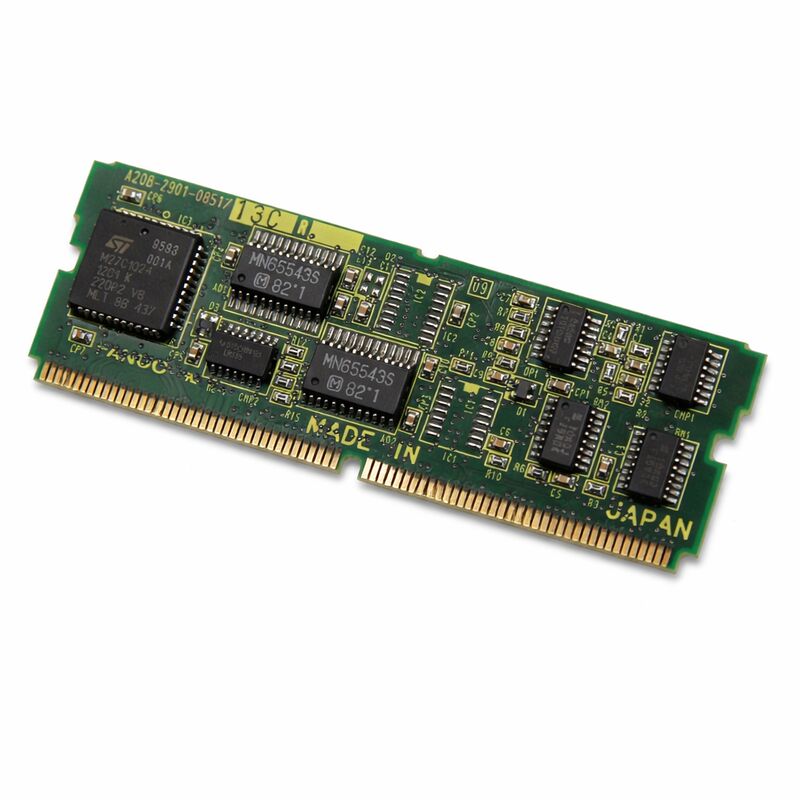

A20B-2901-0851은 FANUC의 A20B-2901 시리즈에 속하는 서보 제어 모듈 인쇄 회로 기판으로, FANUC 6088 시리즈 서보 드라이브 시스템 내에서 사용하도록 설계되었습니다. 이 보드는 서보 드라이브가 CNC로부터 위치 및 속도 명령을 해석하고, 모터 엔코더의 피드백을 처리하며, 서보 모터에 드라이브의 전력 단계를 활성화하는 펄스 폭 변조 출력 신호를 생성하는 방식을 제어하는 제어 전자 보드입니다.
이러한 유형의 서보 제어 모듈은 주변 플러그인 명령 보드입니다.
CNC의 서보 인터페이스 섹션에 연결되어 CNC의 모션 계산과 물리적 드라이브 하드웨어 간의 직접적인 연결을 형성합니다.
모든 축 위치 명령 — 테이블 이동의 모든 증분, 스핀들 회전의 모든 각도, 툴 경로의 모든 단계 — 는 모터에 도달하기 전에 이 보드를 통과합니다.
6088 시리즈는 생산 기간 동안 광범위한 공작 기계 구성에 장착된 잘 확립된 FANUC 서보 드라이브 플랫폼이었습니다.
이 드라이브 시스템으로 제작된 많은 기계는 여전히 생산 서비스 중입니다.
A20B-2901-0851은 제조사에서 단종되었습니다. 새 제품은 더 이상 생산되지 않습니다. 교체 공급은 테스트된 잉여 재고 및 전문적으로 복원된 보드에서 공급됩니다.
| 매개변수 | 값 |
|---|---|
| 부품 번호 | A20B-2901-0851 |
| 제조사 | FANUC Corporation |
| 제품 유형 | 서보 제어 모듈 PCB |
| 보드 시리즈 | A20B-2901 |
| 호환 드라이브 시리즈 | FANUC 6088 시리즈 서보 드라이브 |
| 보드 유형 | 주변 플러그인 명령 보드 |
| 생산 상태 | 제조사 단종 |
| 원산지 | 일본 |
| 작동 온도 | 0 – 55°C |
| 보관 온도 | −20 – 60°C |
| 습도 | 75% RH 최대 (비응축) |
| 이용 가능한 상태 | 신품 (잉여) / 복원됨 / 수리됨 |
서보 드라이브 시스템은 기능을 두 개의 별도 섹션으로 분리합니다. 전력 섹션은 모터 권선을 실제로 활성화하는 고전류 스위칭을 처리합니다.
제어 섹션 — 이 보드가 있는 곳 — 은 명령 수신, 피드백 처리, 오류 계산 및 출력 변조와 같은 모든 지능을 처리합니다.
A20B-2901-0851은 6088 시리즈 드라이브의 제어 섹션에 위치합니다.
정의된 직렬 또는 디지털 인터페이스를 통해 CNC로부터 속도 또는 위치 명령을 수신합니다.
동시에 서보 모터의 엔코더 피드백 신호를 읽어 모터의 실제 샤프트 위치 및 속도를 실시간으로 보고합니다.
보드는 명령 상태와 실제 상태 간의 차이를 지속적으로 계산하고, 해당 간격을 좁히기 위해 드라이브의 출력을 조정합니다.
이 폐쇄 루프 계산은 초당 수천 번 발생합니다.
루프의 속도와 정확도는 서보 시스템의 위치 정확도와 동적 응답을 직접적으로 결정합니다.
저하되거나 결함이 있는 제어 보드는 이 루프에 오류를 발생시킵니다 — 서보는 더 이상 명령을 올바르게 따를 수 없어 위치 오류, 속도 불안정 또는 축을 중지시키는 명백한 경보를 발생시킵니다.
FANUC 6088 시리즈 서보 드라이브 시스템은 당시 FANUC 설계 철학과 일치하는 모듈식 보드 아키텍처를 사용했습니다. 드라이브 내의 개별 보드는 현장에서 교체 가능하여 모든 결함에 대해 전체 드라이브 교체가 아닌 대상 유지 보수를 가능하게 했습니다.
A20B-2901-0851은 이 아키텍처 내의 플러그인 서보 제어 모듈이었습니다 — 이를 교체하면 전력 하드웨어를 교체할 필요 없이 드라이브의 제어 기능을 복원했습니다.
이 보드는 컨트롤러의 백플레인 또는 직접 커넥터 배열을 통해 CNC의 메인 제어 보드에 연결됩니다.
6088 서보 시스템과 호환되는 특정 CNC 시리즈에는 드라이브 생산 기간 동안 사용된 FANUC 컨트롤러가 포함됩니다.
A20B-2901-0851은 더 이상 제조되지 않으므로 소싱 전략이 중요합니다. 폐기된 기계에서 추출된 테스트된 잉여 장치는 알려진 이력을 가지며 이전 작동 환경과 비교하여 평가할 수 있습니다.
전문적으로 복원된 장치는 검사되었고, 소모성 부품이 교체되었으며, 배송 전에 전원으로 확인되었습니다.
단종된 서보 제어 보드를 소싱할 때는 보드를 확인하는 데 사용된 테스트 절차에 대한 문서를 요청하십시오.
호환 드라이브에서 알려진 양호한 신호와 비교하여 확인된 보드는 단순히 "테스트됨"으로 설명된 보드보다 훨씬 더 많은 보증을 제공합니다.
교체 보드에서 매개변수 설정을 제거하기 전에 기록해야 합니다 — 일부 서보 매개변수 조정은 드라이브에 맞는 모터에 특화되어 있으며 보드 교체 후 전송하거나 복원해야 합니다.
Q1: 축에 서보 경보가 표시되고 움직이지 않습니다. 다른 축은 정상적으로 작동합니다. A20B-2901-0851이 원인일 가능성이 있습니까?
다른 축은 정상적으로 작동하는 동안 단일 축의 서보 경보는 해당 축에 특화된 구성 요소 — 서보 보드, 모터, 엔코더, 해당 축의 전력 모듈 또는 케이블 연결 — 로 오류를 좁힙니다. 엔코더 피드백 신호와 케이블 연속성을 확인하는 것부터 시작하십시오.
깨끗한 엔코더 신호와 제어 섹션(드라이브 준비 경보, 통신 오류)을 가리키는 서보 경보는 제어 보드를 주요 용의자로 만듭니다.
다음 진단 단계로 보드를 교체하거나 교체하십시오.
Q2: 교체용 A20B-2901-0851을 장착한 후 축이 움직이지만 이전보다 위치 오류가 더 큽니다. 무엇을 확인해야 합니까?
제어 보드 교체 후의 위치 오류는 서보 매개변수 설정을 나타냅니다. 서보 루프 이득 — 위치 이득, 속도 이득, 적분 항 — 은 원본 보드의 설정에서 복원해야 할 수 있습니다.
원본 매개변수가 기록되지 않은 경우, 이 모터 및 드라이브 조합에 대한 올바른 값을 기계 제작자의 문서를 참조하십시오.
기계 시스템과 일치하지 않는 이득 설정은 느린 응답 또는 진동을 유발합니다.
Q3: 물리적 충격으로 인해 보드에 부품이 깨진 것을 발견했습니다. 수리할 수 있습니까, 아니면 전체 교체가 필요합니까?
저항기, 커패시터 또는 다이오드와 같은 개별 부품이 깨진 경우, 올바른 장비를 갖춘 기술자가 부품 수준에서 교체할 수 있습니다.
게이트 드라이버 또는 사용자 정의 FANUC 프로세서와 같은 IC가 깨지거나 물리적으로 손상된 경우, 해당 부품을 독립적으로 사용할 수 없기 때문에 일반적으로 수리할 수 없습니다.
부품 수리 대 보드 교체를 결정하기 전에 특정 손상을 평가하십시오.
Q4: 냉각수 오염이 있는 경우 A20B-2901-0851을 청소할 수 있습니까?
냉각수 미스트로 인한 가벼운 표면 오염은 보드 전원이 꺼진 상태에서 전자 제품 안전 접점 세척제로 처리할 수 있습니다.
냉각수가 커넥터 영역이나 IC 다리 사이에 고인 경우와 같이 더 심한 오염은 PCB 트레이스의 부식 손상에 대한 철저한 청소 및 검사가 필요합니다.
청소 후 확대하여 검사한 후 재설치하십시오.
냉각수에 잠겼거나 눈에 보이는 트레이스 부식이 있는 보드는 청소만으로는 안정적으로 복구하기 어렵습니다.
Q5: 이 서보 제어 모듈을 교체하기 전에 데이터를 백업해야 합니까?
서보 제어 모듈 자체는 일반적으로 매개변수 데이터를 저장하지 않습니다 — 해당 데이터는 CNC의 메모리 모듈에 저장됩니다.
그러나 모든 보드 교체 전에 모든 매개변수를 포함한 전체 CNC 데이터 백업을 수행하십시오.
서보 매개변수 — 특히 드라이브를 모터에 맞추는 매개변수 — 는 교체 후 일치해야 합니다.
물리적 교체 작업을 시작하기 전에 매개변수 백업이 완료되었고 읽을 수 있는지 확인하십시오.
