| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE RoHS |
| 모델 번호 | A16B-1211-0900 |

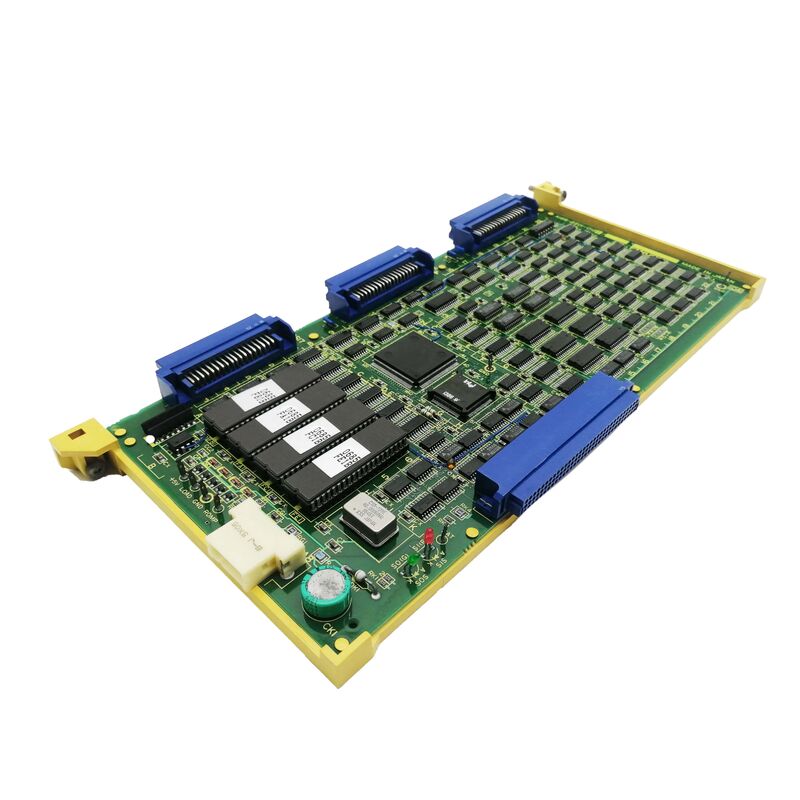

A16B-1211-0900은 Series 00C CNC의 작업자 인터페이스 하드웨어(CRT 디스플레이 및 MDI 키보드)를 PMC-M(Programmable Machine Controller, 모델 M) 전자 시스템에 연결하는 어댑터 보드입니다. FANUC의 시리즈 00C CNC 아키텍처에서 PMC-M은 기계 시퀀스 컨트롤러 역할을 합니다. A16B-1211-0900 어댑터 보드는 다음 사이에 물리적 및 전기적 인터페이스 레이어를 제공합니다.
CRT 디스플레이:CNC의 프로그램 디스플레이, 매개변수 화면, 알람 메시지 및 진단 정보를 표시하는 CRT 모니터. 어댑터 보드는 PMC-M의 디스플레이 데이터를 CRT를 구동하는 비디오 신호로 변환합니다.
MDI 키보드:운영자 프로그램 입력, 매개변수 편집 및 수동 모드 명령에 사용되는 수동 데이터 입력 키보드입니다. 어댑터 보드는 MDI 키 매트릭스를 스캔하고, 키 누름을 디코딩하고, 처리를 위해 이를 PMC-M에 전달합니다. A16B-1211-0900이 없으면 CRT 디스플레이나 MDI 키보드가 모두 작동할 수 없습니다. 즉, 운영자는 모든 시각적 피드백과 수동 입력 기능을 잃게 됩니다.
| 매개변수 | 값 |
|---|---|
| 기능 | CRT/MDI-PMC-M 어댑터 |
| 유형 | A2 |
| 호환 가능 | 시리즈 00C CNC |
| 집회 | A02B-0086-C052(보드 2개 중 1개) |
| 시리즈 | A16B-1211 |
설명의 "#00C"는 FANUC 시리즈 00C를 호환 가능한 CNC 플랫폼으로 식별합니다. 시리즈 00은 컴팩트한 통합 CNC 제어가 필요한 공작 기계용으로 설계된 FANUC CNC 세대입니다. 00C 명칭은 00 시리즈 내의 특정 세대를 식별합니다. CRT/MDI 연결용 A16B-1211-0900 어댑터 보드를 사용하는 시리즈 00C 운영자 인터페이스는 이 시대의 CNC 하드웨어 아키텍처의 전형입니다. 즉, CNC의 디지털 제어 전자 장치와 운영자의 아날로그 및 키보드 인터페이스 하드웨어를 연결하는 개별 어댑터 보드입니다.
시리즈 00C CNC 디스플레이 오류:FANUC 시리즈 00C CNC의 CRT 디스플레이에는 CNC가 계속 작동하는 동안 이미지가 표시되지 않거나 손상된 디스플레이가 표시됩니다. A16B-1211-0900 어댑터 보드가 결함으로 식별됩니다. 교체하면 CRT 디스플레이 기능이 복원됩니다.
MDI 키보드가 응답하지 않음:시리즈 00C CNC의 MDI 키보드가 응답을 멈춥니다. 키 누름이 등록되지 않습니다. A16B-1211-0900의 키보드 스캐닝 회로에 결함이 확인되었습니다. 교체하면 MDI 입력이 복원됩니다.
Q1: A02B-0086-C052 어셈블리용 컴패니언 보드(보드 2)는 무엇입니까?
A02B-0086-C052 어셈블리에는 보드 1로 A16B-1211-0900이 포함되어 있습니다. 어셈블리의 두 번째 보드는 전체 어셈블리 문서 또는 특정 장치의 하드웨어 목록에서 식별됩니다. 결함을 진단할 때 가능하면 두 보드를 독립적으로 테스트하여 주문하기 전에 어느 보드에 결함이 있는지 확인하십시오.
Q2: "PMC-M MDI/CRT ADAPTER A2"의 "A2" 지정은 무엇입니까?
"A2"는 PMC-M 운영자 인터페이스 어댑터 제품군 내에서 어댑터의 하드웨어 유형 및 버전을 식별합니다. 유형 A는 표준 어댑터 구성입니다. 버전 2(A2)는 이 유형 내의 특정 하드웨어 개정 또는 기능 수준을 나타냅니다. 이는 유형 A 버전 1 또는 다양한 PMC-M 구성에 존재할 수 있는 유형 B 변형과 구별됩니다.
Q3: A16B-1211-0900은 시리즈 00C에만 해당됩니까, 아니면 다른 FANUC CNC 세대에 사용됩니까?
설명의 "#00C"는 시리즈 00C 호환성을 명시적으로 나타냅니다. 시리즈 00C는 PMC-M 컨트롤러 아키텍처를 사용합니다. 이 어댑터 보드가 다른 PMC-M 장착 CNC 시스템을 지원하는지 여부는 다양한 CNC 모델에서 A02B-0086-C052 어셈블리의 호환성에 따라 달라집니다. 해당 FANUC 하드웨어 문서에서 확인하십시오.
Q4: A16B-1211-0900을 교체하면 CNC 데이터에 영향이 있습니까?
아니요. CNC 매개변수와 프로그램은 CNC의 주 메모리 모듈에 있습니다. CRT/MDI 어댑터 보드에는 저장된 CNC 데이터가 없으며 하드웨어 인터페이스 보드입니다. A16B-1211-0900을 교체해도 저장된 가공 데이터에는 영향이 없습니다.
