| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE ROHS |
| 모델 번호 | A20B-2901-0716 |

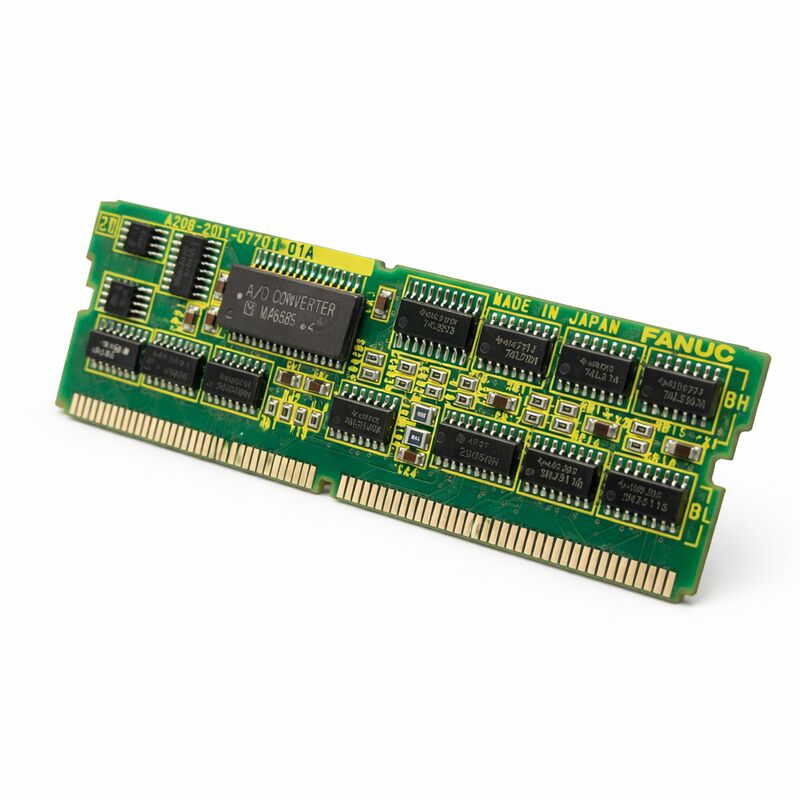

부문 번호:A20B-2901-0716
제조사:FANUC (일본)
제품 시리즈:A20B-2901
제품 종류:램 메모리 모듈 (SMD 플러그인 딸 보드)

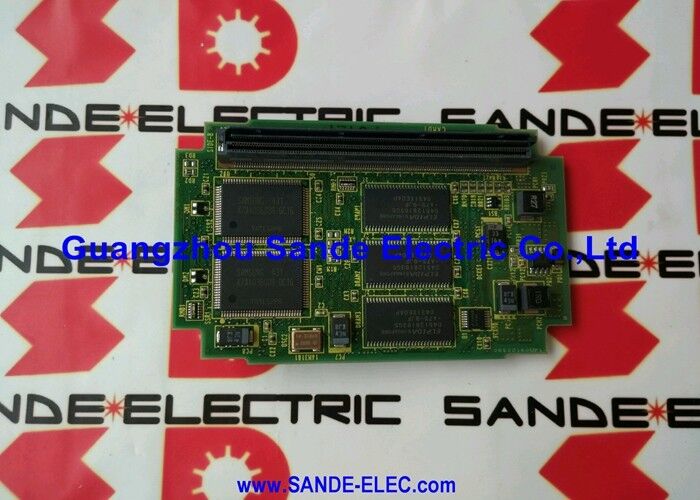

A20B-2901-0716은 128KB의 배터리 지원 SRAM과 3.5MB의 DRAM을 결합한 FANUC RAM 모듈로, FANUC 시리즈 16, 18, 20, 21 CNC 제어 시스템에 대한 플러그인 SMD 딸 보드로 설계되었습니다.
이 모듈은 CNC 제어 장치의 주 CPU 보드에 직접 설치됩니다. 부분 프로그램 저장, 매개 변수 보존, PMC 계단 논리,실행 시간 데이터 처리.
A20B-2901 시리즈는 FANUC의 가장 중요한 모듈 가족 중 하나를 나타냅니다. CNC가 처리 할 수있는 부품 프로그램 저장, PMC 메모리 및 작업 데이터를 결정하는 플러그인 메모리 카드입니다.
SRAM 및 DRAM 용량의 다른 조합은 다른 애플리케이션 요구 사항을 충족시킵니다: 더 큰 SRAM은 프로그램과 매개 변수에 대한 더 많은 비휘발성 저장소를 제공합니다.더 큰 DRAM은 시스템 처리 및 실행 중 일시 데이터에 대한 더 많은 작업 메모리를 제공합니다..
A20B-2901-0716는 A20B-2901 범위 내의 128KB SRAM / 3.5MB DRAM 사양에 자리 잡고 있습니다. 이 모듈 가족의 128KB SRAM 브래킷에서 사용할 수있는 최대 DRAM 용량을 제공합니다.
이것은 고속 처리 데이터 처리량이 배터리 지원 프로그램 저장소를 확장하는 것보다 더 중요한 응용 프로그램에 특히 적합합니다.
| 매개 변수 | 가치 |
|---|---|
| 부문 번호 | A20B-2901-0716 |
| 제조업자 | FANUC 코퍼레이션 |
| 제품 시리즈 | A20B-2901 |
| 제품 종류 | RAM 모듈 (SMD 딸판) |
| SRAM | 128KB (배터리 지원, 배터리로 휘발성 없는) |
| DRAM | 3.5MB (휘발성) |
| 호환되는 CNC | FANUC 시리즈 16, 18, 20, 21 |
| 형태 요인 | SMD 플러그인 모듈 |
| 원산지 | 일본 |
FANUC CNC 시스템에서는 SRAM과 DRAM이 서로 다른 역할을 합니다.
FANUC CNC에 있는 SRAM (Static Random Access Memory) 는 배터리를 지원합니다. 기계의 전원이 꺼지면 제어판에 있는 리?? 백업 배터리가 SRAM 칩에 전압을 유지합니다.그 내용물 을 그대로 유지 하는 것.
여기서는 CNC가 전원 사이클 사이에 기억해야 할 모든 것을 저장합니다. 부품 프로그램, 작업 좌표 오프셋, 도구 오프셋, 매개 변수, PMC (프로그램 가능한 기계 컨트롤러) 데이터.
SRAM 컨텐츠를 잃는 것은 배터리 고장, SRAM 칩을 죽이는 ESD 이벤트 또는 모듈 고장 등으로 저장된 모든 프로그램과 기계 설정 데이터를 잃는 것을 의미합니다.
DRAM (Dynamic Random Access Memory) 는 데이터를 유지하기 위해 끊임없이 전원을 갱신해야 합니다.
전원이 꺼질 때 그 내용을 잃습니다. CNC는 작동 중에 DRAM을 작업 메모리로 사용합니다. 계산을 실행하고 인터폴레이션 엔진을 실행하는 스크래치 공간,처리 PMC 계단 논리, 그리고 프로그램 실행 중에 데이터를 일시적으로 유지합니다.
더 많은 DRAM은 시스템이 더 복잡한 연산과 실행 중인 더 큰 프로그램을 처리할 수 있게 합니다.
FROM (플래시 ROM) 또는 SRAM에서 시작 시 업데이트 됩니다.
A20B-2901-0716는 FANUC CNC 주 CPU 보드의 지정된 SMD 소켓에 연결됩니다.
16/18/20/21 시리즈 시스템에서 RAM 모듈은 주요 보드의 기능을 사용자 정의하는 여러 플러그인 자판 중 하나입니다. FROM 모듈 (시스템 소프트웨어 저장용) 과 함께,PMC 모듈, 시스템 모듈 (스핀드 유형 선택) 및 서보 모듈.
기계에 대해 선택한 특정 RAM 모듈은 기계 제조사의 원래 제어 사양의 일부였습니다.
복잡한 멀티 프로그램 저장장치 또는 광범위한 PMC 사다리를 위해 구성된 기계는 256KB SRAM 변종 (A20B-2901-0711) 으로 제작되었을 수 있습니다.
중간 프로그램 저장소와 최대 DRAM 처리량을 필요로 하는 기계는 A20B-2901-0716을 사용합니다.
A20B-2901-0716의 128KB SRAM은 기계가 꺼지면 그 내용을 유지하기 위해 리?? 백업 배터리에 전적으로 의존합니다.
배터리는 RAM 모듈 자체에 있는 것이 아니라 주 CPU 보드에 있습니다.배터리 전압이 임계치 이하로 떨어지면 일반적으로 조건에 따라 3~5 년의 서비스 후에 CNC는 배터리 저하 경보를 표시합니다..
이 시점에서 SRAM의 내용은 여전히 손상되지 않을 수 있지만, 즉시 교체되어야 합니다.
배터리가 완전히 고장 났고 SRAM 컨텐츠가 손실되면 모든 부품 프로그램, 매개 변수, 오프셋 및 PMC 데이터가 다시 충전되어야합니다. 문서화 된 매개 변수 백업이없는 기계의 경우,이것은 복귀의 며칠을 의미 할 수 있습니다..
일반 배터리 교체 프로그램, USB 드라이브 또는 네트워크 파일 전송에 대한 일상적인 매개 변수 백업과 결합하여이 장애 모드를 완전히 방지합니다.
Q1: CNC는 RAM 모듈 알람을 표시하고 부팅되지 않습니다. A20B-2901-0716의 잘못입니까?
모듈이 고장 났다는 결론을 내리기 전에, 백업 배터리도 경보 상태인지 확인하세요.
고장난 배터리는 SRAM 내용의 손상으로 이어질 수 있습니다. 시스템에서는 RAM 오류로 감지됩니다.
배터리를 교체하고 매개 변수를 재충전 한 후에 경보가 사라지는지 확인하십시오.
확인된 상태의 배터리와 SRAM 데이터 손상 없이 알람이 계속되면 A20B-2901-0716 모듈 자체는 교체해야 합니다.
Q2: A20B-2901-0716 (128KB SRAM / 3.5MB DRAM) 를 A20B-2901-0711 (256KB SRAM / 3.5MB DRAM) 로 교체하여 프로그램 저장 공간을 늘릴 수 있습니까?
제어 하드웨어 및 소프트웨어 구성이 더 큰 SRAM 모듈을 지원하는 경우에만16/18/20/21 시리즈 컨트롤은 RAM 모듈에 대한 호환성 테이블을 정의했습니다. 모든 모듈 조합이 모든 컨트롤 에디션과 옵션 구성에 유효하지 않습니다..
다른 모듈을 설치하기 전에 특정 제어 유형에 대한 하드웨어 설명서에서 호환성을 확인합니다.
호환되지 않는 모듈을 설치하면 부팅 실패 또는 메모리 매핑 오류가 발생할 수 있습니다.
Q3: A20B-2901-0716을 교체할 때 모든 프로그램과 매개 변수를 다시 입력해야 합니까?
예 교체 모듈에 있는 SRAM은 공장에서 비어 있습니다. 모든 프로그램, 매개 변수, 도구 오프셋, 작업 오프셋 및 PMC 데이터가 다시 로드되어야 합니다.이 때문에 현재 백업을 유지하는 것은 모든 메모리 모듈 교체 전에 필수적입니다.
대부분의 FANUC 시리즈 16/18/20/21는 지원 프로그램 및 매개 변수 출력을 USB 드라이브 또는 이더넷/RS232 인터페이스를 통해 제어합니다. 모듈이 변경되기 전에 백업을 만들기 위해 이것을 사용합니다.
Q4: CNC는 PMC 데이터 영역에서 메모리 오류를 표시하지만 다른 영역에는 표시되지 않습니다. A20B-2901-0716가 부분적인 장애가있을 수 있습니까?
SRAM의 한 특정 영역이 오류를 나타내고 다른 영역이 손상되지 않은 상태에서 부분 장애는 노화 된 SRAM 모듈에서 발생할 수 있습니다.모듈 내의 개별 SRAM 칩은 다른 것이 작동하는 동안 고장날 수 있습니다..
만약 오류가 동일한 데이터 영역과 지속적으로 연관되어 있고 매개 변수 재충전 후에도 지속된다면, SRAM 칩 수준에서 오류가 발생할 가능성이 있다.
모듈을 교체하고 전체 시스템을 백업에서 다시 충전해야 합니다.
Q5: A20B-2901-0716이 필요하다는 것을 확인하기 위해 현재 CNC에 설치된 RAM 모듈을 어떻게 식별합니까?
설치된 모듈의 라벨은 제어 장치가 꺼져 있고 주 CPU 보드가 접속된 상태에서 읽을 수 있습니다.
A20B-2901 부품 번호는 모듈의 표지에 인쇄됩니다.FANUC 시스템 구성 디스플레이 (FANUC System Configuration Display) 는 일반적으로 시스템 유지보수 화면에서 액세스 할 수 있습니다. 설치된 메모리 모듈 구성을 보여줍니다..
이 둘 중 어느 하나에도 접근할 수 없는 경우, 기계의 원본 제작 문서 (기계 제조업체의 유지보수 설명서 또는 예비 부품 목록) 에서 원본 모듈 유형을 명시합니다.
