| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE ROHS |
| 모델 번호 | A20B-2901-0582 |
부문 번호:A20B-2901-0582
제조사:FANUC (일본)
제품 시리즈:A20B-2901
제품 종류:CPU 모듈 PCB I/O 링크 2 인터페이스
기능:FANUC CNC 및 자동화 시스템에 대한 중앙 처리 장치 및 I/O 링크 2 통신 모듈
원산지:일본

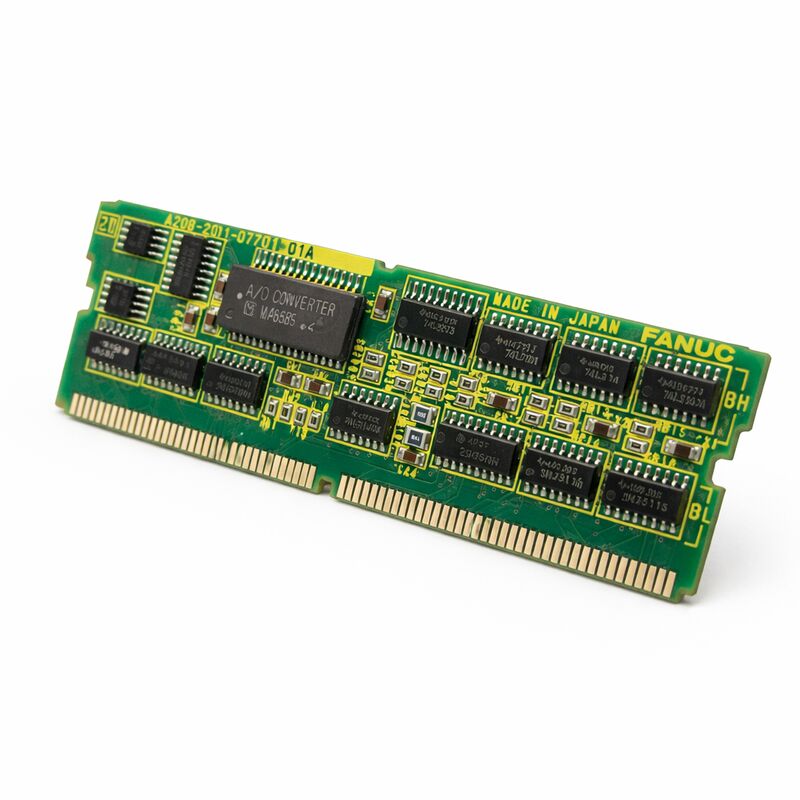

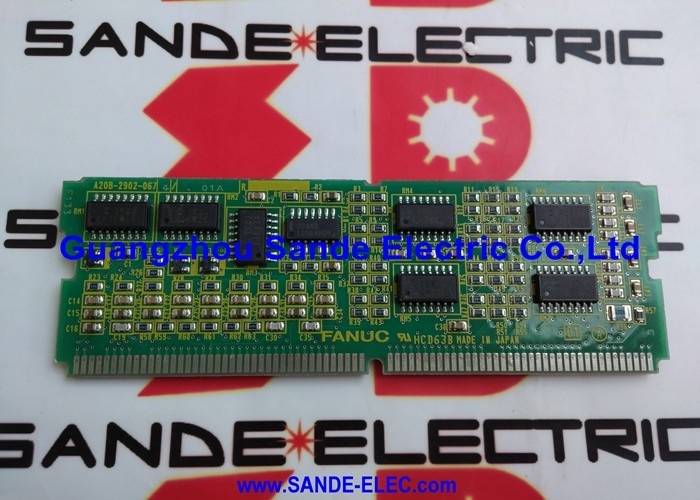

A20B-2901-0582는 A20B-2901 시리즈의 I/O 링크 2 인터페이스를 가진 FANUC CPU 모듈 인쇄 회로판이다.이 보드는 호스트 FANUC CNC 또는 자동화 시스템 내에서 중앙 처리 및 I / O 통신 모듈로 작동합니다, 제어 논리, I/O 링크 2 통신 버스, 원격 I/O 장치, 분산 I/O 랙, 기계 주변 장치 및 하위 제어 장치에 컨트롤러를 연결합니다.
A20B-2901 시리즈는 CNC 및 자동화 제어 하드웨어에 대한 FANUC의 확립 된 모듈 가족 중 하나입니다. 다양한 CPU, 메모리, 인터페이스,제어 시스템의 기능을 구성하는 스핀드 제어 모듈.
The 0582 variant within this series integrates both the CPU processing function and the I/O Link 2 communication interface in a single board — a combination that serves systems requiring the second-generation I/O Link protocol for machine peripherals and distributed I/O.
FANUC의 I/O 링크는 CNC 컨트롤러와 기계의 I/O 장치에 연결하는 고속 일련 통신 버스입니다. I/O 링크 2, 이 프로토콜의 두 번째 세대,더 빠른 통신을 제공하며 원래 I/O 링크보다 연결된 I/O 노드의 더 큰 네트워크를 지원합니다..
원격 I/O 래크, 운영자 패널 I/O, ATC (자동 도구 교환기) 제어 장치, 팔렛 교환기I/O 링크 2 슬레이브 노드로 A20B-2901-0582을 실행하는 컨트롤러에 연결할 수 있습니다..
| 매개 변수 | 가치 |
|---|---|
| 부문 번호 | A20B-2901-0582 |
| 제조업자 | FANUC 코퍼레이션 |
| 제품 시리즈 | A20B-2901 |
| 제품 종류 | CPU 모듈 PCB |
| 인터페이스 | I/O 링크 2 |
| 기능 | 중앙 처리 + I/O 링크 2 마스터 |
| 적용 | FANUC CNC 및 자동화 시스템 |
| 원산지 | 일본 |
FANUC의 I/O 링크는 CNC 컨트롤러를 기계와 공장 바닥에 분산된 I/O 장치에 연결하도록 설계된 일련 버스입니다.
현대 CNC 기계 도구에서 물리적인 I/O 제한 스위치, 소레노이드 밸브 출력, 누르기 버튼, 표시등, ATC 위치 센서는 수백 개에 달할 수 있습니다.
이 모든 것을 개별 전선으로 컨트롤러 캐비닛으로 돌려 보내는 것은 실용적이지 않을 것입니다. 대신, I/O 링크 2는 분산된 I/O 단위를 물리적 I/O 장치에 가까이 장착 할 수 있습니다.단 하나의 일련 케이블로 각 유닛을 컨트롤러로 다시 연결합니다..
I/O 링크 2는 동기화된 일련 프로토콜이다. 연결된 모든 I/O 슬레이브는 입력 상태를 전송하고 마스터로부터 정해진 주기로 결정적인 방식으로 출력 명령을 수신한다.
CNC의 PMC (프로그램 가능한 기계 컨트롤러) 는 I/O 링크 2 노드에서 I/O 상태를 마치 컨트롤러에 직접 연결된 것처럼 읽습니다.그리고 동일한 투명한 인터페이스를 통해 출력 상태를 설정.
물리적 거리, 분산 아키텍처, 그리고 일련 케이블은 PMC 사다리 논리에 보이지 않습니다.
A20B-2901-0582 CPU 보드에는 I/O 링크 2 마스터 인터페이스가 포함되어 있습니다. 버스를 구동하는 회로, 연결된 모든 슬로브를 조사합니다.그리고 CNC의 인터폴레이션 사이클 내의 모든 노드와 데이터를 교환.
CPU 모듈로서, A20B-2901-0582는 지원하는 제어 시스템에 대한 주요 처리 책임을 수행합니다.
FROM (Flash ROM) 모듈에서 로드된 제어 소프트웨어를 실행하고, RAM 모듈을 포함한 시스템의 메모리 지도를 관리합니다.그리고 제어 작업의 실시간 스케줄링을 처리합니다, PMC 사다리 실행, 운영자 인터페이스 처리 및 연결된 주변 장치와의 통신.
CPU 모듈의 장애는 제어 시스템의 완전한 장애로 이어집니다. CNC가 부팅되지 않거나 사이클 중간에 작동을 중단합니다.
시스템이 계속 실행되는 동안 특정 기능의 손실을 유발하는 주변 보드와 달리 CPU 모듈은 전체 제어 장치의 단일 장애 지점입니다.
이것은 A20B-2901-0582을 이 모듈 유형을 사용하는 FANUC 시스템을 사용하는 모든 생산 시설에서 가장 우선 순위의 예비 부품 중 하나로 만듭니다.
A20B-2901-0582가 교체되어야 할 경우 SRAM에 저장된 매개 변수 및 프로그램 데이터는 CPU 보드 자체보다는 별도의 RAM 모듈 (A20B-2901 시리즈 메모리 모듈) 에 저장되어 있을 것입니다.
메모리가 별도의 모듈에 있는 시스템에서는 CPU 보드를 교환하는 것은 반드시 모든 매개 변수를 다시 충전하는 것이 필요하지 않습니다.그리고 만약 그것이 손상되지 않은 채로 교체판으로 옮겨진다면, 시스템은 저장된 데이터로 다시 시작해야 합니다.
이 가정을 하기 전에 특정 기계의 시스템 아키텍처를 확인 합니다.
I/O 링크 2 구성 ∙ 슬레이브 주소, 연결된 장치 목록, I/O 할당 ∙는 일반적으로 SRAM에 PMC 매개 변수로 저장된다.
이것은 백업에서 설정된 나머지 매개 변수와 함께 복구됩니다.
A20B-2901-0582을 조작할 때 ESD 주의가 필수적입니다. CPU IC, CMOS 논리 및 I/O 링크 2 인터페이스 회로는 정전 전류에 민감합니다.
항상 선도적인 작업 표면에 연결된 ESD 손목띠로 판을 다룰 수 있습니다.
Q1: CNC가 예기치 않게 꺼졌고 이제 부팅되지 않습니다. 부팅 순서가 멈추기 전에 I/O 링크 2 알람만 표시됩니다. A20B-2901-0582가 잘못 될 수 있습니까?
부팅을 막는 I/O 링크 2 알람은 I/O 링크 2 마스터 인터페이스에 영향을 미치는 CPU 모듈 오류를 나타낼 수 있습니다.또는 예상대로 응답하지 않는 연결된 I/O 링크 2 슬레이브 장치.
모든 I/O 링크 2 슬레이브 케이블을 보드에서 분리하고 부팅을 시도해보세요. 만약 시스템 부팅에 슬레이브가 연결되지 않는다면 문제는 슬레이브 장치 또는 그 케이블 중 하나에 있습니다.CPU 보드 자체는 아닙니다..
만약 모든 슬레이브가 끊어지고도 알람이 계속되면 A20B-2901-0582의 I/O 링크 2 회로나 CPU 기능이 고장 났을 것입니다.
Q2: CNC는 실행되지만 I/O Link 2에 연결된 모든 원격 I/O 래크가 직접 I/O (주 I/O 보드에 연결된) 가 정상적으로 작동하는 동안 경보를 표시합니다. 진단은 무엇입니까?
원격 I/O 래크가 직접 I/O가 작동하는 동안 경보하는 것은 일반적으로 I/O 링크 2 버스 또는 마스터 인터페이스에 가리키며 CNC CPU 또는 PMC 논리 (이 또한 직접 I/O에 영향을 줄 것입니다) 에 가리키지 않습니다.손상 또는 느슨한 연결을 위해 I/O 링크 2 케이블 라우팅 및 커넥터를 확인.
케이블과 커넥터가 손상되지 않은 것으로 확인되면 A20B-2901-0582의 I/O 링크 2 마스터 인터페이스가 고장 났을 수 있습니다.
CPU 보드를 교체하는 것이 다음 진단 단계입니다.
Q3: A20B-2901-0582를 교체 한 후 CNC 부팅은 하지만 I/O 링크 2 토폴로지는 장치가 잘못된 주소로 표시됩니다. 무엇을 확인해야합니까?
I/O 링크 2 장치 주소는 PMC 매개 변수에서 구성됩니다. 매개 변수 백업이 보드 교체 후 완전히 재부하되지 않은 경우,또는 RAM 모듈이 교체 과정에서 청소되었다면, I/O 링크 2 주소 지도는 물리적 설치와 일치하지 않을 수 있습니다.
전체 PMC 매개 변수 백업을 시스템으로 다시 로드합니다.
백업이 없으면 기계 제조사의 I/O Link 2 구성 문서를 따라 I/O Link 2 장치 주소를 수동으로 다시 입력해야 합니다.
Q4: A20B-2901-0582는 한 가지 FANUC CNC 모델에 특이합니까? 아니면 여러 플랫폼에 서비스를 제공합니까?
A20B-2901 시리즈 모듈은 A20B-2901 모듈 인터페이스 표준을 통해 여러 FANUC CNC 플랫폼에 서비스를 제공합니다.
The specific compatible control platforms for the 0582 variant are defined by the machine's hardware configuration — the module's physical interface and communication protocol must match the main CPU board or system board it is installed with.
교체품을 구매하기 전에 특정 기계의 하드웨어 문서 또는 FANUC의 부품 호환성 테이블을 참조하여 호환성을 확인합니다.
Q5: A20B-2901-0582는 생산 환경에서 지속적으로 작동하는 기계에 있습니다. 어떻게이 보드에 대한 예비 부품 전략 접근해야합니까?
연속적으로 작동하는 생산 기계의 경우, 적어도 검증된 좋은 A20B-2901-0582 예비 기계 하나를 현장에서 보관하는 것이 강력하게 권장됩니다.
CPU 모듈 고장이 발생하면 작업 방안 없이 기계가 완전히 정지됩니다.
판은 ESD 안전 포장재, 온도 조절 환경에서 보관되어야 하며, 보관 조건이 적절하다는 것을 확인하기 위해 주기적으로 점검되어야 합니다.
또한 I/O 링크 2 채널 할당 및 PMC 구성은 가능한 한 빨리 교체 및 재사용이 진행될 수 있도록 예비 보드와 함께 문서화되어 보관되어야 합니다.
