| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE ROHS |
| 모델 번호 | A20B-2901-0480 |

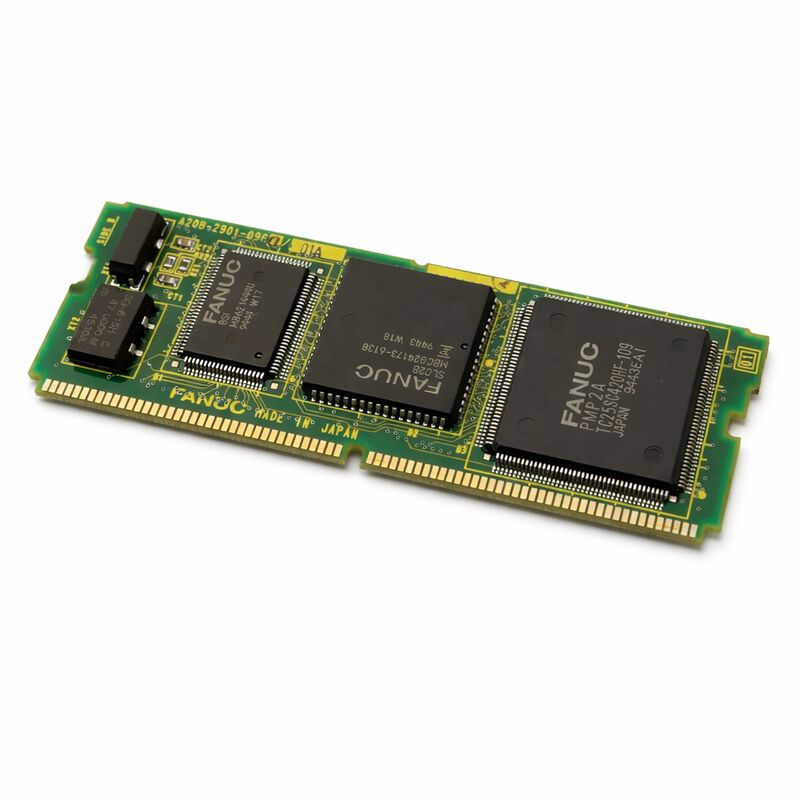

부품 번호: A20B-2901-0480
제조사: FANUC Corporation (일본)
제품 유형: 제어 PCB 모듈
보드 시리즈: A20B-2901
적용 분야: FANUC CNC 컨트롤러 및 자동화 시스템
A20B-2901-0480은 FANUC의 A20B-2901 시리즈에 속하는 PCB 모듈입니다. 이 시리즈는 FANUC의 CNC 컨트롤러 전반에 걸쳐 사용되는 인쇄 회로 기판 모듈 제품군으로, 이전 i 시리즈 컨트롤러 세대의 메모리, 시스템 제어, PMC, 서보 인터페이스 및 확장 기능을 포함합니다.
A20B-2901 시리즈는 FANUC의 Series 15, 16, 18, 20, 21 컨트롤러 플랫폼에서 기능적인 플러그인 모듈로 사용되었으며, 메인 컨트롤러 보드의 지정된 위치에 설치하여 특정 컨트롤러 기능을 확장하거나 정의했습니다.
A20B-2901 시리즈가 사용되는 모듈식 아키텍처는 이 세대 FANUC 컨트롤러 설계의 특징 중 하나였습니다. FANUC는 고정 구성 컨트롤러를 생산하는 대신, 다양한 기능 모듈을 위한 소켓이 있는 컨트롤러 메인 보드를 설계했습니다.
각 모듈은 정의된 기능을 수행했습니다. 기계 제작자는 기계의 요구 사항에 맞는 조합을 선택했습니다.
그 결과, 표준화된 모듈 라이브러리에서 중복 기능이나 누락된 기능 없이 애플리케이션에 정확하게 구성할 수 있는 컨트롤러가 탄생했습니다.
A20B-2901-0480은 이 라이브러리의 한 구성원입니다.
컨트롤러 아키텍처 내에서의 특정 기능으로 인해, 이 모듈로 구성된 기계에 필수적인 구성 요소입니다. 이 모듈이 고장 나면 제공했던 특정 기능이 손실되며, 기계의 올바른 작동은 복구에 달려 있습니다.
| 매개변수 | 값 |
|---|---|
| 부품 번호 | A20B-2901-0480 |
| 제조사 | FANUC Corporation |
| 제품 유형 | 제어 PCB 모듈 |
| 보드 시리즈 | A20B-2901 |
| 적용 분야 | FANUC CNC 컨트롤러 시스템 |
| 호환 시스템 | FANUC Series 15 / 16 / 18 / 20 / 21 및 호환 |
| 원산지 | 일본 |
| 작동 온도 | 0 – 55°C |
| 보관 온도 | −20 – 60°C |
| 습도 | 최대 75% RH (비응축) |
| 사용 가능한 상태 | 신품 (잉여) / 리퍼비시 / 수리됨 |
A20B-2901 시리즈는 FANUC의 모듈식 컨트롤러 모듈 제품군 내에서 A20B-2900 시리즈의 후속 세대입니다.
두 시리즈는 동일한 아키텍처 역할을 공유합니다. 즉, 이전 i 시리즈 CNC 컨트롤러를 위한 플러그인 기능 모듈이지만, A20B-2901 시리즈는 FANUC의 Series 15/16/18/20/21 플랫폼의 개선과 함께 이루어진 하드웨어 세대 전환을 반영합니다.
A20B-2901 제품군 내에서 기능 범위는 다음과 같습니다. 프로그램 및 매개변수 저장을 위한 다양한 용량의 SRAM 메모리 모듈, 작업 메모리를 위한 DRAM 모듈, I/O 링크 인터페이스 유무에 따른 PMC 제어 모듈, 비휘발성 소프트웨어 저장을 위한 FROM 모듈, 특정 애플리케이션을 위한 전용 기능 모듈.
각 변형은 전체 부품 번호로 식별됩니다. A20B-2901 접두사를 공유하지만 접미사가 다른 변형은 다른 기능을 수행하며 상호 교환할 수 없습니다.
이 기능 범위 내에서 A20B-2901-0480의 위치는 특정 역할을 부여합니다.
컨트롤러의 하드웨어 설명서에는 어떤 모듈이 어떤 보드 소켓에 속하며 해당 위치에서 어떤 기능을 제공하는지 나열되어 있습니다.
이 설명서는 -0480이 사용되는 컨트롤러 구성에 기여하는 바를 이해하는 데 결정적인 참고 자료입니다.
A20B-2901 시리즈 모듈을 사용하는 FANUC 컨트롤러 유지보수는 모든 모듈식 산업용 컨트롤러와 동일한 구조화된 접근 방식을 따릅니다.
첫 번째 원칙은 올바른 고장 식별입니다.
모듈 고장은 모듈이 담당하는 기능 영역에 알람을 발생시킵니다. 알람 코드를 정확하게 식별하고 해당 기능을 담당하는 모듈에 매핑하면 올바른 구성 요소에 대한 교체 노력을 집중할 수 있습니다.
두 번째 원칙은 커넥터 확인입니다. 모듈을 교체하기 전에 모듈의 커넥터가 양호한 상태이고 완전히 연결되었는지 확인하십시오. 간헐적인 보드 관련 알람은 종종 보드 고장보다는 커넥터 고장인 경우가 많습니다.
모듈을 다시 장착하고 커넥터 접점을 청소하면 많은 보드 고장으로 보이는 문제가 해결됩니다.
세 번째 원칙은 정확한 부품 번호 일치입니다.
A20B-2901 시리즈에는 많은 변형이 있습니다. 변형 간의 물리적 유사성은 전기적 호환성을 나타내지 않습니다. 정확한 부품 번호 일치만이 교체 모듈이 올바른 위치에서 올바른 기능을 수행함을 보장합니다.
네 번째 원칙은 데이터 준비입니다. 모듈이 휘발성 데이터(매개변수, 프로그램 데이터, 기계 상수)를 저장하는 경우, 제거하기 전에 전체 백업을 수행해야 합니다. 교체 모듈은 비어 있는 상태로 시작됩니다.
백업에서 복원하는 것이 수동 재입력 없이 데이터를 복구하는 유일한 방법입니다.
A20B-2901 시리즈는 현재 레거시로 간주되는 컨트롤러, 즉 i 시리즈 이전의 Series 15, 16, 18, 20, 21 세대를 위해 생산되었습니다. FANUC는 최신 컨트롤러 플랫폼으로 전환한 후 이러한 모듈의 원래 생산을 중단했습니다.
이러한 컨트롤러로 구동되는 기계는 여전히 서비스 중입니다. 많은 기계는 운영자가 앞으로 몇 년 동안 유지 관리하려는 생산 능력을 나타냅니다.
이러한 기계를 지원하는 공급망(폐기된 장비의 테스트된 잉여 재고, 새 부품 및 기능 테스트를 거친 전문적으로 리퍼비시된 모듈, 구성 요소 수준 수리 서비스)은 여전히 활발하고 접근 가능합니다.
A20B-2901-0480 교체품을 소싱할 때 전체 부품 번호와 가능한 경우 하드웨어 개정 접미사를 지정하십시오. 보드 개정 접미사는 모듈 생산 중에 이루어진 PCB 레이아웃 또는 구성 요소 변경을 나타냅니다.
나중 개정판은 일반적으로 이전 개정판 소켓과 하위 호환되지만, 특정 애플리케이션에 대해 이를 확인하면 예상치 못한 호환성 문제를 피할 수 있습니다.
Q1: 컨트롤러에서 이 모듈이 담당하는 기능 영역에 매핑되는 알람이 발생합니다. 모듈 커넥터는 이미 양호한 것으로 확인되었습니다. 다음 진단 단계는 무엇입니까?
커넥터가 양호한 것으로 확인되었고 알람이 지속되면, 가장 엄격한 다음 단계는 모듈 교체 테스트입니다. 동일한 소켓에 동일한 부품 번호의 알려진 양호한 모듈을 설치하고 알람이 해제되는지 관찰하십시오.
그렇다면 원래 모듈이 고장난 것으로 확인됩니다. 알람이 알려진 양호한 모듈을 따라 해당 소켓으로 이동하면, 고장은 모듈 자체보다는 메인 보드의 소켓 영역에 있습니다.
Q2: A20B-2901-0480 모듈이 확인된 고장 후 교체되었습니다. 교체 보드가 원래 알람을 해결했지만 이제 다른 관련 알람이 나타납니다. 무슨 일입니까?
모듈 교체 후 새롭지만 관련 있는 알람은 원래 알람이 아직 해결되지 않은 근본적인 조건의 증상이었음을 나타낼 수 있습니다. 예를 들어, 원래 모듈을 손상시킨 전원 공급 장치 과도 현상이 교체품에 계속 스트레스를 줄 수 있습니다.
또 다른 가능성은 교체 모듈의 하드웨어 개정이 주변 회로의 미미한 조건을 노출시키는 사소한 작동 차이가 있다는 것입니다.
알람 설명서를 주의 깊게 검토하고 새 알람이 모듈 자체를 가리키는지 또는 모듈이 상호 작용하는 회로를 가리키는지 확인하십시오.
Q3: 모듈에 눈에 띄는 물리적 손상은 없지만 간헐적으로 고장납니다. 어떻게 처리해야 합니까?
눈에 띄는 손상 없이 간헐적으로 고장나는 것은 일반적으로 구성 요소가 한계에서 작동하고 있음을 나타냅니다. 전해 커패시터, 특정 IC 및 솔더 조인트 무결성 문제는 모두 간헐적인 동작을 유발할 수 있습니다.
이러한 상태의 보드는 계속 작동하면 영구적인 고장으로 진행될 가능성이 높습니다. 기계가 교체 모듈로 계속 작동하는 동안 보드를 자격을 갖춘 수리 서비스에 평가를 위해 보낼 수 있다면, 간헐적인 보드는 폐기되는 대신 수리될 수 있습니다.
폐기 전에 평가하는 것이 경제적인 접근 방식입니다.
Q4: A20B-2901-0480을 장기 예비용으로 어떻게 포장하고 보관해야 합니까?
정전기 방지 포장재(원래 폼 및 백 포장재 또는 동등한 정전기 방지 재료)에 보관하십시오. 제어된 환경(안정적인 온도(실온), 낮은 습도, 온도 순환 없음)에 보관하십시오.
매년 습기 손상 또는 커넥터 접점의 산화 징후가 있는지 검사하십시오. 산화된 접점은 적절한 전자 제품용 접점 세척제로 청소하십시오.
전체 부품 번호와 보관 날짜를 패키지에 라벨링하십시오. 모듈에 백업 배터리가 있는 경우, 저장된 내용을 유지하기 위해 정기적으로 배터리를 확인하고 교체하십시오.
Q5: 이 모듈은 Series 16 및 Series 18 컨트롤러 모두에 사용할 수 있습니까, 아니면 하나에만 특정됩니까?
Series 16 및 Series 18 간의 호환성은 모듈이 담당하는 특정 기능과 컨트롤러의 하드웨어 세대에 따라 다릅니다.
일부 A20B-2901 모듈은 기능(예: 메모리 저장)이 두 가지 모두에 충분히 일반적이어서 여러 시리즈에 걸쳐 호환되는 것으로 문서화되어 있습니다.
다른 모듈은 구성별입니다.
각 특정 시리즈 및 모델에 대한 컨트롤러의 하드웨어 설명서가 권위 있는 출처입니다. 물리적 장착만으로 시리즈 간 호환성을 가정하지 마십시오.
