| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE RoHS |
| 모델 번호 | A16B-1210-0801 |
"MPG"는 수동 펄스 생성기(Manual Pulse Generator)의 약자로, 기계 작업자가 CNC 축을 수동으로 정밀하게 이동하는 데 사용하는 회전식 엔코더 핸드휠입니다. 작업자가 핸드휠을 돌리면 전기 펄스가 생성됩니다. CNC는 이러한 펄스를 선택 가능한 스케일(일반적으로 핸드휠 클릭당 0.001mm, 0.01mm 또는 0.1mm에 해당하는 펄스당 ×1, ×10 또는 ×100)로 제어된 축 동작으로 변환합니다.

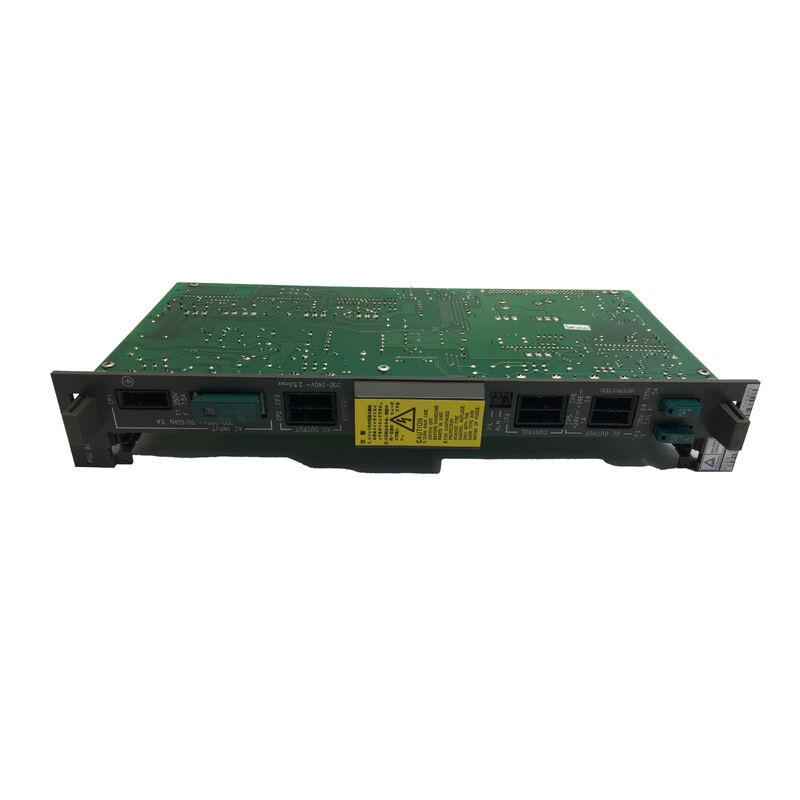

A16B-1210-0801은 시리즈 0-A, 0-B, 0-C, 0-F, 00B 및 00C CNC 시스템용 전용 MPG 인터페이스 PCB입니다. 이는 핸드휠의 펄스 트레인을 수신하여 수동 축 위치 지정을 위한 올바른 형식으로 CNC의 보간 엔진에 전송합니다.
| 매개변수 | 값 |
|---|---|
| 호환 가능 | 시리즈 0-A, 0-B, 0-C, 0-F, 00B, 00C |
| 인터페이스 | MPG(수동 펄스 발생기) |
| 보드 유형 | 인터페이스 PCB |
| 시리즈 | A16B-1210 |
| 애플리케이션 | 핸드휠 수동 축 제어 |
MPG(핸드휠)는 직교 엔코더 신호(90° 위상 관계의 두 펄스 채널(A 및 B))를 생성합니다. 이 직각 위상 인코딩을 통해 인터페이스 보드는 회전 방향과 펄스 수를 모두 결정할 수 있습니다.
A16B-1210-0801은 다음과 같은 직교 신호를 수신합니다.
펄스 카운트:인터페이스는 핸드휠에서 들어오는 펄스를 실시간으로 계산하여 정확한 핸드휠 회전 수를 유지합니다.
방향을 결정합니다:채널 A와 B 사이의 위상 관계는 핸드휠이 시계 방향(양의 축 방향) 또는 시계 반대 방향(음의 축 방향)으로 회전하는지 여부를 인터페이스 보드에 알려줍니다.
배율 승수를 적용합니다.×1/×10/×100 스케일 선택(운전자 모드 스위치에서)이 펄스 카운트에 적용되어 명령된 축 변위를 생성합니다.
CNC로 전송:포맷된 위치 명령은 핸드휠 입력에 응답하여 부드러운 축 동작을 실행하는 CNC의 보간 기능으로 전송됩니다.
MPG 핸드휠이 작동하지 않음:FANUC 시리즈 0-C CNC의 MPG 핸드휠이 축 이동을 중지합니다. 핸드휠 자체는 올바르게 테스트됩니다. 핸드휠을 돌리면 JOG-HANDLE 모드에서도 동작이 발생하지 않습니다. A16B-1210-0801 인터페이스 보드가 결함으로 식별됩니다. 교체하면 핸드휠로 제어되는 축 위치가 복원됩니다.
시리즈 0-B CNC 핸드휠 인터페이스 유지 관리:A 시리즈 0-B CNC는 제어 전자 장치 유지 관리를 받습니다. A16B-1210-0801 MPG 인터페이스 보드는 앞으로 안정적인 핸드휠 작동을 보장하기 위해 교체됩니다.
Q1: MPG 인터페이스에 전용 PCB가 필요한 이유는 무엇입니까?
MPG 핸드휠은 실시간으로 직교 엔코더 신호를 생성합니다. 이러한 신호는 CNC 서보 업데이트 속도로 수신, 디코딩, 크기 조정 및 CNC 보간 기능으로 전송되어야 합니다. 이 전용 하드웨어 디코딩을 메인 CPU 보드에 통합하면 회로가 복잡해집니다. 별도의 인터페이스 PCB는 MPG 신호 처리를 분리하고 메인 보드 설계를 단순화합니다.
Q2: A16B-1210-0801이 실패하면 어떻게 됩니까? 축을 계속 이동할 수 있습니까?
MPG 인터페이스가 실패하면 HANDLE 모드(핸드휠 제어 조그)가 손실됩니다. JOG 모드(프로그램된 이송 속도의 푸시 버튼 제어 조그) 및 MDI 모드(프로그램 제어 모션)는 MPG 인터페이스에 의존하지 않으므로 일반적으로 계속 작동합니다. 자동 프로그램 실행도 영향을 받지 않습니다. 핸드휠 입력 채널만 손실됩니다.
Q3: A16B-1210-0801은 모든 시리즈 0-A~00C CNC 기계 유형(선반, 머시닝 센터)과 호환됩니까?
예. "#0A/B/C/F/00B/C" 호환성 지정은 각 CNC 시리즈 내의 모든 기계 유형, 즉 머시닝 센터(0-MC, 0-MD, 0-MF), 터닝 센터(0-TC, 0-TD, 0-TF) 및 Series 0 제품군 내의 기타 기계 유형을 포괄합니다. MPG 인터페이스 하드웨어는 기계 유형 구성과 무관합니다.
Q4: A16B-1210-0801을 교체하려면 MPG 매개변수 조정이 필요합니까?
MPG의 배율 승수(×1/×10/×100) 및 축 할당은 MPG 인터페이스 보드가 아닌 CNC의 메인 SRAM에 저장되는 CNC 매개변수에서 구성됩니다. 교체용 A16B-1210-0801을 장착한 후 기존 MPG 매개변수가 자동으로 적용됩니다. 생산에 복귀하기 전에 각 축의 HANDLE 모드에서 핸드휠 기능을 확인하십시오.
