| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE ROHS |
| 모델 번호 | A20b-2901-0360 |

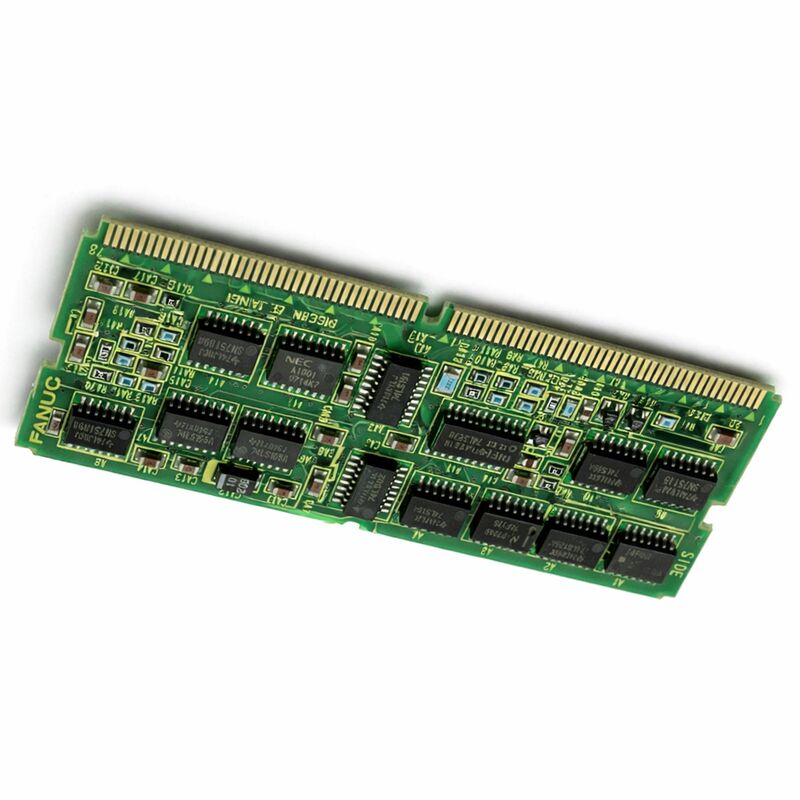

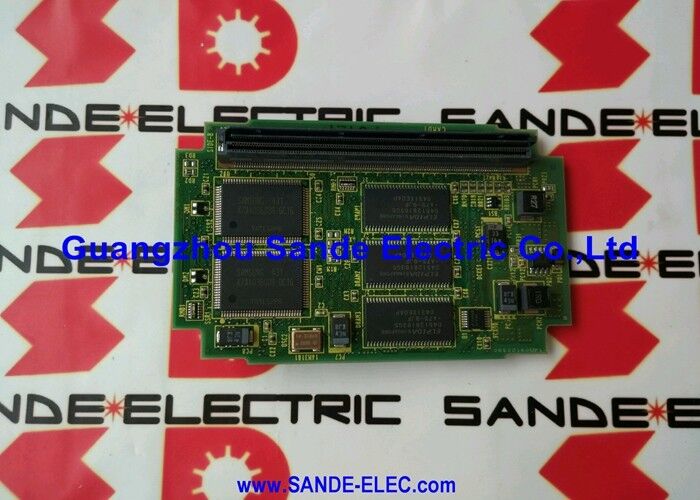

부품 번호: A20B-2901-0360
제조사: FANUC Corporation (일본)
제품 유형: 서보 인터페이스 모듈 PCB
보드 시리즈: A20B-2901
호환 시스템: FANUC 시리즈 15-B CNC 컨트롤
용도: 시리즈 15-B 컨트롤러용 서보 축 인터페이스
A20B-2901-0360은 FANUC의 시리즈 15-B CNC 컨트롤러용 서보 인터페이스 모듈입니다. 이 컨트롤러는 FANUC 15 시리즈 세대에서 가장 높은 성능을 자랑하는 단일 경로 플랫폼입니다.
이 보드는 시리즈 15-B의 메인 CPU 보드와 공작 기계의 축에 동력을 공급하는 서보 드라이브 장치 간의 서보 제어 인터페이스를 제공합니다.
시리즈 15-B의 모듈식 보드 아키텍처에서 이 모듈은 컨트롤러의 보간 위치 명령을 연결된 드라이브 장치가 작동할 수 있는 서보 드라이브 인터페이스 신호로 변환하는 특정 모듈입니다.
FANUC의 시리즈 15는 CNC 세대의 주력 제품이었습니다. 이 플랫폼은 가장 높은 정밀도 요구 사항을 가진 복잡한 다축 가공을 위해 설계되었습니다.
시리즈 15-B는 진화된 변형으로, 시리즈 15 아키텍처에 향상된 처리 속도와 강화된 서보 제어 기능을 제공했습니다.
시리즈 15-B 컨트롤러를 사용한 기계는 특징적으로 복잡했습니다. 5개 이상의 제어 축을 가진 대형 가공 센터, 다중 팔레트 시스템, 서보 성능이 부품 품질을 직접 결정하는 정밀 연삭기 등이었습니다.
서보 인터페이스 모듈은 A20B-2901 제품군 내의 특정 보드 유형으로, 컨트롤러의 디지털 서보 명령과 기계 캐비닛의 물리적 드라이브 장치 간의 전기 및 신호 인터페이스를 제공합니다.
이 모듈이 고장 나면 컨트롤러가 서보 드라이브와 올바르게 통신할 수 없으며 축 이동이 불가능하거나 불규칙해집니다.
| 매개변수 | 값 |
|---|---|
| 부품 번호 | A20B-2901-0360 |
| 제조사 | FANUC Corporation |
| 제품 유형 | 서보 인터페이스 모듈 PCB |
| 보드 시리즈 | A20B-2901 |
| 호환 시스템 | FANUC 시리즈 15-B CNC 컨트롤 |
| 용도 | 서보 축 인터페이스 |
| 원산지 | 일본 |
| 작동 온도 | 0 ~ 55°C |
| 보관 온도 | −20 ~ 60°C |
| 습도 | 최대 75% RH (비응축) |
| 사용 가능한 상태 | 신품 (잉여) / 리퍼비시 / 수리됨 |
시리즈 15-B 컨트롤러는 분산 보드 아키텍처를 사용했습니다. 메인 CPU 보드는 프로그램 실행 및 보간을 처리했습니다. 축 제어 보드는 여러 축 그룹에 대한 서보 루프를 처리했습니다. 서보 인터페이스 모듈인 A20B-2901-0360은 컨트롤러의 서보 제어 전자 장치와 물리적 드라이브 연결 간의 특정 인터페이스 하드웨어를 제공했습니다.
FANUC의 서보 제어 아키텍처에서 위치 루프는 컨트롤러에서 실행됩니다.
컨트롤러는 각 축이 있어야 할 위치를 계산하고 현재 위치(엔코더 피드백에서)와 비교하여 속도 명령을 생성합니다. 이 속도 명령은 서보 인터페이스 모듈을 통해 전기 신호로 드라이브 장치로 전달됩니다.
드라이브 장치는 속도 명령을 모터 전류로 변환합니다.
엔코더 피드백은 동일한 인터페이스 모듈을 통해 컨트롤러로 다시 돌아옵니다.
따라서 서보 인터페이스 모듈의 역할은 송신 및 수신 모두입니다. 송신: 컨트롤러의 디지털 속도 명령에서 드라이브 인터페이스 신호를 생성합니다.
수신: 엔코더 피드백을 수신하고 컨트롤러의 위치 측정 회로에 맞게 조정합니다. 정확한 서보 제어를 위해서는 두 경로 모두 올바르게 작동해야 합니다.
시리즈 15-B는 레거시 CNC 시장에서 독특한 위치를 차지합니다. 이 기계는 진정으로 유능한 하드웨어였습니다. 15 시리즈의 서보 제어 알고리즘은 당시로서는 정교했으며, 소형 컨트롤러로는 달성할 수 없는 고속 고정밀 가공을 지원했습니다.
시리즈 15-B 컨트롤러가 장착된 기계는 일반적으로 고부가가치 생산 장비였습니다. 다축 가공 센터, 정밀 연삭기, 복잡한 다중 팔레트 유연 생산 셀 등이었습니다.
이러한 기계 중 상당수는 여전히 생산적으로 사용되고 있습니다.
시리즈 15-B 장착 기계에 대한 투자는 상당했으며, 기계의 기계적 능력은 종종 전자 제어가 제공할 수 있는 것 이상이었습니다. 즉, 구형 교체품보다 작동하는 15-B 컨트롤러가 장착된 기계가 훨씬 더 잘 작동합니다.
따라서 시리즈 15-B 컨트롤러를 유지 관리하는 것은 많은 기계 소유자에게 실용적이고 경제적으로 합리적인 선택입니다.
이 플랫폼의 서보 인터페이스인 A20B-2901-0360은 이러한 유지 관리를 가능하게 하는 구성 요소 중 하나입니다.
애프터마켓 공급망에서 이 부품을 구할 수 있다는 사실은 시리즈 15-B 기계를 계속 가동할 수 있게 합니다.
A20B-2901-0360에 결함이 발생하면 시리즈 15-B 컨트롤러는 서보 드라이브와 올바르게 인터페이스하는 능력을 잃게 됩니다.
모듈의 어떤 회로가 고장 났는지에 따라 증상은 축 이동 완전 상실(드라이브가 속도 명령을 받지 못함)부터 서보 팔로잉 오류(피드백이 잘못 처리되어 위치 오류가 누적됨)까지 다양합니다. 경우에 따라서는 결함이 간헐적일 수 있습니다. 즉, 모듈이 특정 조건에서는 작동하지만 다른 조건에서는 실패하여 불규칙한 축 동작을 유발합니다.
모듈을 교체하기 전에 모듈과 관련된 커넥터가 깨끗하고 완전히 장착되었는지 확인하십시오.
서보 인터페이스 모듈 결함은 부분적으로 연결되었거나 접촉이 산화된 커넥터로 인해 종종 오진됩니다.
커넥터를 다시 장착하면 보드 교체 없이도 많은 명백한 보드 결함이 해결됩니다.
커넥터가 양호한 것으로 확인되었지만 결함이 지속되면 보드 교체가 올바른 조치입니다.
교체 후 기계를 생산에 투입하기 전에 축 서보 성능(위치 정확도, 절삭 부하 시 속도 안정성, 엔코더 피드백 처리)이 사양 내에 있는지 확인하십시오.
Q1: 시리즈 15-B 컨트롤러에서 모든 축에 대해 동시에 서보 팔로잉 오류 경고가 표시됩니다. 드라이브와 모터는 손상되지 않은 것으로 보입니다. 이것이 A20B-2901-0360 때문일 수 있습니까?
모든 축에 대한 동시 서보 팔로잉 오류와 드라이브 및 모터가 양호한 것으로 확인된 경우, 공유 인터페이스 회로의 서보 인터페이스 모듈 결함과 일치합니다.
모든 축 명령의 공통 경로는 서보 인터페이스 모듈을 통과합니다.
모듈의 공유 회로(보드 전원 공급 장치, 공통 버스 인터페이스)가 고장 나면 모든 축이 동시에 영향을 받습니다.
먼저 커넥터 장착 상태를 확인한 후 결함이 지속되면 보드 교체로 진행하십시오.
Q2: 다른 축은 정상인데 한 축만 팔로잉 오류를 보입니다. 해당 축의 드라이브와 모터는 양호한 것으로 테스트되었습니다. 이것이 서보 인터페이스 모듈 때문입니까?
확인된 드라이브 및 모터가 양호한 단일 축 결함은 서보 인터페이스 모듈의 단일 채널 회로와 해당 축의 엔코더 피드백 케이블 사이에서 모호합니다. 모듈에는 각 피드백 경로에 대한 축별 회로가 있습니다.
하지만 엔코더 케이블 결함이 보드의 단일 채널 결함보다 더 흔합니다.
보드에 채널별 결함이 있다고 결론 내리기 전에 해당 축의 엔코더 피드백 커넥터를 검사하고 다시 장착하십시오.
Q3: 기계는 자동 모드에서 작동하지만 이전보다 표면 마감이 약간 더 나쁩니다. 경고는 발생하지 않습니다. 서보 인터페이스 모듈이 기여하고 있을 수 있습니까?
경고 없이 표면 마감이 저하되고 기계가 정상적으로 작동하는 경우, 서보 성능의 미묘한 변화를 나타냅니다.
서서히 고장 나는 서보 인터페이스 모듈은 피드백 경로에 약간의 노이즈나 신호 왜곡을 유발하여, 명백한 위치 경고를 발생시키기 전에 표면 마감 저하로 나타나는 사소한 속도 불안정성을 초래할 수 있습니다.
축 속도 리플, 절삭 중 전류 패턴과 같은 서보 진단 데이터를 과거 기준선과 비교하십시오.
이러한 값의 저하와 표면 마감 문제가 함께 나타나는 것은 보드가 원인임을 뒷받침합니다.
Q4: A20B-2901-0360은 제조업체에서 단종되었다고 설명되어 있습니다. 시리즈 15-B 기계에 대한 장기 지원이 여전히 실용적입니까?
시리즈 15-B 기계에 대한 장기 지원은 애프터마켓 공급망을 통해 실용적입니다.
해체된 기계에서 테스트된 잉여 보드, 부품 교체 및 기능 테스트를 거친 전문적으로 리퍼비시된 보드, 부품 수준 수리 서비스 등이 공급에 기여합니다.
시리즈 15-B 설치 기반은 향후 몇 년 동안 이 공급망을 유지하기에 충분히 큽니다.
유지 관리 재고 계획(설치된 장치가 고장 나기 전에 테스트된 예비 모듈을 확보하는 것)은 장기적인 시리즈 15-B 지원을 위한 가장 효과적인 접근 방식입니다.
Q5: A20B-2901-0360을 교체한 후 서보 매개변수를 다시 로드해야 합니까?
서보 매개변수(각 축의 속도 루프 이득, 위치 루프 이득, 피드포워드 매개변수)는 서보 인터페이스 모듈 자체가 아닌 컨트롤러의 비휘발성 메모리(SRAM 또는 FROM)에 저장됩니다.
모듈을 교체해도 저장된 매개변수에는 영향을 미치지 않습니다. 그러나 새 모듈이 원래 모듈과 동등한 서보 성능을 제공하는지 확인하기 위해 교체 후 완전한 서보 튜닝 검증을 권장합니다.
실제 서보 동작을 기계의 문서화된 축 성능 사양과 비교하십시오.
