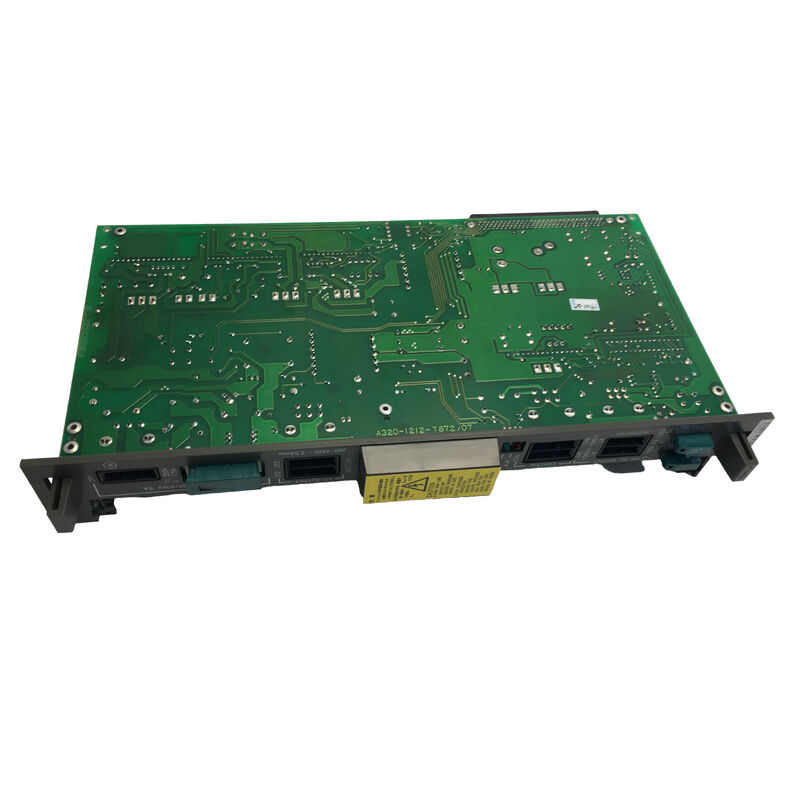

A16B-1200-0880 Fanuc PCB 보드 A16B12000880 AI6B-I2OO-O88O

A16B-1200-0880 | FANUC Power Mate A 및 B 서보 제어 PCB - 소형 CNC 서보 드라이브 보드

FANUC Power Mate - 소형 CNC 서보 제어 장치

FANUC Power Mate 시리즈는 서보 드라이브 시스템과 직접 통합되도록 설계된 소형 CNC 컨트롤러 클래스를 대표합니다. 표준 FANUC CNC 시스템이 독립형 서보 드라이브에 연결된 별도의 제어 캐비닛을 사용하는 경우 Power Mate는 CNC 제어 인텔리전스를 드라이브 하드웨어 자체 내부 또는 옆에 내장합니다.

A16B-1200-0880은 Power Mate A 및 Power Mate B 컨트롤러 모두를 위한 전용 서보 제어 PCB입니다. Power Mate 시스템으로 구동되는 축에 대한 서보 루프 실행 및 제어 신호를 관리합니다.

주요 제품 정보

서보 제어 PCB 기능

A16B-1200-0880은 Power Mate 시스템 내에서 서보 축 제어 기능을 수행합니다.

속도 루프 실행:서보 제어 PCB는 Power Mate의 CNC CPU로부터 위치 명령을 수신하고 속도 제어 루프를 실행합니다. 즉, 필요한 속도로 명령된 위치를 달성하는 데 필요한 모터 속도 명령을 계산합니다.

전류 조절 인터페이스:서보 PCB는 드라이브의 전력단에 제어 신호를 제공하여 필요한 토크를 생성하는 모터 전류를 조절합니다.

피드백 인터페이스:서보 모터의 인코더 피드백은 서보 제어 PCB에 연결되어 속도 및 위치 루프를 실시간으로 닫습니다.

응용 시나리오

Power Mate 서보 제어 오류:FANUC Power Mate 컨트롤러는 서보 알람을 생성하며 축 동작이 중지되고 서보 오류 코드가 표시됩니다. A16B-1200-0880은 서보 제어 PCB 결함으로 식별됩니다. 교체하면 서보 축 제어가 복원됩니다.

Power Mate B 유지 관리:Power Mate B가 장착된 연삭기는 계획된 유지 관리를 받고 있습니다. A16B-1200-0880 서보 제어 PCB는 드라이브 전자 장치 갱신의 일부로 교체됩니다.

FAQ

Q1: FANUC Power Mate는 무엇이며 표준 FANUC CNC와 어떻게 다릅니까?

Power Mate는 서보 드라이브 시스템과 통합되거나 바로 인접한 소형 CNC 컨트롤러입니다. 표준 FANUC CNC(시리즈 0, 16, 18)는 별도의 캐비닛에 있는 모든 기능을 갖춘 기계 컨트롤러입니다. Power Mate는 간단한 단일 축에서 제한된 축 애플리케이션을 위해 설계되었습니다. 즉, 전체 CNC 캐비닛을 설치하지 않고도 서보 드라이브를 직접 제어할 수 있는 소형 폼 팩터의 CNC 기능입니다.

Q2: A16B-1200-0880은 Power Mate A와 Power Mate B를 모두 지원합니까?

예. 서보 제어 PCB A16B-1200-0880은 Power Mate A 및 Power Mate B 컨트롤러 모두에 대해 확인되었습니다. 둘 다 이 공통 서보 제어 보드 아키텍처를 공유합니다. 호환되는 컨트롤러 모델에 따라 소프트웨어 또는 매개변수의 차이점이 결정됩니다. 하드웨어 보드 자체는 두 변형 모두에 공통입니다.

Q3: A16B-1200-0880 오류를 나타내는 서보 알람은 무엇입니까?

서보 제어 PCB와 관련된 서보 오류는 일반적으로 Power Mate의 알람 디스플레이에 서보 증폭기 알람, 전류 루프 오류 또는 속도 제어 오류로 나타납니다. 이는 엔코더 알람(모터 또는 엔코더 케이블을 가리키는) 및 전원 공급 장치 오류와는 다릅니다. 인코더와 전원 공급 장치가 건강한 것으로 확인되었지만 서보 알람이 지속되는 경우 A16B-1200-0880이 다음 진단 단계입니다.

Q4: A16B-1200-0880을 교체하려면 서보 파라미터를 다시 입력해야 합니까?

Power Mate 축의 서보 매개변수는 서보 제어 PCB와 별도로 컨트롤러의 매개변수 메모리에 있습니다. 교체 보드를 장착한 후 Power Mate는 기존 서보 매개변수를 다시 적용합니다. 생산에 복귀하기 전에 저속에서 서보 응답을 확인하십시오. Power Mate의 매개변수 메모리도 영향을 받은 경우 테스트하기 전에 백업에서 복원하십시오.

Q5: A16B-1200-0880을 취급할 때 어떤 ESD 예방 조치가 적용됩니까?

ESD 안전 매트에 접지된 정전기 방지 손목 스트랩을 사용하여 다루십시오. 서보 제어 PCB에는 정전기에 민감한 구성 요소가 포함되어 있습니다. 정전기 방지 포장에 보관 및 운송하십시오. 이 보드를 제거하거나 장착하기 전에 Power Mate 컨트롤러의 전원을 완전히 끄고 모든 드라이브 커패시터가 방전되었는지 확인하십시오.
