| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE ROHS |
| 모델 번호 | A16B-1010-0240 |

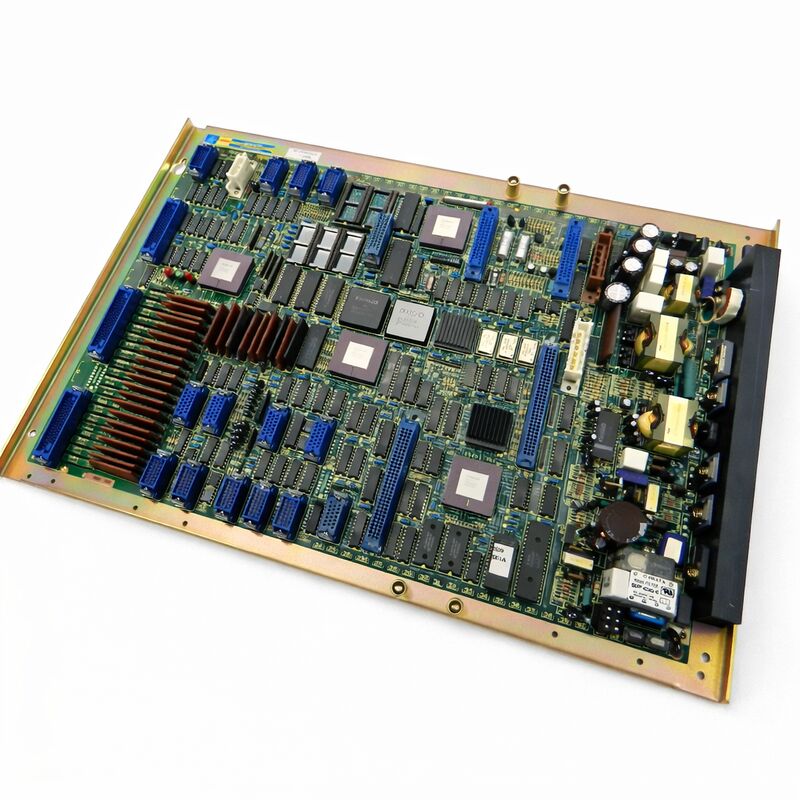

부문 번호:A16B-1010-0240
제조사:FANUC (일본)
제품 종류:마스터 PCB (주 CPU 보드)
보드 시리즈:A16B-1010
호환성 시스템:FANUC 시스템 10, 11, 12; F0-Mate CNC
축 제어:2 축 (선택 가능한 추가 축 확장)
A16B-1010-0240은 FANUC의 F0-Mate CNC 시스템과 관련 시스템 10, 11 및 12 컨트롤러 플랫폼의 마스터 PCB ∙ 주 CPU 보드 ∙입니다.
이것은 첫 번째 세대의 디지털 메이트 시리즈 마스터 보드입니다.자립된 CNC 단말기, 비용과 단순성이 신뢰할 수 있는 디지털 성능과 함께 중요했던 하위 종의 기계 도구 시장을 위해 설계된.
F0-Mate라는 명칭은 완전한 디지털 CNC 시스템으로 식별합니다.
더 큰 0-A 및 후속 0-C 시리즈 컨트롤러와 달리 별도의 기능 보드로 모듈형 랙 기반 아키텍처를 사용했습니다.F0-Mate는 하나의 마스터 보드에 필수 CNC 기능을 집중.
이 보드에는 주 CPU, 두 축 디지털 제어에 대한 서보 인터페이스, 기계 연결에 대한 I / O 섹션, 내장 된 전원 공급 장치,더 큰 0 시리즈 기계에서 발견 PMC-L 사다리 단위 대신 이러한 컨트롤러에 사용되는 PC 카세트 저장 시스템을 지원.
보드는 기본 모노크롬 그래픽 디스플레이를 작동합니다.
이 응용 프로그램은 일반적으로 작은 회전 센터와 축 수가 낮고 프로그램 복잡성이 중간 인 컴팩트 기계 센터였습니다.그리고 우선 순위는 접근 가능한 가격에 신뢰할 수 있는 디지털 CNC 성능이었습니다F0-Mate가 이 일을 해냈습니다.
그것은 컴팩트한 패키지에 있는 완전하고 기능적인 디지털 CNC였습니다.
이 시스템들 중 많은 것들은 오늘날에도 그들이 설계된 기계들에 생산적인 서비스를 계속하고 있습니다.
| 매개 변수 | 가치 |
|---|---|
| 부문 번호 | A16B-1010-0240 |
| 제조업자 | FANUC 코퍼레이션 |
| 제품 종류 | 마스터 PCB (주 CPU 보드) |
| 보드 시리즈 | A16B-1010 |
| 호환성 있는 시스템 | FANUC 시스템 10, 11, 12; F0-Mate CNC |
| 축 제어 | 2 축 표준 (동축 확장 추가가 가능) |
| 저장 | PC 카세트 (PMC-L 대신) |
| 표시 | 기본 단색 그래픽 |
| 전원 공급 | 탑재 |
| 원산지 | 일본 |
| 작동 온도 | 0°C 55°C |
| 저장 온도 | -20°C ~ 60°C |
| 습도 | 75% RH 최대 (비 응축) |
| 사용 가능한 조건 | 새 (가장 많은) / 리모델링 / 수리 |
FANUC의 0 시리즈 CNC 플랫폼은 그 시대의 가장 상업적으로 성공적인 CNC 제품 라인 중 하나였습니다.0-C 전 세계 제조 산업의 전동 가공 센터 및 턴링 센터.
마테 변종은 FANUC의 중요한 시장 부문에 대한 응답이었습니다.정품 FANUC 디지털 CNC가 필요하지만 전체 0 시리즈가 너무 비싸거나 그들의 컴팩트 기계 설계에 너무 큰 것을 발견 기계 제작자.
F0-Mate는 0 시리즈의 핵심 경험을 제공했습니다.표준 G-코드 기능 (G-code functionality) 은 작은 기계에 적합한 가격에.
보드의 내장 전원 공급은 별도의 PSU 모듈의 필요성을 제거했습니다. 내장 I / O는 기본 기계 연결에 대한 별도의 I / O 보드 요구 사항을 제거했습니다.
두 축 제어 장치가 표준으로 사용되었으며, 기계가 필요할 때 1810-0010 부가 보드를 통해 세 번째 축을 추가 할 수 있습니다.
PC 카세트 저장장치는 이 세대의 결정적인 특징이었다. 일부 프로그램은 컨트롤러에 로드될 수 있는 카세트 테이프에 저장되었다.
이것은 이 기계의 종류를 위한 당시의 수용된 저장 기술이었습니다.
F0-Mate CNC의 모든 기능은 이 마스터 보드를 통해 지나갑니다. 기계 조작자가 MDI 키보드에 명령을 입력하면 마스터 보드가 처리합니다.CNC가 절단 경로를 삽입하면, 마스터 보드는 축 위치를 계산합니다.
PMC 논리가 기계 입력을 읽고 기계 출력을 구동할 때, 그 I/O 트랜잭션은 이 보드의 I/O 섹션을 통과합니다.
디스플레이에 프로그램 내용이나 축 위치가 표시되면 이 보드에서 그래픽을 생성합니다.
이러한 기능의 집중은 실패한 마스터 보드가 기계를 완전히 멈추는 것을 의미합니다.
마스터 보드가 고장 났을 때 부분적인 작동은 불가능합니다. 다른 보드가 그 기능을 수행하지 않습니다.
보드가 수리되거나 교체될 때까지 기계가 작동하지 않습니다.
F0-Mate의 진단 방법은 기본 보드 결함이 의심되는 경우 더 간단한 원인을 제거하는 것으로 시작합니다.
보드 내부의 전원 공급 장애는 어두운 디스플레이를 생성하고 기계 반응이 없습니다. 그러나 이것은 외부 전력 문제이기도 할 수 있습니다.
CPU 오류는 일반적으로 컨트롤러가 지울 수 없는 전원을 켜면 경보를 발생시킨다.
세르보 인터페이스 오류는 기계적인 원인이 없이 시작 시에 세르보 알람을 생성합니다.
알람 코드가 표시되는 경우를 읽는 것은 첫 번째 진단 단계입니다.
A16B-1010-0240는 레거시 제품입니다. FANUC는 오래 전에 원래 생산을 중단했습니다.
하지만 그것을 사용하는 기계들은 종종 여전히 생산적입니다.
F0-Mate 컨트롤러가 장착된 작은 회전 센터는 수십 년 동안 안정적으로 작동 할 수 있습니다.전자 장치가 유지 유지되는 경우.
이 컨트롤러로 장착된 기계를 유지한다는 것은 대체 보드에 대한 접근을 유지한다는 것을 의미합니다.
사후시장 공급 체인 (tested surplus boards, professionally repaired original boards) 과 CNC 서비스 전문가가 제공하는 교환 서비스 (exchange services) 는 이 기계들을 지원합니다.
보드 수준의 수리 서비스는 A16B-1010-0240을 테스트 된 교체 장치의 가격보다 훨씬 낮은 비용으로 복구 할 수 있습니다. 시간이 허용되면 수리가 실행 가능한 첫 번째 옵션이됩니다.
Q1: F0-Mate 컨트롤러는 빈 화면을 표시하고 입력에 반응하지 않습니다. 기계에는 다른 알람이 없습니다. 가능한 원인은 무엇입니까?
컨트롤러 반응이 없는 빈 화면은 일반적으로 마스터 보드의 내부 전원 공급 장치의 손실 또는 시작 순서가 실행되는 것을 방지하는 재앙적인 CPU 오류를 나타냅니다.먼저 컨트롤러에 대한 외부 공급 전압이 올바른지 확인.
만약 외부 공급이 제대로 된 것으로 확인되면 보드의 내부 전원 공급 회로가 고장 났을 가능성이 있습니다.
보드 를 검사 하여 부러진 피지나 눈에 띄는 손상 된 부품 을 확인 한다. 보드 를 수리 하거나 교체 하는 것 이 적절한 다음 단계 이다.
Q2: 기계가 실행되지만 디스플레이는 일부 콘텐츠만 표시합니다. 일부 영역이 정확하고 다른 부분이 왜곡되어 있습니다. CNC는 정상적으로 작동합니다. 이것은 마스터 보드입니까?
그렇지 않으면 정상적인 기계 작동과 함께 디스플레이 부패는 CPU 또는 서보 제어 회로보다는 마스터 보드의 그래픽 섹션으로 지목됩니다.
CPU는 작동하고 있지만 그래픽 생성 회로는 손상된 구성 요소가 있습니다.
이 유형의 결함은 종종 이 보드 시리즈를 잘 아는 전문가가 부품 수준에서 수리 할 수 있습니다.
Q3: F0-Mate는 어떤 움직임이 명령되기 전에, 모든 전동에 1 축에 지속적인 서보 알람을 보여줍니다. 서보 모터와 케이블은 잘 테스트됩니다. 마스터 보드에서 무엇을 조사해야합니까?
확인된 좋은 외부 구성 요소와 함께 전원을 켜면 지속적인 서보 알람이 마스터 보드의 서보 인터페이스 회로로 향합니다.
보드의 서보 LSI 또는 인터페이스 회로는 초기화를 완료하지 않습니다.
이것은 보드 수준 오류입니다. 결론을 내리기 전에 보드에서 축 인터페이스 케이블 커넥터가 깨끗하고 완전히 앉아 있는지 확인하십시오.
커넥터가 제대로 확인되면 보드의 세르보 인터페이스 회로는 주의가 필요합니다.
Q4: 대체 A16B-1010-0240이 공급되었습니다. 설치 전에 어떤 데이터가 준비되어야합니까?
F0-Mate 컨트롤러의 매개 변수 ∙ 축 매개 변수, I/O 할당, 공급 한도, 기계 상수 ∙는 컨트롤러에 저장됩니다.
대체 보드를 설치하면 이러한 매개 변수를 복원해야 합니다.
만약 원본 컨트롤러에서 매개 변수 백업이 (카세트 테이프, RS-232 인터페이스, 또는 사용 가능한 백업 방법을 통해) 취한 경우, 그 백업이 필요할 것입니다.
매개 변수 백업, 부품 프로그램 백업을 준비하고 보드 교체 시작하기 전에이 기계에 대한 올바른 시스템 소프트웨어 버전을 확인합니다.
Q5: F0-Mate의 PC 카세트 드라이브도 고장 났어요. 카세트 드라이브 없이도 기계를 작동시킬 수 있나요?
F0-Mate의 부분 프로그램은 일반적으로 카세트에서 로드되거나 MDI 키보드에서 직접 입력됩니다.
카세트 드라이브가 고장 났을 경우 MDI 키보드에서 프로그램을 입력 할 수 있습니다. 이것은 짧은 프로그램에 실용적입니다.
더 긴 프로그램에서는 컨트롤러 소프트웨어와 기계 구성이 지원하는 경우 RS-232 일련 포트를 통한 DNC 인터페이스가 옵션이 될 수 있습니다.
이 특정 컨트롤러 버전의 RS-232 DNC 기능을 위해 F0-Mate 연결 설명서를 참조하십시오.
