| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE ROHS |
| 모델 번호 | A16B-1010-0170 |
부문 번호:A16B-1010-0170
제조사:FANUC (일본)
제품 종류:마스터 PCB / 메인 컨트롤 보드
명칭:0TE 기본 PCB
상태:제조업체에 의해 중단

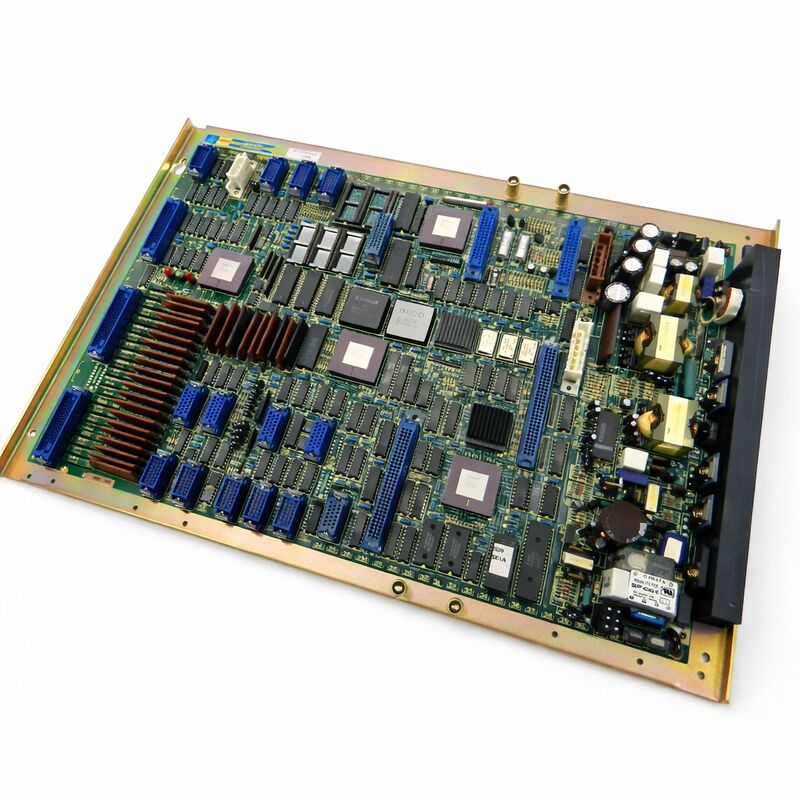

A16B-1010-0170은 FANUC 시리즈 0TE CNC 제어 시스템의 마스터 PCB입니다. FANUC의 시리즈 0 아키텍처에서 마스터 PCB는 모든 CNC 기능을 조정하는 중앙 보드입니다.
축 제어, 스핀드 명령, PMC 실행, 운영자 인터페이스, I/O 관리 모두이 보드를 통해 또는 이 보드에서 흐른다. 마스터 PCB가 고장 났을 때, CNC는 완전히 고장난다.컨트롤러의 다른 보드는 같은 무게를 가지고.
A16B-1010 시리즈는 FANUC의 시리즈 0 CNC 세대의 마스터 PCB 가족을 포함합니다.다른 후속 번호는 0 시리즈 가족 내에서 다른 변종을 식별합니다. 각각 특정 모델에 맞춰집니다..
-0170은 0TE 변종이다. 같은 세대의 다른 모델의 보드와 교환할 수 없습니다.
이 판은 제조업체가 중단했습니다. FANUC는 더 이상 생산하지 않습니다.
0TE 시리즈 컨트롤을 사용하는 기계의 설치 된 기반은이 부품에 대한 유일한 수요입니다. 그리고 그 수요는 현실입니다.전자기장비, 그리고 0TE 시리즈가 널리 배포 된 다른 응용 프로그램.
| 매개 변수 | 가치 |
|---|---|
| 부문 번호 | A16B-1010-0170 |
| 제조업자 | FANUC 코퍼레이션 |
| 제품 종류 | 마스터 PCB / 메인 컨트롤 보드 |
| 지정 | 0TE 기본 PCB |
| 보드 시리즈 | A16B-1010 |
| 호환성 시스템 | FANUC 시리즈 0TE CNC |
| 생산 상태 | 제조업체에 의해 중단 |
| 원산지 | 일본 |
| 작동 온도 | 0°C 55°C |
| 저장 온도 | -20°C ~ 60°C |
| 습도 | 75% RH 최대 (비 응축) |
| 사용 가능한 조건 | 새 (가장 많은) / 리모델링 / 수리 |
0 시리즈 CNC 시스템의 마스터 PCB는 시스템 허브입니다. 주요 CPU, 축 제어에 대한 서보 LSI 및 컨트롤러의 다른 보드와 연결되는 인터페이스 논리를 포함합니다.캐비닛의 다른 모든 보드는 마스터 PCB를 통해 또는 통신.
축 위치 명령은 여기서 시작됩니다.
여기에 서버 루프가 실행됩니다. PMC 사다리 실행은 여기에 관리됩니다. 운영자가 MDI 패널의 키를 누르면 신호가 마스터 PCB에 도달합니다. 기계의 M 코드가 냉각액을 호출하면,마스터 PCB가 처리합니다..
이 보드의 역할의 범위는 마스터 PCB 결함이 전체 기계를 오프라인으로 만드는 이유를 설명합니다. 다른 대부분의 보드의 결함이 특정 기능에만 영향을 미치지만.
0TE 시리즈 기계에서 일반적으로 CNC lathes, 회전 센터 및 와이어 EDM 시스템인 마스터 PCB는 이러한 기계 유형에 적합한 축 구성을 처리합니다.
0TE 변수는 이 특정 응용 프로그램의 기능 및 전기 요구 사항을 반영합니다.
FANUC는 A16B-1010-0170을 중단했으며 0 시리즈 세대가 더 새로운 제어 플랫폼에 의해 대체되었습니다. 새로운 생산은 존재하지 않습니다.
오늘날 사용 가능한 모든 단위는 원래의 잉여 (새롭고 사용되지 않은 저장) 또는 현장에서 가져온 리모델링 / 수리 단위입니다.
초과 단위는 사용할 때 선호됩니다.
그들은 운용 시간을 축적하지 않았으며 현장 고장 전적이 없습니다.수리 소스가 FANUC 시리즈 0 마스터 PCB 및 테스트 보드와 판매 전까지 실질적인 경험을 가지고 있는 경우.
기존의 FANUC 보드의 시장에는 위조품이 있습니다.
이것은 이론적인 것이 아닙니다. 표지판에 잘못된 부품 번호, 잘못된 부품 개체 또는 기능 단위로 재 포장 된 실패한 보드가 순환합니다.원산지와 검사 결과를 확인할 수 있는 공급자로부터 구매.
0TE 시리즈 컨트롤러에 마스터 PCB를 교체하려면 전체 시스템 데이터 복원이 필요합니다. 패러미터, 저장된 프로그램 및 PMC 데이터는 보드가 설치 된 후 백업에서 로드해야합니다.보드 자체는 기계의 문서에 의해 정의 된 위치에 컨트롤러 래크에 설치.
기계의 구성과 일치하는 매개 변수 세트가 로드되어야 합니다.
여기에는 기계별로 세르보 가이드 설정, 축 이동 제한 및 PMC I/O 할당이 포함됩니다. 잘못 부하된 매개 변수는 즉각적인 축 경보 또는 안전하지 않은 행동을 유발할 수 있습니다.
기본 PCB 교체 후 축을 실행하기 전에 항상 기계 문서에 대한 매개 변수를 확인합니다.
Q1: 0TE 시리즈 컨트롤러가 전원을 켜지만 즉시 시스템 알람을 표시합니다. 마스터 PCB가 잘못 될 수 있습니까?
0 시리즈 CNC 시스템에서 시작 알람은 종종 2자리 알람 코드를 포함합니다. 0 시리즈 유지 보수 설명서에서 특정 코드를 찾아보십시오.
900 시리즈의 코드는 일반적으로 마스터 PCB 또는 그와 밀접하게 연관된 회로에 관련된 하드웨어 결함을 나타냅니다. 다른 범위의 코드는 메모리, 서보 또는 소프트웨어 문제를 나타낼 수 있습니다.
경보 코드는 PCB 결함이 있다고 가정하기 전에 진단이 상당히 좁아집니다.
Q2: A16B-1010-0170은 부품 수준에서 수리 할 수 있습니까?
FANUC 시리즈 0 스케마와 적절한 시험 장비에 접근할 수 있는 경험이 있는 기술자가 부품 수준에서 수리를 할 수 있습니다.
일반적인 고장 모드에는 배터리 회로 고장, 콘덴시터 손상 및 전력 변동으로 인한 서보 LSI 손상이 포함됩니다.
이 보드에 있는 독점적인 FANUC LSI 장치는 독립적으로 공급할 수 없습니다. 만약 서보 LSI가 고장 났다면 보드 교체만이 가능한 방법입니다.
Q3: 기본 PCB가 고장 난 이전에는 매개 변수가 백업되지 않았습니다. 복구 할 수 있습니까?
대부분의 경우 실패한 게시판에서 직접적으로 아닙니다.보드가 부분적인 결함이있는 경우 그것은 전원을하지만 알람을 작동완전히 죽은 보드는 아무 것도 얻지 못합니다.
백업이 없다면, 매개 변수는 기계 문서 또는 기계 제조사의 기록에서 수동으로 다시 입력해야합니다.
Q4: A16B-1010-0170을 교체할 때 보드 수정 수준에 맞추어야 합니까?
같은 부품 번호 내의 수정 수준은 일반적으로 기능에 영향을 미치지 않는 PCB 레이아웃 변경을 나타냅니다.
대부분의 경우, A16B-1010-0170의 개정이 다른 것을 대체하는 유효한 방법입니다.
그러나 매우 특정 소프트웨어 버전 또는 수정 역사의 기계의 경우 설치 전에 서비스 문서와 호환성을 확인합니다.
Q5: 기계는 몇 년 동안 비활성 상태였습니다. 컨트롤러 전원이 작동하지만 작동하지 않습니다. 이것은 마스터 PCB 문제입니까?
연장된 비동기 기간은 백업 배터리가 유지되지 않으면 배터리 지원 SRAM 데이터가 손실됩니다.
장시간 저장 후 작동 할 수 없는 기계는 종종 패러미터 세트를 잃어 버렸습니다. 실패한 마스터 PCB가 아닙니다. 먼저 백업 배터리를 확인하십시오.
배터리가 고장 났고 매개 변수가 없어지면 백업에서 복원하거나 수동으로 다시 입력합니다.
매개 변수가 유효하지만 기계가 여전히 작동하지 않으면 하드웨어 진단으로 진행하십시오.
