| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE RoHS |
| 모델 번호 | A20B-2900-0672 |

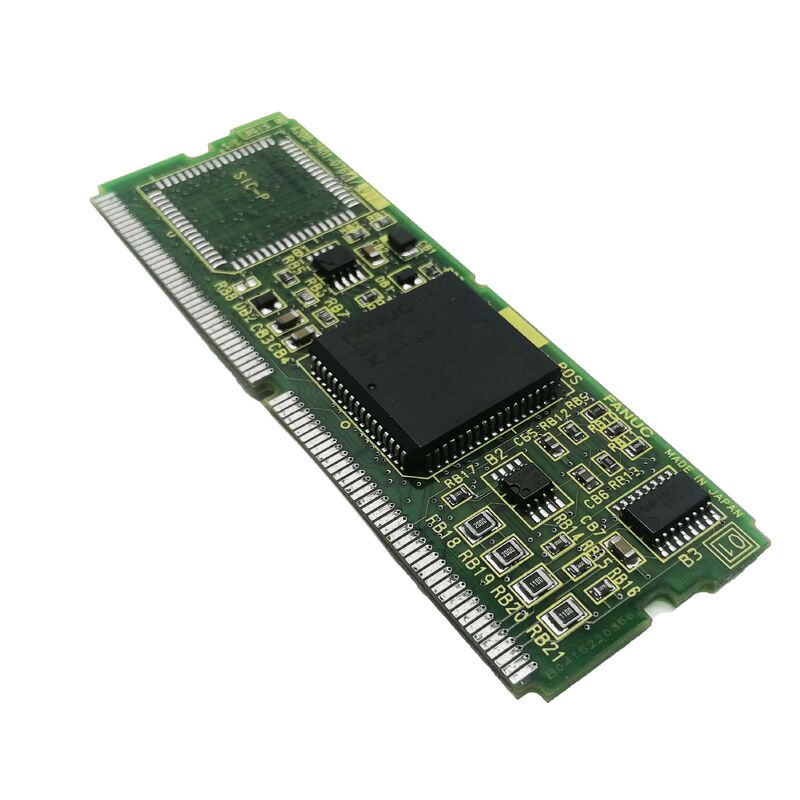

A20B-2900-0672는 FANUC의 A20B-2900 시리즈의 일련 스핀들 모듈입니다. CNC 제어 장치와 스핀들 증폭기 (SPM) 사이의 일련 통신 링크를 처리하는 플러그인 카드입니다.FANUC의 CNC 아키텍처, 시리즈 스핀드 인터페이스는 이전 아날로그 스핀드 출력을 디지털 시리즈 링크로 대체했습니다.CNC 제어판 측면에 스핀들 모듈은 CNC의 스핀들 제어 기능에서 속도 명령을 수신, 일련 링크를 통해 SPM에 전송하고, CNC에 스핀드 속도 피드백과 경보 데이터를 반환합니다.
A20B-2900 시리즈는 여러 FANUC CNC 세대에서 사용되는 일련 및 아날로그 스핀드 인터페이스 모듈을 포함한다.-0672 후자는 시리즈 내의 이 특정 변수를 식별합니다. 각 후자는 정의된 CNC 시스템 위치와 통신 구성에 대해 말합니다.A20B-2900 시리즈의 인접한 변종은 다른 CNC 세대 또는 구성에 서비스를 제공하며 특정 보드 위치와 CNC 모델을 확인하지 않으면 교환 할 수 없습니다.
A20B-2900-0672가 고장 났을 때 CNC는 스핀드 증폭기와 통신을 잃습니다. 스핀드를 명령 할 수 없으며 기계는 절단 작업을 수행 할 수 없습니다.오류는 일반적으로 CNC에서 스핀드 알람 또는 스핀드 통신 알람으로 나타납니다, 스핀들 증폭기와 모터가 물리적으로 손상되지 않은 경우에도.
| 매개 변수 | 가치 |
|---|---|
| 부문 번호 | A20B-2900-0672 |
| 시리즈 | A20B-2900 |
| 종류 | 일련 스핀들 모듈 |
| 인터페이스 | 시리즈 (디지털 스핀들 링크) |
| 기능 | CNC-SPM 스핀들 통신 |
| 원산지 | 일본 |
FANUC CNC 컨트롤은 스핀들 증폭기를 제어하기 위해 일련 스핀들 인터페이스 또는 아날로그 스핀들 인터페이스를 사용합니다.이 두 인터페이스 유형은 상호 교환되지 않습니다. 일련 스핀드 모듈은 아날로그 인터페이스 스핀드 증폭기를 명령할 수 없습니다., 그리고 그 반대의 경우입니다.
일련 인터페이스는 CNC 모듈과 SPM 사이의 광섬유 또는 케이블 링크를 통해 디지털 속도 명령어, 피드백 및 진단 데이터를 전송합니다.A20B-2900-0672는 일련 인터페이스 유형입니다 설치 된 스핀들 증폭기가 대체로이 모듈을 지정하기 전에 또한 일련 인터페이스 SPM인지 확인기계가 아날로그 인터페이스 스핀드 드라이브를 사용하는 경우 아날로그 스핀드 모듈 (서비스 문서에서 "-xxxx 아날로그"로 식별) 이 필요합니다.
Q1: 스핀드 모듈 고장과 스핀드 증폭기 고장은 어떻게 구별됩니까?
스핀드 모듈 결함이 CNC와 SPM 사이의 통신 경보로 나타납니다. CNC는 스핀드 직렬 연결을 설정하거나 유지 할 수 없습니다.스핀드 증폭기 결함이 SPM 장치 자체에 알람으로 나타납니다 (LED 코드 또는 SPM 얼굴에 알람 판독)SPM 하드웨어가 손상되지 않은 것처럼 보이지만 SPM가 통신 알람을 표시하면 CNC 측면의 스핀드 모듈이 의심됩니다.
Q2: A20B-2900-0672를 교체하려면 스핀드 매개 변수를 다시 입력해야 합니까?
스핀드 모터 매개 변수는 스핀드 모듈 자체에 저장되지 않고 CNC 컨트롤러의 메인 메모리에 저장됩니다. 유사 대 유사 교체에서는 스핀드 매개 변수는 영향을받지 않습니다.설치 후 스핀드 모터 타입의 매개 변수가 정확하다는 것을 확인하고 생산에 복귀하기 전에 감소 속도의 스핀드 정상 작동을 확인합니다..
Q3: A20B-2900 시리즈 스핀들 모듈 변종은 교환 가능합니까?
아니, A20B-2900 시리즈의 각 후자는 특정 CNC 시스템 슬롯과 구성에 해당한다.다른 -xxxx 후자를 교체하면 통신 오류가 발생할 수 있습니다 또는 CNC는 스핀들 모듈을 감지하지 못할 수 있습니다.A20B-2900-0672를 설치된 보드의 표지판에서 구체적으로 확인하세요.
Q4: 기계는 물리적인 스핀드 손상 없이 스핀드 알람을 보여줍니다. 무엇을 확인해야합니까?
먼저 스핀드 모듈과 SPM 사이의 일련 연결 케이블이 손상되지 않고 양쪽 끝에서 완전히 꽂혀 있는지 확인합니다.손상 된 섬유 케이블 또는 느슨한 커넥터는 모듈 고장과 동일한 스핀드 통신 경보를 생성합니다.케이블이 정상으로 확인되면 A20B-2900-0672 모듈이 결함 원천이 됩니다.
Q5: A20B-2900-0672의 출처는 무엇입니까?
FANUC CNC 예비 부품 후품 시장에서 A20B-2900 시리즈 모듈 딜러와 FANUC 수리 전문가를 통해 A20B-2900-0672를 설치된 보드 라벨에서 구체적으로 확인하십시오.A20B-2900 가족은 CNC 인터페이스 모듈의 넓은 범위를 포함; 정확한 후자는 선택 매개 변수입니다.
