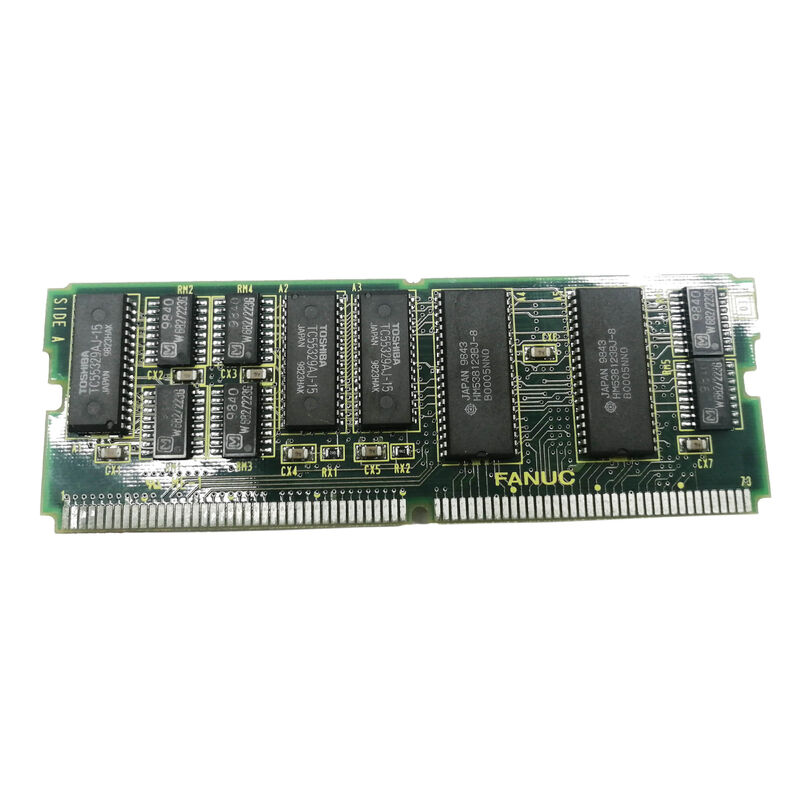

FANUC PCB 딸 보드 A20B-2900-0500 A20B29000500 A2OB-29OO-O5OO

A20B-2900-0500 FANUC 1MB CMOS SRAM 메모리 모듈 RJ 로봇 컨트롤러와 CNC / 배터리 지원 비휘발성 RAM 카드

CMOS SRAM ∙ 배터리 지원 프로그램 및 데이터 저장

A20B-2900-0500는 CMOS SRAM 기술을 사용합니다. 매우 낮은 전력 소비를 가진 정적 RAM, 로봇 또는 CNC 컨트롤러가 꺼지면 리?? 배터리가 유지됩니다.이 배터리 지원 설계는 CMOS SRAM에 중요한 특성을 제공합니다.:배터리 전력으로 변동성이 없거나.

컨트롤러가 실행 중인 동안 CMOS SRAM는 전체 속도로 작동하여 프로그램 실행 및 데이터 처리에 대한 빠른 읽기 / 쓰기 액세스를 제공합니다. 컨트롤러가 꺼지면,리?? 배터리는 SRAM의 함량을 유지합니다. 다음 전원을 켜기 전까지 모든 저장된 데이터를 그대로 유지합니다..

이것은 DRAM (전력을 끄면 모든 컨텐츠를 잃는) 와 FROM/Flash (배터리 없이 데이터를 영구적으로 저장하지만 빠르게 기록할 수 없는) 와 근본적으로 다릅니다.

주요 사양

1MB CMOS 카드가 저장하는

FANUC RJ 로봇 컨트롤러와 CNC 시스템에서 CMOS SRAM 카드는 운영적으로 가장 중요한 데이터를 저장합니다.

로봇 또는 CNC 프로그램:부분 프로그램, 로봇 동작 프로그램 및 하위 프로그램은 CMOS SRAM에 있습니다.전체 1MB 용량은 상당한 프로그램 라이브러리를 수용합니다.

시스템 매개 변수:모든 축 매개 변수, 세르보 튜닝 값, I/O 할당, 시스템 구성 데이터는 CMOS SRAM에 저장됩니다.이 데이터를 잃는 것은 전체 매개 변수를 다시 입력해야 합니다. 생산을 중단하는 시간이 많이 걸리는 과정입니다..

변수와 레지스터:포지션 레지스터, 수치 레지스터, 로봇 컨트롤러의 문자열 레지스터; CNC 시스템에서 매크로 변수 및 도구 오프셋 데이터 모두 CMOS SRAM에 저장됩니다.

PMC/PLC 데이터:CNC 애플리케이션에서 PMC (프로그램 가능한 기계 컨트롤러) 데이터는 특정 컨트롤러 구성에 따라 CMOS SRAM에 저장될 수 있습니다.

적용 시나리오

RJ 컨트롤러 메모리 모듈 교체:FANUC RJ 로봇 컨트롤러의 CMOS 배터리가 고장 났고, 데이터 손실이 발생했습니다. 백업에서 데이터를 복원 한 후에 A20B-2900-0500은 앞으로 신뢰할 수있는 메모리 보유를 보장하기 위해 교체됩니다.새로운 리?? 배터리가 동시에 설치됩니다..

CNC 프로그램 용량 업그레이드:제한된 내장 메모리를 가진 FANUC CNC 시스템은 생산 라인업에 필요한 부품 프로그램의 전체 라이브러리를 저장할 수 없습니다.A20B-2900-0500는 1MB의 CMOS SRAM 용량을 추가합니다..

FAQ

Q1: FANUC 시스템에서 CMOS SRAM (A20B-2900-0500) 와 FROM 모듈의 차이는 무엇입니까?

CMOS SRAM (이 모듈) 는 자주 변경되는 데이터를 저장합니다. 프로그램, 매개 변수 및 변수. 기록 및 읽기 속도가 빠르지만 전원이 꺼지면 리?? 배터리가 데이터를 유지할 수 있습니다.FROM (플래시 ROM) 는 고정 시스템 소프트웨어를 저장하고 CNC 운영 커널과 옵션 소프트웨어를 저장하며 배터리 전원을 사용하지 않고 데이터를 영구적으로 저장합니다.둘 다 일반적으로 같은 컨트롤러에 존재하며, 다른 저장 역할을 수행합니다.

Q2: A20B-2900-0500의 백업 배터리는 얼마나 중요한가요?

매우 중요합니다. 백업 배터리가 고장 났을 때 CMOS SRAM에 저장된 모든 데이터가 손실됩니다. 모든 로봇 또는 CNC 프로그램, 모든 매개 변수 및 모든 변수 데이터가 손실됩니다.FANUC 컨트롤러는 완전한 고장 전에 배터리 저하 경보를 생성합니다., 사전 경고를 제공 합니다. 컨트롤러 설명서에서 지정된 유지 보수 간격에서 리?? 배터리를 능동적으로 교체하고 항상 모든 CMOS 데이터의 현재 백업을 유지하십시오.

Q3: A20B-2900-0500을 교체하면 모든 저장된 프로그램과 매개 변수가 손실됩니까?

네. 새 또는 교체 CMOS SRAM 모듈은 빈 시작 ∙ 오래된 모듈의 모든 컨텐츠는 제거되면 손실됩니다. 항상 모든 로봇 또는 CNC 데이터 (프로그램, 매개 변수) 의 완전한 백업을 수행,변수, 도구 데이터) 모듈을 제거하기 전에 교체 장치를 장착 한 후 컨트롤러를 다시 시작하기 전에 백업에서 복원합니다.

Q4: A20B-2900-0500는 RJ 로봇 컨트롤러와 CNC 시스템과 호환되는가?

사용자 설명은 "ROBOT/CNC" 호환성을 확인합니다. RJ 컨트롤러는 주요 확인 된 응용 프로그램입니다.특정 FANUC CNC 시스템이 A20B-2900-0500를 수용하는지 여부는 CNC 모델과 메모리 확장 아키텍처에 달려 있습니다.설치 전에 해당 컨트롤러의 유지보수 설명서에서 확인합니다.
