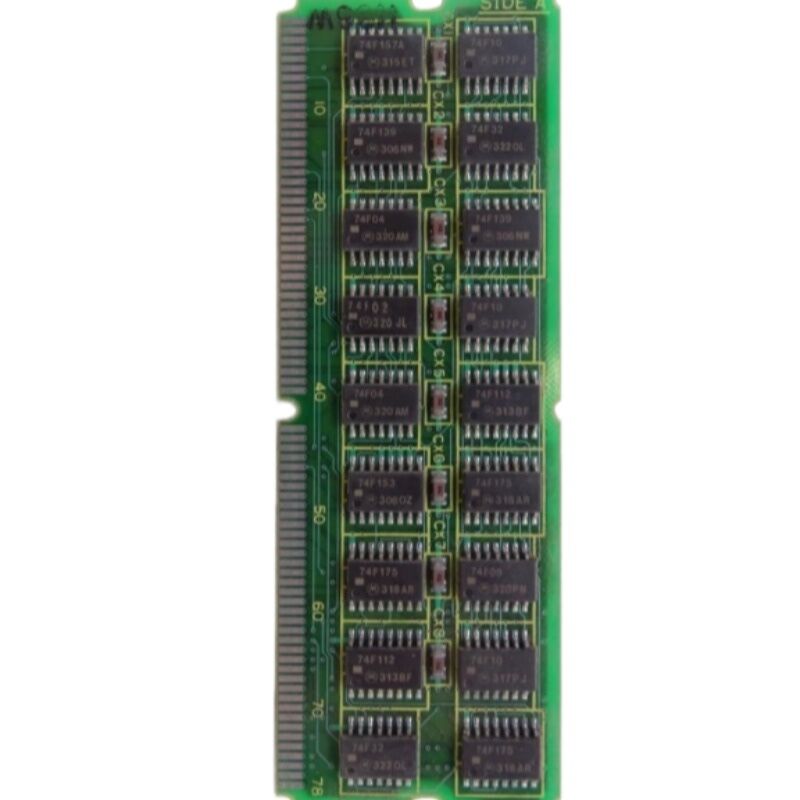

GE FANUC 보드 A20B-2900-0442 A20B29000442 A2OB-29OO-O442

FANUC A20B-2900-0442 | A20B-2900 시리즈 제어 PCB 모듈 — FANUC CNC 시스템, 일본 제조

부품 번호: A20B-2900-0442

제조사: FANUC Corporation (일본)

제품 유형: 제어 PCB 모듈

보드 시리즈: A20B-2900

적용 분야:FANUC CNC 제어 시스템

개요

A20B-2900-0442는 FANUC의 A20B-2900 시리즈에 속하는 인쇄 회로 기판입니다. 이 시리즈는 메모리, 스핀들 제어, 서보 인터페이스, 그래픽 및 시스템 통합 기능을 포함하는 FANUC의 CNC 및 자동화 제품 전반에 걸쳐 사용되는 광범위한 PCB 모듈 제품군입니다.

A20B-2900 시리즈는 FANUC의 i-시리즈 이전 CNC 컨트롤러 아키텍처를 정의한 모듈식 보드 설계 세대를 대표합니다. 이는 컴팩트하고 표준화된 보드로, 메인 제어 보드의 지정된 위치에 플러그인되어 컨트롤러 시스템에 특정하고 명확하게 정의된 기능을 제공합니다.

이 시대 FANUC의 CNC 컨트롤러 설계 접근 방식은 모듈식으로 특징지어졌습니다.

모든 컨트롤러 기능을 단일 모놀리식 보드에 통합하는 대신, FANUC은 특정 기능을 플러그인 모듈 제품군에 분산시켰습니다.

각 모듈은 정의된 작업을 수행했습니다. CNC 소프트웨어용 FROM 저장, 작업 메모리용 DRAM, 파라미터 유지를 위한 SRAM, 디스플레이용 그래픽 처리, 드라이브 인터페이스용 스핀들 통신 등입니다.

컨트롤러의 총 기능은 메인 보드의 어떤 위치에 어떤 모듈이 설치되었는지에 따라 결정되었습니다.

A20B-2900-0442는 이 모듈식 아키텍처 내에서 특정 기능적 위치를 차지합니다. A20B-2900 제품군 내에서의 정확한 기능은 설계된 컨트롤러 플랫폼을 지원합니다.

이 보드는 FANUC의 산업 등급 생산 표준을 사용하여 일본에서 제조되었으며, 공작 기계 컨트롤러 환경에서 지속적인 작동을 위해 부품이 선택되었습니다.

주요 사양

자주 묻는 질문

Q1: 알람 코드가 A20B-2900-0442가 담당하는 기능 영역을 가리킵니다. 교체품 주문 전에 무엇을 먼저 확인해야 합니까?

보드가 고장났다고 결론 내리기 전에 항상 모듈과 관련된 커넥터를 확인하십시오.

커넥터를 분리하고 부식, 휨 또는 오염이 있는지 접점을 검사하고 필요한 경우 청소한 후 단단히 다시 장착하십시오.

커넥터를 다시 장착하면 사라지는 간헐적인 알람은 보드 고장이 아니라 커넥터 고장입니다.

커넥터 상태가 양호함을 확인한 후에도 오류가 지속되는 경우에만 보드 교체를 계획해야 합니다.

Q2: 기계는 수년간 안정적으로 작동했습니다. 이제 A20B-2900-0442 관련 오류가 발생했습니다. 보드가 완전히 고장날 가능성이 있습니까, 아니면 수리가 가능합니까?

수년간 안정적으로 작동하다가 오류가 발생한 모듈은 부품 노화(커패시터, 전압 조정기) 또는 기계 환경의 오염을 겪었을 수 있습니다.

이러한 유형의 오류는 자격을 갖춘 수리 기술자가 부품 수준에서 수리할 수 있는 경우가 많습니다.

특히 부품이 희귀한 경우, 교체 모듈을 주문하기 전에 부품 수준 수리를 조사할 가치가 있습니다.

수리 서비스에서 보증하는 수리된 모듈은 종종 비용 효율적인 옵션입니다.

Q3: 잉여 재고에서 A20B-2900-0442 교체품을 구했습니다. 설치 전에 상태를 어떻게 평가해야 합니까?

깨지거나 부서진 부품, 탄 부위, 부식 또는 손상된 커넥터 핀과 같은 물리적 손상이 있는지 보드를 육안으로 검사하십시오.

커넥터 접점의 연속성을 테스트하십시오. 잉여 보드에 테스트 인증서가 함께 제공되었다면 검토하십시오.

가능하다면 기계에 설치하기 전에 벤치 기능 테스트를 준비하십시오.

중요 생산 기계의 경우, 알려진 출처에서 전문적으로 테스트되고 보증된 보드는 테스트되지 않은 잉여 제품에 비해 더 높은 비용을 지불할 가치가 있습니다.

Q4: A20B-2900-0442를 교체하기 전에 데이터 백업 고려 사항이 있습니까?

백업 요구 사항은 컨트롤러에서 보드의 특정 기능에 따라 다릅니다.

보드가 메모리(FROM 또는 SRAM)를 호스팅하는 경우, 제거 전에 완전한 데이터 백업이 필수적입니다.

보드가 영구 메모리가 없는 기능 인터페이스 또는 제어 보드인 경우, 보드 자체에 대한 특정 데이터 백업은 없습니다. 그러나 컨트롤러 작업 전에 완전한 CNC 데이터 백업은 항상 좋은 습관입니다.

백업 요구 사항을 결정하기 전에 보드의 기능을 확인하기 위해 컨트롤러의 유지 보수 설명서를 확인하십시오.

Q5: 기계 제작업체가 더 이상 사업을 하지 않습니다. 이 컨트롤러에 대한 올바른 교체 모듈을 식별할 방법이 있습니까?

기계 제작업체 문서와 별도로 컨트롤러의 하드웨어 설명서는 FANUC에서 발행하며 각 컨트롤러 모델에 대한 완전한 모듈 구성을 제공합니다.

FANUC 하드웨어 설명서는 전문 산업 문서 공급업체 및 FANUC 서비스에서 구할 수 있습니다.

설명서에는 어떤 모듈이 어떤 위치에 설치되고 각 모듈이 어떤 기능을 수행하는지 나열되어 있습니다.

컨트롤러 모델 번호가 확인되면 설명서에서 각 위치에 대한 올바른 모듈을 식별할 수 있습니다.
