| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE ROHS |
| 모델 번호 | A20B-2900-0350 |

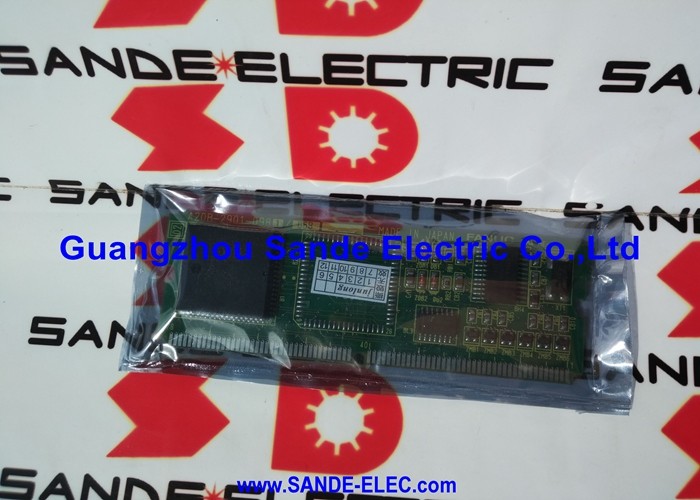

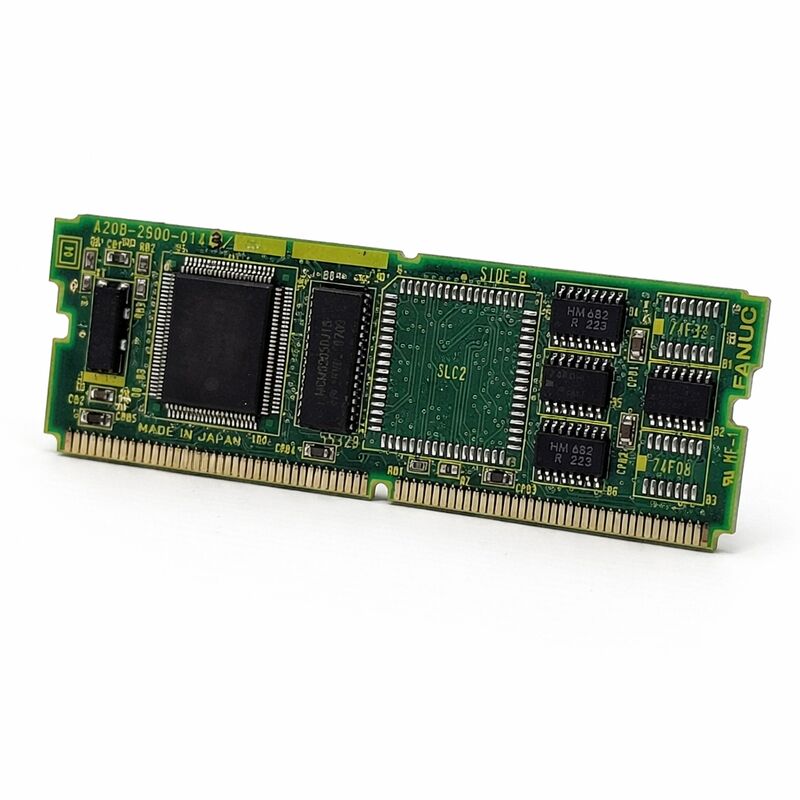

부품 번호: A20B-2900-0350
제조사: FANUC Corporation (일본)
제품 유형: 그래픽 CPU 모듈 (플러그인 PCB)
보드 시리즈: A20B-2900
호환 시스템: FANUC 시리즈 15-B (옵션 1 보드), 시리즈 16, 시리즈 18
디스플레이 애플리케이션: CAP-II, CRT / LCD
A20B-2900-0350은 FANUC CNC 제어 시스템용 그래픽 CPU 모듈입니다. A20B-2900 시리즈에 속하며 특정 컨트롤러 구성에 따라 메인 보드 또는 옵션 1 (OPT1) 보드에 장착됩니다.
주요 기능은 연결된 CRT 또는 LCD 모니터에 대한 그래픽 디스플레이 출력을 처리하고 생성하는 것입니다. 즉, CNC의 시각적 인터페이스를 작동시키는 컴퓨팅 구성 요소입니다.
이 모듈은 FANUC 시리즈 15-B, 16 및 18 CNC 시스템 전반에 걸쳐 사용되며, 이러한 컨트롤러가 CAP-II 디스플레이 구성을 구동할 수 있도록 합니다.
CAP-II는 이 세대의 컨트롤러에서 사용되는 특정 FANUC CNC 디스플레이 출력 표준을 나타냅니다.
그래픽 CPU 모듈은 디스플레이 렌더링 작업을 실행합니다. 즉, CNC의 화면 데이터를 기계에 설치된 모니터 유형에 맞는 올바른 신호로 변환합니다.
FANUC CNC 시스템의 그래픽 디스플레이 기능은 미용적인 추가 기능이 아닙니다.
작업자의 전체 인터페이스 — 위치 표시, 매개변수 화면, 경보 메시지, 그래픽 공구 경로 시뮬레이션 및 모든 탐색 메뉴 —는 디스플레이 시스템을 통해 생성됩니다.
그래픽 CPU 모듈이 고장 나면 작업자는 기계 상태를 볼 수 없게 됩니다. CNC는 백그라운드에서 모션 처리를 계속할 수 있지만, 작업자는 화면을 통해 상태를 확인하거나 경보에 응답하거나 명령을 입력할 수 없습니다.
| 매개변수 | 값 |
|---|---|
| 부품 번호 | A20B-2900-0350 |
| 제조사 | FANUC Corporation |
| 제품 유형 | 그래픽 CPU 모듈 |
| 보드 시리즈 | A20B-2900 |
| 호환 시스템 | FANUC 시리즈 15-B, 시리즈 16, 시리즈 18 |
| 디스플레이 표준 | CAP-II |
| 설치 | 메인 보드 또는 OPT1 보드 (컨트롤러에 따라 다름) |
| 애플리케이션 | CRT / LCD 디스플레이 출력 |
| 원산지 | 일본 |
| 작동 온도 | 0 – 55°C |
| 보관 온도 | −20 – 60°C |
| 습도 | 최대 75% RH (비응축) |
| 사용 가능한 상태 | 신품 / 리퍼비시 / 수리됨 |
CNC 컨트롤러는 두 가지 근본적으로 다른 유형의 작업을 동시에 처리합니다. 실시간 제어 작업 — 서보 위치 루프, 스핀들 속도 조절, PMC 래더 실행 —는 엄격한 타이밍 요구 사항으로 메인 CPU에서 실행됩니다.
디스플레이 렌더링은 계산 집약적이지만 타이밍에 덜 중요합니다. 이러한 작업을 다른 프로세서에 분리하는 것은 실용적인 설계 선택입니다.
A20B-2900-0350은 전용 그래픽 프로세서입니다.
메인 CNC CPU에서 화면 내용, 커서 위치, 소프트키 레이블, 경보 텍스트, 공구 경로 좌표와 같은 데이터를 받아 디스플레이를 구동하는 비디오 출력으로 변환합니다.
이 작업을 별도의 모듈에서 실행하면 메인 CPU가 실시간 작업을 위해 자유롭게 유지됩니다.
이 분리는 유지 보수에도 이점이 있습니다. 그래픽 모듈이 고장 나도 CNC의 모션 제어가 중단되지 않습니다.
디스플레이 결함이 해결되는 동안 기계는 계속 실행되거나 제한된 모드로 작동할 수 있습니다.
결함은 전체 제어로 확산되는 것이 아니라 그래픽 하위 시스템으로 격리됩니다.
CAP-II는 FANUC가 시리즈 15-B, 16 및 18 세대의 컨트롤러에 사용한 디스플레이 아키텍처입니다. CNC의 디스플레이 처리 전자 장치와 모니터 장치 간의 인터페이스를 정의합니다. A20B-2900-0350은 컨트롤러 측에서 CAP-II 디스플레이 출력을 구현합니다.
다른 FANUC 컨트롤러 세대는 다른 디스플레이 아키텍처를 사용했습니다.
이전 세대는 다른 그래픽 모듈을 사용했습니다. C 시리즈의 HSSB 기반 시스템은 여전히 다른 인터페이스를 사용합니다.
A20B-2900-0350은 B 시리즈 및 초기 숫자 시리즈 컨트롤러를 위한 CAP-II 솔루션입니다.
다른 세대 또는 다른 디스플레이 표준의 그래픽 모듈을 사용하면 올바른 출력이 생성되지 않습니다.
이 모듈이 시리즈 15-B와 시리즈 16/18 플랫폼 모두와 호환된다는 것은 이러한 컨트롤러 제품군 전반에 걸쳐 디스플레이 아키텍처가 공유됨을 반영합니다.
설치 위치 — 메인 보드 또는 OPT1 보드 —는 특정 컨트롤러 유형 및 구성에 따라 다릅니다.
설치 전에 기계의 하드웨어 설명서에서 장착 위치를 확인하십시오.
A20B-2900-0350은 컨트롤러에 따라 다른 위치에 설치될 수 있습니다. 일부 구성에서는 메인 CPU 보드에 직접 설치되고, 다른 구성에서는 OPT1 (옵션 1) 확장 보드에 설치됩니다. OPT1 보드는 메인 CPU에 옵션 기능 슬롯을 추가하는 확장 보드이며, 메인 보드에 전용 그래픽 모듈 소켓이 없는 구성에서는 그래픽 모듈이 이러한 슬롯 중 하나를 차지합니다.
이러한 설치 유연성은 A20B-2900 시리즈 설계에서 의도된 것입니다.
동일한 그래픽 모듈이 사용 가능한 슬롯 위치에 적응하여 여러 컨트롤러 구성에 사용됩니다.
교체 부품을 조달하기 전에 현재 설치된 모듈이 차지하는 위치를 확인하고 해당 위치가 컨트롤러에서 사용 가능한지 확인하십시오.
OPT1 보드 자체도 고장 났거나 없는 경우, 그래픽 모듈을 장착하기 전에 해당 문제를 먼저 해결하십시오.
Q1: CNC 디스플레이가 완전히 꺼져 있습니다. 기계는 전원이 켜지고 축은 정상적으로 작동하는 것 같습니다. A20B-2900-0350이 고장일 가능성이 있습니까?
정상적인 기계 작동과 함께 검은색 디스플레이는 디스플레이 하위 시스템 결함 — 그래픽 모듈, 디스플레이 장치 또는 연결 케이블 —의 강력한 지표입니다. 모듈을 교체하기 전에 디스플레이 장치에 전원이 공급되는지 확인하십시오 (자체 전원 LED 또는 전원 연결 확인).
전원 공급 장치가 없는 디스플레이는 그래픽 모듈 상태에 관계없이 아무것도 표시되지 않습니다.
전원이 확인되면 컨트롤러와 디스플레이 장치 간의 신호 케이블을 확인하십시오.
전원 및 케이블이 양호한 것으로 확인되면 그래픽 모듈이 주요 용의자가 됩니다.
Q2: 디스플레이에 부분적인 내용이 표시됩니다. 일부 영역은 올바르게 렌더링되지만 다른 영역에는 깨진 문자 또는 데이터가 표시되지 않습니다. 이것은 무엇을 의미합니까?
깨진 영역이 있는 부분 렌더링은 그래픽 프로세서 결함 또는 디스플레이 케이블/커넥터 결함과 일치합니다.
완전히 고장 난 그래픽 모듈은 일반적으로 완전히 검은색 또는 완전히 깨진 디스플레이를 생성하며, 선택적인 손상은 아닙니다.
선택적인 손상은 케이블 또는 커넥터 문제일 가능성이 높습니다. 그래픽 모듈을 교체하기 전에 양쪽 끝의 디스플레이 케이블 커넥터를 확인하고 다시 연결하십시오.
Q3: A20B-2900-0350을 교체한 후 디스플레이 전원이 켜지지만 해상도가 잘못 표시되거나 디스플레이 내용이 제 위치에 있지 않습니다. 무엇이 잘못되었습니까?
모듈 교체 후 잘못된 디스플레이 기하학 또는 해상도는 모듈 개정 불일치 또는 조정이 필요한 디스플레이 매개변수 설정을 나타냅니다.
교체 모듈의 부품 번호와 개정판이 원본과 일치하는지 확인하십시오.
일부 FANUC 컨트롤러는 디스플레이 유형 및 해상도에 대해 특정 그래픽 매개변수를 설정해야 합니다. 이러한 매개변수가 교체 프로세스를 거쳐도 유지되었는지, 그리고 기계에 설치된 모니터 유형과 일치하는지 확인하십시오.
Q4: 이 기계는 시리즈 16 컨트롤러를 사용합니다. 시리즈 15-B 기계의 A20B-2900-0350을 교체용으로 사용할 수 있습니까?
A20B-2900-0350은 시리즈 15-B (OPT1 보드) 및 시리즈 16/18 (메인 또는 OPT1 보드) 모두에 사용됩니다.
소스 모듈이 설치된 모듈과 동일한 부품 번호 및 개정판을 가지고 있다면, 원래 어떤 컨트롤러 제품군에 장착되었는지에 관계없이 확인된 하드웨어 일치입니다.
설치 위치가 일치하는지 확인하고 소스 기계가 아닌 부품 번호를 통해 호환성을 확인하십시오.
Q5: 제거된 A20B-2900-0350을 예비용으로 어떻게 보관해야 합니까?
정전기 방지 포장재에 담아 습기와 직사광선을 피해 안정적인 실온에서 보관하십시오.
이 모듈에는 배터리가 없으며 수동 보관 시 성능이 저하되는 시간 민감 부품이 없습니다. 올바른 정전기 방지 처리 및 건조 보관 조건이 주요 요구 사항입니다.
모듈이 수년 동안 보관되었다면 설치 전에 보드 엣지 커넥터 접점의 산화를 검사하십시오.
금도금 접점의 가벼운 산화는 설치 전에 적절한 접점 세척제로 세척할 수 있습니다.
