| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE RoHS |
| 모델 번호 | A20B-2101-0390 |

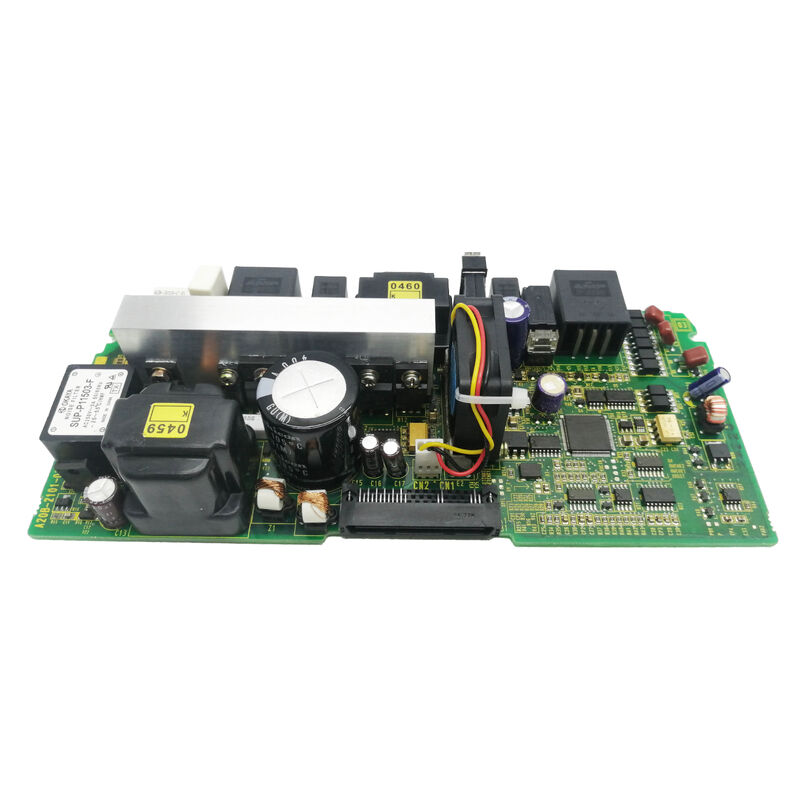

A20B-2101-0390은 FANUC의 Alpha I 시리즈 드라이브 시스템에 대한 인쇄 회로 전원 공급 보드입니다.전원 공급 모듈 (PSM) 은 공유 DC 버스에서 연결된 세로 및 스핀드 증폭기 모두를 포함한 전체 드라이브 시스템에 대한 중앙 전력 변환 장치로 사용됩니다..
A20B-2101-0390 PCB는 PSM 내의 제어 및 모니터링 보드입니다.
수정 제어:PSM는 입력되는 3단계 전류 전원을 조절 DC 버스 전압으로 변환합니다. 전력 공급 PCB는 이러한 수정 과정을 제어하고 올바른 전압 수준을 위해 DC 버스를 모니터링합니다.
재생 에너지 처리:서보 또는 스핀들 축이 느려지면 재생 에너지를 생성합니다.PSM는 이 에너지를 관리합니다. 전류 전류로 돌려보내거나 재생 저항을 통해 분산합니다.A20B-2101-0390이 재생 스위치를 제어합니다.
DC 버스 모니터링:전원 공급 PCB는 DC 버스 전압을 실시간으로 모니터링하여 과전압 및 저전압 상태를 감지하고 전력 전자 장치가 손상되기 전에 보호 종료를 유발합니다.
상태 표시:The 7-segment LED display on A20B-2101-0390 shows the PSM's operating status and alarm codes — providing direct visual indication of the power supply module's condition without requiring a CNC connection for basic diagnostics.
| 매개 변수 | 가치 |
|---|---|
| 시리즈 유형 | 알파 I |
| 보드 타입 | 인쇄 회로 (전력 공급) |
| 표시 | 7개 세그먼트 LED |
| 소음 필터 | 탑승 |
| 적용 | 알파 I PSM 전원 공급 제어 |
'보드 노이즈 필터' 사양은 A20B-2101-0390에 있는 통합된 EMI (전자기 간섭) 필터를 식별합니다. Switching power electronics generate significant high-frequency electrical noise — both conducted noise that travels back onto the mains supply and radiated noise that affects nearby sensitive circuits.
A20B-2101-0390에 있는 통합 노이즈 필터:
진행된 EMI 억제:Ferrite inductors and capacitors on the power supply PCB attenuate high-frequency switching noise before it reaches the mains conductors — reducing interference with other equipment on the same power supply.
준수:On-board filtering is part of FANUC's drive design for CE marking and other EMC compliance requirements — ensuring the drive system meets the radiated and conducted emission limits specified for industrial machinery.
PSM 전원 공급 PCB 오류:FANUC 알파 I 드라이브 시스템은 PSM 수준의 경보를 개발합니다. DC 버스가 설정 될 수 없거나 시스템이 전원을 즉시 작동합니다.A20B-2101-0390 전원 공급 PCB가 오류로 확인됩니다.교체 DC 버스 설치 및 정상 드라이브 운영을 복원합니다.
알파 I 드라이브 시스템 유지보수:생산시설의 알파 I 드라이브 시스템은 계획된 복합적인 유지보수를 받습니다.A20B-2101-0390은 안정적인 전원 공급 작동을 보장하기 위해 PSM 전자 업데이트의 일부로 교체됩니다..
Q1: 알파 I 드라이브 시스템에서 PSM 전원 공급 PCB의 역할은 무엇입니까?
FANUC의 알파 I 아키텍처에서 PSM는 중앙 전력 변환 단위입니다. 그것은 모든 연결 된 서보 및 스핀들 증폭기가 사용하는 DC 버스에 세 단계 AC 전력 전원을 조정합니다.A20B-2101-0390는 PSM 내의 제어 PCB입니다., 직렬 관리, DC 버스 모니터링, 재생 에너지 처리 및 보호 종료. 기능적인 PSM 없이는 시스템 내의 servo 또는 스핀드 드라이브가 작동 할 수 없습니다.
Q2: A20B-2101-0390에 있는 7개 세그먼트 LED 코드는 무엇을 나타냅니다?
7개 단위 디스플레이는 두 가지 유형의 정보를 보여줍니다: 정상적인 작동 중 상태 코드 (PSM가 활성화되고 DC 버스 준비된 것을 확인) 및 장애 상태의 경보 코드.경보 코드는 숫자입니다. 각 숫자는 FANUC Alpha I 세르보 증폭기 유지보수 설명서에서 문서화 된 특정 장애 유형에 해당합니다.표시된 코드를 읽는 것은 모든 PSM 오류 진단의 출발점입니다.
Q3: A20B-2101-0390을 교체하기 전에 어떤 안전 예방 조치가 필요합니다?
PSM에는 PSM 내부에 액세스하기 전에 고전압 DC 에너지 (일반적으로 300~600V DC 버스) 를 저장하는 큰 필터 콘덴서가 포함되어 있습니다.전원을 끄고 차단합니다., 그 다음 유지 보수 설명서에서 지정된 방출 시간을 기다립니다. (일반적으로 5~10 분). 내부 보드를 취급하기 전에 정렬 된 볼트 미터를 사용하여 DC 버스 전압이 30V 이하인지 확인하십시오.
Q4: A20B-2101-0390을 교체하려면 구동 시스템의 재구성이 필요합니까?
PSM 전원 공급 PCB에는 사용자 구성 가능한 매개 변수 저장 장치가 없습니다. 모든 세르보 및 스핀드 매개 변수는 CNC의 매개 변수 메모리에 있습니다.대체 A20B-2101-0390을 장착하고 전원을 복원한 후, PSM는 DC 버스를 정상적으로 설정해야합니다. 7 세그먼트 디스플레이가 CNC를 활성화하고 세르보 및 스핀드 드라이브를 테스트하기 전에 올바른 준비 상태를 표시하는지 확인하십시오.
Q5: 알파 I PSM (A20B-2101-0390) 와 이전 알파 시리즈 PSM의 차이점은 무엇입니까?
"알파 I"라는 명칭은 FANUC의 알파 드라이브 시스템의 i 시리즈 세대를 나타냅니다그리고 업데이트 된 통신 프로토콜. The Alpha I PSM uses a printed circuit power supply board (A20B-2101-0390) with integrated noise filtering and 7-segment LED diagnostics — features that reflect the Alpha I generation's design improvements over earlier PSM hardware.
