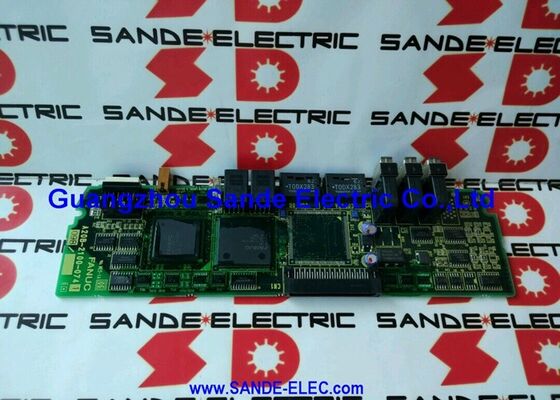

A20B-2101-0350은 FANUC A06B-6141 Alpha iSP(i Spindle) 시리즈 스핀들 증폭기 내부에 장착된 Type A 제어 PCB입니다. A06B-6141은 FANUC의 Alpha i 시리즈 통합 스핀들 앰프로 정류기, 회생 제동 및 스핀들 인버터 기능을 하나의 소형 장치에 결합합니다.
제어 PCB(A20B-2101-0350)는 드라이브의 지능 계층입니다. 다음을 실행합니다.
스핀들 속도 제어:직렬 스핀들 인터페이스를 통해 CNC로부터 속도 명령을 수신하고 명령된 스핀들 속도를 달성하기 위해 필요한 인버터 출력 주파수 및 전압을 계산합니다.
방향 제어:스핀들 방향 기능 관리 - 공구 교환, 고정 태핑 동기화 및 Cs축 윤곽 가공을 위해 정확한 각도 위치에서 스핀들을 중지합니다.
직렬 통신:FANUC 직렬 스핀들 프로토콜을 통해 CNC와 스핀들 드라이브 간의 통신을 관리합니다. 상태 데이터(속도, 부하, 오류)를 CNC로 다시 전송하고 명령(속도 참조, 모드, 활성화)을 수신합니다.
보호 기능:드라이브 온도, 과전류, 과전압 및 인코더 피드백 무결성을 모니터링하여 오류 상태가 감지되면 드라이브 디스플레이에 적절한 경보 코드를 생성합니다.
| 매개변수 | 값 |
|---|---|
| 호환 드라이브 | A06B-6141 (알파 iSP) |
| 유형 | A(A형 제어보드) |
| 커넥터 | CXA2B, CXA2A, JX4, JY1, JA7B, JA7A, JYA2, JYA3 |
| 시리즈 | A20B-2101 |
| 기능 | 스핀들 속도, 방향, 직렬 통신, 보호 |
A20B-2101-0350에는 드라이브 시스템의 나머지 부분과 인터페이스하는 여러 정의된 커넥터가 있습니다.
CXA2A/CXA2B:직렬 스핀들 통신 커넥터 - 스핀들 드라이브를 CNC의 직렬 스핀들 인터페이스에 연결합니다. 이는 CNC와 드라이브 간에 양방향 명령과 피드백 데이터를 전달합니다.
JA7A/JA7B:스핀들 모터 위치 인코더 피드백 커넥터 - 스핀들 모터에 장착된 인코더로부터 모터 속도 및 위치 데이터를 수신합니다.
JYA2/JYA3:추가 피드백 커넥터 - 일반적으로 스핀들 방향 및 Cs축 기능에 사용되는 위치 코더 또는 방향 센서 신호용입니다.
JX4/JY1:스핀들 증폭기 준비, 알람 출력 또는 기계 I/O 신호를 포함한 추가 신호용 인터페이스 커넥터입니다.
A06B-6141 스핀들 드라이브 알람 - 제어 PCB 오류:FANUC Alpha iSP 스핀들 증폭기는 제어 수준 알람(전원 오류 아님)을 발생시킵니다. 스핀들 모터와 파워 스테이지가 건강한 것으로 확인되었습니다. A20B-2101-0350 제어 PCB가 결함으로 식별됩니다. 교체하면 스핀들 드라이브 기능이 복원됩니다.
스핀들 방향 실패:CNC 머시닝 센터에서 스핀들 방향 오류가 발생합니다. 즉, 공구 교환을 위해 스핀들이 올바른 위치에서 정지하지 못합니다. 방향 센서와 엔코더를 확인한 결과 A20B-2101-0350이 제어 결함으로 식별됩니다.
Q1: A20B-2101-0350이 내 스핀들 드라이브에 적합한 제어 PCB인지 어떻게 확인합니까?
드라이브 명판에서 스핀들 증폭기 모델 번호를 확인하십시오. A06B-6141로 표시되어 있으면 A20B-2101-0350이 올바른 유형 A 제어 PCB입니다. 또한 설치된 보드 라벨에서 "Type A" 지정을 확인하십시오. 제품 설명의 "6141 시리즈"는 A06B-6141 스핀들 앰프와 직접 일치합니다.
Q2: A06B-6141 스핀들 제어 보드와 관련하여 "유형 A"는 무엇입니까?
FANUC 스핀들 증폭기는 다양한 제어 PCB 구성을 사용할 수 있습니다. 유형 A와 유형 B 지정으로 이러한 변형이 구분됩니다. 유형 A는 A06B-6141의 표준 제어 보드 구성입니다. 잘못된 유형(유형 A 위치에 유형 B)을 장착하면 통신 오류나 제어 오류가 발생할 수 있습니다. 항상 주문하기 전에 설치된 보드의 라벨에서 유형을 확인하십시오.
Q3: A20B-2101-0350 오류를 구체적으로 나타내는 스핀들 알람은 무엇입니까?
제어 PCB 오류는 일반적으로 드라이브 LED에 표시되는 알람 9(직렬 통신 오류), 알람 24(모터 제어 오류) 또는 알람 73(제어 카드 오류)과 같은 스핀들 직렬 통신 그룹 또는 제어 수준 오류 코드에서 알람을 생성합니다. 전력단 경보(과전류, 과전압)는 일반적으로 제어 보드가 아닌 전력 PCB 또는 IGBT를 가리킵니다.
Q4: A20B-2101-0350을 교체하려면 스핀들 매개변수 재입력이 필요합니까?
스핀들 매개변수는 드라이브의 제어 PCB가 아닌 CNC의 스핀들 매개변수 메모리에 있습니다. 교체용 A20B-2101-0350을 장착한 후 CNC는 전원 켜기 초기화 시퀀스 동안 직렬 스핀들 인터페이스를 통해 스핀들 매개변수를 드라이브에 다시 다운로드합니다. 생산에 복귀하기 전에 속도 범위 전체에서 스핀들이 정상적으로 작동하는지 확인하십시오.
Q5: A20B-2101-0350을 교체할 때 어떤 ESD 및 안전 예방 조치가 적용됩니까?
CNC와 스핀들 드라이브의 전원을 완전히 끄십시오. 드라이브 캐비닛을 열기 전에 교정된 DC 전압계를 사용하여 드라이브의 DC 버스 커패시터가 완전히 방전되었는지 확인하십시오. DC 버스 전압은 600V를 초과할 수 있으며 주 전원을 제거한 후에도 지속될 수 있습니다. ESD 방지 표면에 접지된 정전기 방지 손목 스트랩을 사용하여 A20B-2101-0350을 다루십시오.
