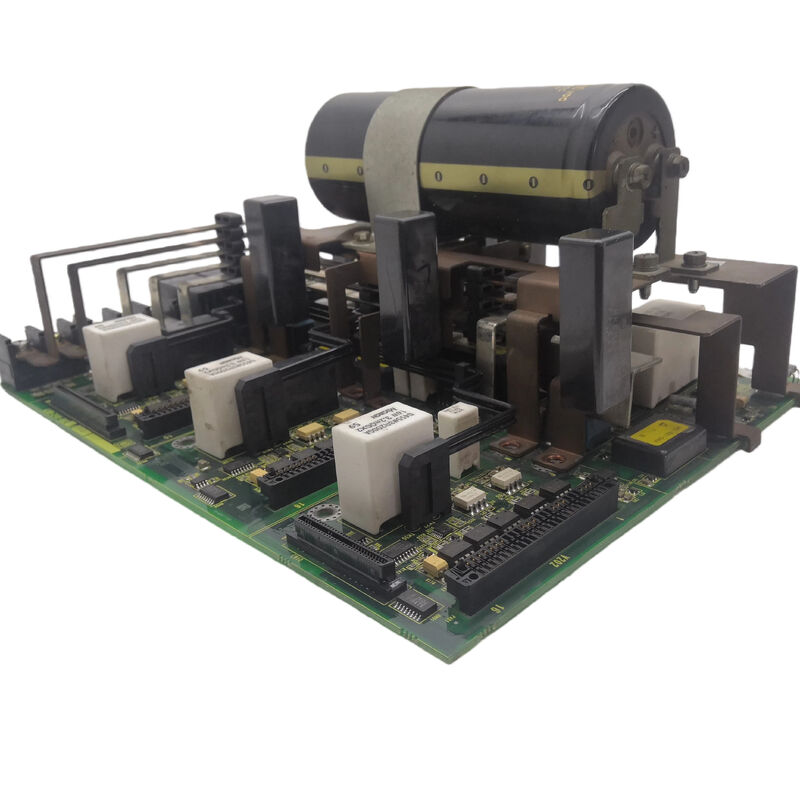

A20B-2101-0025 FANUC 베타 iSVSP3-40/40/40-15i 삼축 전력 PCB A06B-6134-H303 / 3×40A 세르보 + 15kW 스핀들 / 전력 배선 카드

세 개의 서보 축과 스핀들

A20B-2101-0025는 FANUC A06B-6134 베타 SVSP 시리즈에서 가장 뛰어난 변종을 서비스합니다: 삼축 구성.이중축 A06B-6134-H203는 2축 회전기와 간단한 가공 센터를 포함한다., A06B-6134-H303 (H303#A 또는 H303#C) 는 동일한 통합 단위 형식 내에서 3 축 가공 센터 구성을 가능하게하는 세 번째 서보 채널을 추가합니다.

SVSPM1-40/40/40-15i 명칭은 다음의 용량을 구분합니다.

• 40/40/40:세 개의 서보축 채널, 각각 40A 피크
• 15i:통합된 15kW 스핀드 증폭기
• SVSPM1:단일 통합 모듈 (분립 PSM + SVM + SPM의 대조)

이중축 A20B-2101-0022과 비교하면삼자축 A20B-2101-0025은 세 번째 서보 모터 축에 필요한 추가 40A 서보 채널을 제공합니다. 한 통합 드라이브 단위 내의 컴팩트한 3 축 CNC 수직 가공 센터를 가능하게합니다..

주요 제품 정보

iSVSP3 대 iSVSP2 3차 축이 전력 보드를 바꾸는 이유

이중축 단위 (H203용 A20B-2101-0022) 와 삼중축 단위 (H303용 A20B-2101-0025) 는 각기 다른 전력판을 사용한다. 왜냐하면 축과 함께 있는 물리적 하드웨어 계측이 계산되기 때문이다.

• 세 세브로 출력 단계는 출력 전도기, 커넥터 및 전류 센서에 대한 PCB 면적이 더 필요합니다.
• DC 버스 로딩은 세 개의 서보 축과 스핀들에서 두 개의 축과 스핀들보다 높습니다.
• 전력 보드 레이아웃은 추가 IGBT 장치, 그들의 히트 싱크 연결 및 그들의 게이트 드라이브 배선 수용해야합니다.

이 차이들은 A20B-2101-0025을 A20B-2101-0022과 물리적으로 구별합니다. 보드는 교환이 불가능합니다.

적용 시나리오

βiSVSP3 전원 보드 오류:A06B-6134-H303#A SVSP3 단위와 함께 3 축 CNC 가공 센터는 세 개의 서버 축과 스핀들 모두에 동시에 영향을 미치는 하드웨어 보호 경보를 개발합니다.A20B-2101-0025 전원 보드가 오류로 확인되었습니다보드 교체로 4개의 채널 모두 복원됩니다.

소형 가공 센터 드라이브 수리:세 축 SVSP3를 완전한 드라이브 시스템으로 사용하는 작은 CNC 수직 가공 센터는 전력 보드를 교체해야합니다.A20B-2101-0025이 특정 장치에 대한 유일한 보드 수준의 수리 옵션을 제공합니다.

FAQ

Q1: A20B-2101-0025는 A06B-6134의 H303#A와 H303#C 양쪽 모두에서 사용됩니까?

A06B-6134-H303는 #A (표준 인터페이스) 및 #C (C 타입 인터페이스) 변형으로 존재한다.전원 보드 A20B-2101-0025는 통신 인터페이스 유형에 독립된 기능. 두 가지 변종이 동일한 전원 보드를 공유하는지 여부는 연결 장치 또는 하드웨어 차이가 있는지 여부에 달려 있습니다. 특정 장치의 내부 문서에서 확인하십시오.

Q2: A20B-2101-0025의 40A 채널에 의해 어떤 서보 모터가 구동될 수 있습니까?

채널당 40A 피크는 최대 40A 피크까지 등급화된 FANUC 베타 서보 모터를 지원합니다. bi22에서 bi40 클래스 모터 및 비교 가능한 biS 시리즈 모델을 포함합니다.이것은 이중축 H203 변종의 13A 채널보다 상당히 높습니다., 더 큰 세보 모터를 더 까다로운 3 축 가공 센터 축 부하에 사용할 수 있습니다.

Q3: A20B-2101-0025은 A20B-2101-0022을 이중축 단위에서 대체할 수 있습니까?

세 축 전원 보드 (A20B-2101-0025) 는 이중 축 보드 (A20B-2101-0022) 와 다른 물리적 레이아웃과 커넥터 구성을 가지고 있습니다.각기 다른 모듈 순서 번호 (H303 대 H203) 를 사용하며 교환할 수 없습니다..

Q4: A06B-6134-H303에 대한 방출 안전 요구 사항은 A20B-2101-0025에 액세스하기 전에 무엇입니까?

SVSP3 단위는 추가적인 서보 채널과 더 높은 복합 전력으로 인해 이중 축 H203 단위보다 더 큰 내부 콘덴시터 뱅크를 가지고 있습니다.내부 보드에 액세스하기 전에 FANUC 유지 보수 설명서에 따라 전체 배열 대기 시간을 허용충전 지표 LED를 관찰하는 것 외에도 정렬 된 DC 볼트 미터로 배charge를 확인합니다.

Q5: A20B-2101-0025을 교체하면 CNC 매개 변수에 영향을 주나요?

아니, 모든 서버와 스핀드 매개 변수는 CNC의 메인 매개 변수 메모리에 저장되어 있습니다.대체 A20B-2101-0025을 장착하고 전원을 복원한 후, CNC는 세 개의 세보 채널과 스핀들 모두에 기존 매개 변수를 자동으로 적용합니다.
