| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE RoHS |
| 모델 번호 | A20B-2101-0012 |
FANUC A06B-6134 시리즈 Beta SVSP(서보/스핀들 전원) 장치는 공간과 비용 효율성이 중요한 소형 CNC 공작 기계용으로 설계된 통합 드라이브입니다. 세 개의 별도 모듈을 차지했던 세 가지 기능이 단일 하우징에 결합되었습니다.
통합 DC 버스 전원 공급 장치:이 장치에는 자체 전력 변환 단계가 포함되어 있어 외부 PSM(전원 공급 장치 모듈)이 필요하지 않습니다. AC 주전원은 장치에 직접 연결되며 내부 정류기는 서보 및 스핀들 출력 단계를 위한 DC 버스를 생성합니다.
이중 서보 축 채널:두 개의 서보 축(CNC 선반의 X 및 Z 또는 소형 머시닝 센터의 X 및 Y)은 동일한 장치에서 구동됩니다. 각 채널의 정격은 13A 피크로 bi8 및 bi12 클래스 베타 서보 모터와 일치합니다.
15kW 스핀들 제어:세 번째 채널은 스핀들 모터를 구동합니다. 이 장치는 최대 biLP15 클래스(15kW)의 스핀들 모터에 적합합니다.

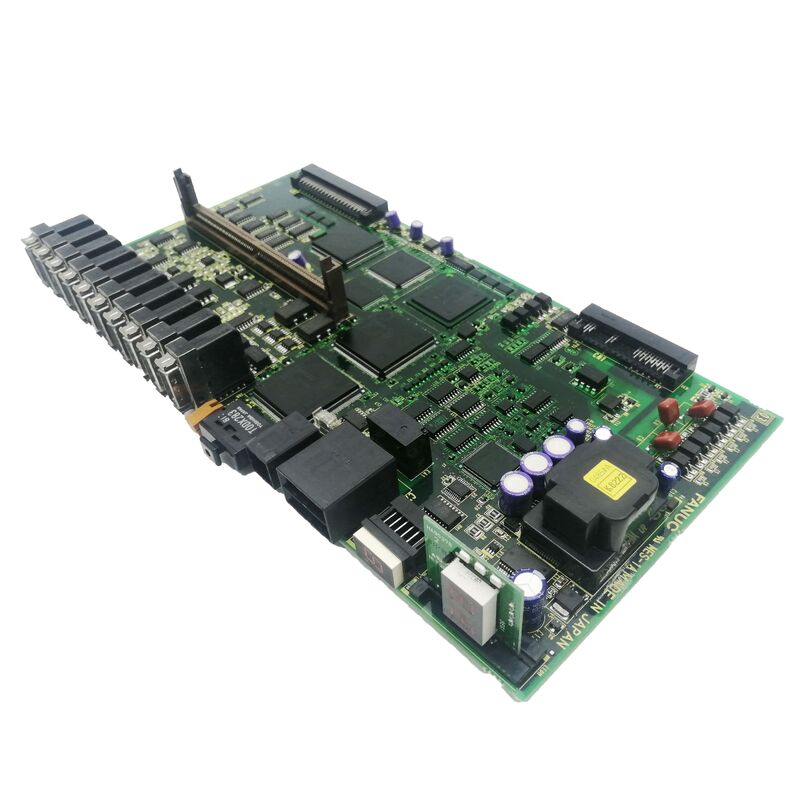

A20B-2101-0012는 이 통합 장치 내부의 서보/스핀들 드라이브 보드입니다. 이는 A20B-2101-002x 전원 보드와 함께 A06B-6134-H203#A 어셈블리의 일부로 확인된 주요 PCB 중 하나입니다.
| 매개변수 | 값 |
|---|---|
| 보드 기능 | 서보/스핀들 드라이브 PCB |
| 기준 치수 | A06B-6134-H203#A(βiSVSP) |
| 서보 채널 | 2×13A |
| 축 | 최대 15kW(biLP15) |
| CNC 시스템 | 0i-MC, 18i-B, 21i-B |
| 시리즈 | A20B-2101 |
A06B-6134 SVSP는 일반적으로 전체 Alpha-i 캐비닛 하드웨어(별도의 PSM + SVM + SPM)가 물리적으로나 경제적으로 불균형한 소형 CNC 머시닝 센터, 소형 CNC 선반 및 훈련 기계 등 "덜 까다로운 CNC 공작 기계"에서 발견됩니다.
이 장치는 일반적으로 18/21i-B 후반 컨트롤과 함께 출시되거나 고급 구성에 대한 저렴한 대안으로 인기 있는 0i-MC 컨트롤 시스템과 함께 출시될 가능성이 높습니다. 이 맥락에서:
이 장치 내부의 A20B-2101-0012 드라이브 보드는 이러한 채널에 대한 서보 및 스핀들 전환을 관리합니다.
SVSP 드라이브 보드 결함:A06B-6134-H203#A SVSP 장치를 갖춘 소형 CNC 머시닝 센터는 서보 또는 스핀들 알람을 개발합니다. 외부 결함을 배제한 후 A20B-2101-0012 드라이브 보드가 결함으로 식별됩니다. 보드 수준 교체로 전체 드라이브 기능이 복원됩니다.
CNC 통합 유지 관리:0i-MC CNC 머시닝 센터를 정밀 검사하는 서비스 워크숍은 포괄적인 SVSP 장치 수리의 일환으로 A20B-2101-0012를 대체합니다.
Q1: A20B-2101-0012는 전원보드(A20B-2101-002x)인가요, 아니면 A06B-6134-H203에 별도의 보드인가요?
A06B-6134-H203#A에 "A20B-2101-002x 및 A20B-2101-0012"가 포함되어 있습니다. 두 보드는 서로 다른 기능을 수행합니다. A20B-2101-002x(다른 곳에서는 A20B-2101-0022로 설명됨)는 고전류 경로를 전달하는 전원 배선 보드입니다. A20B-2101-0012는 제어 로직을 제공하는 서보/스핀들 구동 보드입니다. 둘 다 동일한 SVSP 장치에 존재합니다.
Q2: A06B-6134-H203은 A20B-2101-0012와 어떤 서보 모터에 적합합니까?
A06B-6134-H203#A 축의 채널당 13A 정격은 bi8 및 bi12 클래스 FANUC Beta 서보 모터와 일치합니다. 정격이 높은 모터(bi22, bi40)에는 더 높은 전류 드라이브가 필요합니다. 서보 드라이브 하드웨어를 교체하거나 업그레이드하기 전에 기계 명판에서 서보 모터 모델을 확인하십시오.
Q3: A20B-2101-0012를 교체하려면 서보 또는 스핀들 매개변수를 변경해야 합니까?
아니요. 서보 및 스핀들 매개변수는 CNC의 기본 매개변수 메모리에 저장됩니다. A20B-2101-0012 드라이브 보드를 교체해도 저장된 매개변수 값에는 영향을 미치지 않습니다. 교체품을 장착하고 전원을 복원한 후 SVSP 장치는 기존 CNC 매개변수 세트에 따라 구동 기능을 다시 설정합니다.
Q4: SVSP 장치 내부의 A20B-2101-0012에 접근하기 전에 어떤 안전 예방 조치가 적용됩니까?
A06B-6134 SVSP 장치에는 통합 DC 버스 커패시터 뱅크가 있습니다. 장치의 작은 크기에도 불구하고 커패시터는 AC 주전원을 제거한 후에도 위험한 전압을 유지합니다. A06B-6134 장치에 대한 FANUC Beta i 시리즈 유지 관리 매뉴얼의 방전 대기 절차를 따르고 내부 보드에 접근하기 전에 DC 전압계로 버스 방전을 확인하십시오.
Q5: 상품설명에 "biSVPM2"란 무엇인가요?
"biSVPM2" 지정은 A20B-2101-0012 보드가 속한 A06B-6134 SVSP 장치 내의 기능 모듈을 식별합니다. 이는 SVSP 장치의 베타 i 서보/스핀들 전원 모듈 섹션을 나타내며, 이 내부 모듈을 장치의 전원 공급 장치 섹션 및 기타 내부 어셈블리와 구별합니다.
