| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE RoHS |
| 모델 번호 | A20B-2100-0830 |
FANUC αis (Alpha iS) 단축 서보 모듈 가족 (A06B-6114 시리즈) 안에서는 SVM1-360i가 가장 강력한 변형입니다. 360A 최고 출력 전류에서,αis SVM1 제품군에서 가장 높은 위치를 차지합니다.:
| 모델 | 명령 번호 | 배선판 | 제어 PCB |
|---|---|---|---|
| SVM1-160i | A06B-6114-H106 | A16B-2203-0662 | A20B-2100-0740 |
| SVM1-360i | A06B-6114-H109 | A16B-2203-0625 | A20B-2100-0830 |
SVM1-360i의 360A 최고 전류 등급은 SVM1-160i (160A) 에 비해 2.25 배의 단계 증가를 나타냅니다. This difference justifies a different control PCB (A20B-2100-0830 vs A20B-2100-0740) and a different wiring board (A16B-2203-0625 vs A16B-2203-0662) — the hardware of both boards is matched to the 360A application.
| 매개 변수 | 가치 |
|---|---|
| 호환되는 모듈 | SVM1-360i (A06B-6114-H109) |
| 최고류 | 360A |
| 배선판 | A16B-2203-0625 |
| 이사회의 역할 | 제어 PCB |
| 시리즈 | A20B-2100 |
| 플랫폼 | FANUC αis (알파 iS) |

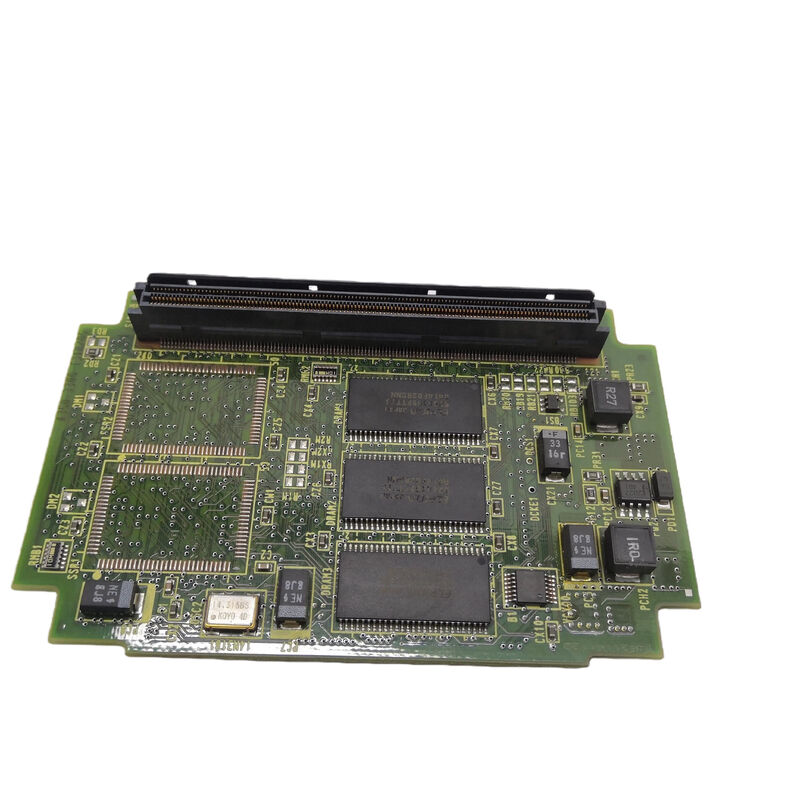

A20B-2100-0830 제어 PCB는 SVM1-360i에 대한 모든 정보를 제공합니다.
FSSB 광섬유 통신:CNC의 FSSB 서보 카드에서 축 위치 명령을 받고 각 인터폴레이션 사이클에서 인코더 피드백을 반환하여 CNC에 정확한 현재 위치 데이터를 제공합니다.
HRV 전류 제어:A20B-2100-0830의 프로세서에서 HRSV 전류 제어 알고리즘을 실행하여 360A 출력 전류를 높은 대역폭으로 명령값으로 조절합니다.정확한 전류 조절은 SVM1-360i의 큰 관동성 응용 프로그램에 중요합니다.
보호 모니터링:360A 전류 경로는 전력 장치에 상당한 열을 발생 A20B-2100-0830 열 센서,DC 버스 조건 ∙ 경보 코드를 생성하고 보호 문턱이 초과되면 드라이브를 작동시킵니다..
SVM1-360i 제어판 오류:FANUC αis SVM1-360i (A06B-6114-H109) 는 FSSB 통신 경보를 개발합니다. 배선 보드와 전원 장치가 손상되지 않은 것으로 확인되었습니다. A20B-2100-0830이 교체됩니다.FSSB 통신과 세르보 컨트롤이 복구되었습니다..
대형 항공공학 기계장치 유지보수:A 5-axis machining centre using SVM1-360i drives for its heavy rotary table axes schedules preventive replacement of the A20B-2100-0830 control PCBs to prevent in-production board failures on critical production equipment.
Q1: A20B-2100-0830이 SVM1-160i (A06B-6114-H106) 와 호환되는가?
번호 A20B-2100-0830은 SVM1-360i (A06B-6114-H109) 를 위해 특별히 제어 PCB입니다. SVM1-160i는 A20B-2100-0740을 사용합니다. 현재 피드백 확장, 게이트 드라이브 인터페이스,제어 PCB의 보호 문턱은 모듈의 특정 전력 등급에 맞게SVM1-160i에 A20B-2100-0830을 장착하면 잘못된 전류 조절이 발생합니다.
Q2: αis 시리즈 SVM1-360i는 더 작은 αis 모듈처럼 HRV3를 지원합니까?
예. FANUC αis 시리즈 사양 문서는 "HRV3를 사용할 때, 더 작은 모듈에 대해 A16B-2202-074X / PCB A20B-2100-054X 와이어링 보드를 사용하십시오".라고 명시하여 αis SVM1 범위에 대한 HRV3 기능을 확인합니다.그리고 더 큰 360i와 160i는 같은 HRV3가 가능한 아키텍처를 따릅니다.A20B-2100-0830는 큰 관동성 servo 애플리케이션에 필요한 높은 대역폭 전류 제어 기능을 지원합니다.
Q3: A20B-2100-0830에 액세스하기 전에 SVM1-360i에 대한 방출 안전 요구 사항은 무엇입니까?
SVM1-360i는 360A 등급과 이 전력 수준의 에너지 저장 요구 사항으로 αis SVM1 범위에서 가장 큰 콘덴서 뱅크를 가지고 있습니다.전원 공급을 제거 한 후 배열 시간은 작은 모듈보다 길습니다.αis 시리즈 유지보수 설명서의 방출 대기 사양을 정확하게 따르십시오. 캘리브레이트 된 DC 볼트미터로 확인하십시오.단 한번도 지나간 시간만 기준으로 모듈을 열지 마십시오..
Q4: 전체 SVM1-360i 모듈을 교체하는 것과 비교하여 A20B-2100-0830을 교체하는 비용은 얼마입니까?
A20B-2100-0830 제어판 교체 비용은 일반적으로 전체 A06B-6114-H109 SVM1-360i 모듈 집합을 교체하는 것보다 훨씬 저렴합니다. 전체 모듈에는 배선 보드가 포함되어 있습니다.전력장치, 히트 싱크, 하우징 ∙ 제어판 장애로 인해 착용되지 않는 부품.보드 레벨 교체 고장 진단이 제어판이 고장 된 유일한 구성 요소를 확인 할 때 비용 효율적인 접근법입니다.
Q5: A20B-2100-0830은 설치 후 초기화가 필요합니까?
A20B-2100-0830을 장착 한 후 특정 보드 초기화가 필요하지 않습니다. CNC 및 드라이브 시스템이 시작되면 FSSB 통신이 자동으로 설정됩니다.세르보 매개 변수는 CNC의 메인 메모리에 저장되고 시작 시 새로운 제어판에 적용- 세르보 준비 확인 하 고 낮은 속도 테스트를 실행 기계 생산에 반환 하기 전에.CNC의 FSSB 서보 감지 화면이 보드 교체 후 올바르게 식별 축을 보여줍니다 확인.
