| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE RoHS |
| 모델 번호 | A20B-2100-0802 |
FANUC Alpha-i 스핀들 증폭기 모듈(Alpha SPMC i 시리즈)은 공작 기계의 메인 스핀들 모터에 전원을 공급하는 구동 장치입니다. PSM(전원 공급 장치 모듈)에서 DC 버스 전원을 가져와 스핀들을 속도로 가속하고, 절삭 부하에서 프로그래밍된 속도로 유지하고, 공구 교환을 위해 정밀한 스핀들 방향 지정을 수행하는 데 필요한 가변 주파수, 가변 전압 AC 출력으로 변환합니다.

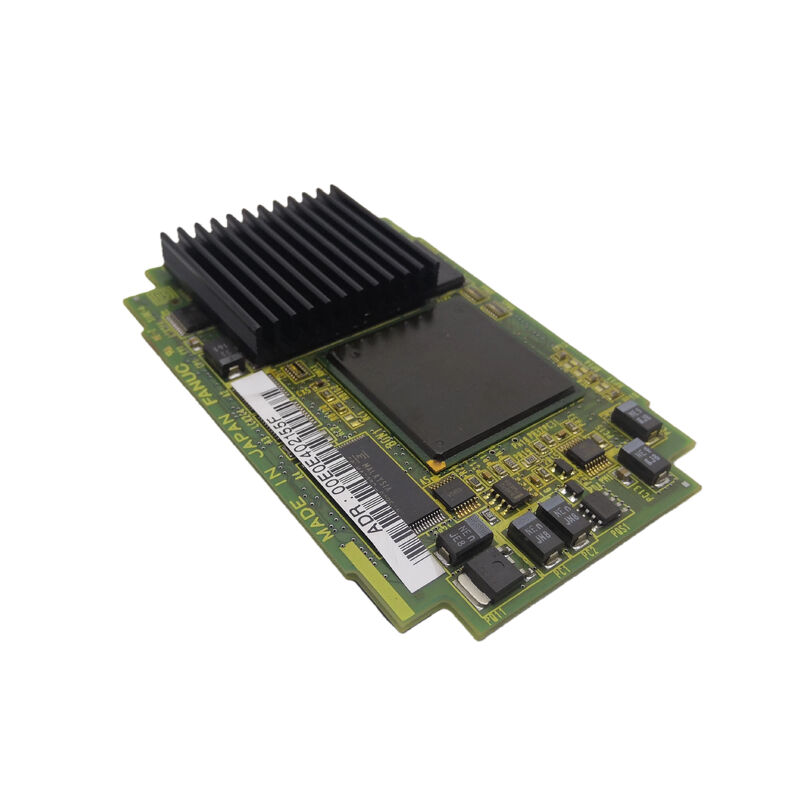

이 모든 지능은 스핀들 모듈 내부의 제어 PCB에 있습니다. A20B-2100-0802는 다음과 같은 전자 계층인 제어 및 인터페이스 보드입니다.
CNC로부터 속도 명령을 수신합니다.제어 PCB는 직렬 스핀들 인터페이스를 통해 CNC의 명령된 스핀들 속도를 수신하고 M 코드 기능(스핀들 시작, 정지, 방향)을 수신하고 스핀들 상태를 다시 CNC로 반환합니다.
속도 조절을 실행합니다:제어 PCB는 폐쇄 루프 속도 제어 알고리즘을 실행합니다. 즉, 명령된 속도를 모터 속도 센서의 피드백 신호와 비교하고 다양한 절단 부하에서 명령된 속도를 유지하는 데 필요한 출력 주파수 및 전압 명령을 생성합니다.
보호 기능을 관리합니다.과속, 과전류, 모터 과열 및 DC 버스 결함 신호는 제어 보드에서 처리됩니다. 보호 임계값을 초과하면 보드가 스핀들을 트립하고 적절한 경보 코드를 생성합니다.
출력 IGBT 단계를 제어합니다.제어 보드의 게이트 구동 신호는 스핀들 모듈의 IGBT 전력 장치를 전환하여 3상 모터 전류를 생성합니다.
| 매개변수 | 값 |
|---|---|
| 부품 번호 | A20B-2100-0802 |
| 유형 | 스핀들 드라이브 제어/인터페이스 PCB |
| 애플리케이션 | CNC 스핀들 증폭기 모듈 |
| 가족 | Alpha-i SPMC 스핀들 모듈 시리즈 |
| 시리즈 | A20B-2100 |
스핀들 제어 PCB에 오류가 발생하면 기계 스핀들이 정상적으로 작동할 수 없습니다. 일반적인 결함 표현:
스핀들이 명령된 속도에 도달하지 않습니다.속도 조절 루프가 실패합니다. 스핀들이 잘못된 속도로 개방 루프를 실행하거나 부하 변경에 응답할 수 없습니다.
스핀들 통신 알람:CNC에서 직렬 스핀들 통신이 끊어졌습니다(CNC 생성에 따라 알람 코드 SP01, SP02, SP08). CNC 스핀들 카드와 A20B-2100-0802 사이의 직렬 링크가 끊어졌습니다.
활성화 시 즉시 스핀들 알람:제어 보드의 보호 회로는 정상적인 작동을 방해하는 조건을 감지하여 외부 모터, 배선 또는 열 결함으로 인해 발생하지 않은 스핀들 알람 코드를 생성합니다.
Alpha-i 스핀들 모듈 제어 보드 오류:머시닝 센터의 스핀들이 직렬 통신 알람을 발생시켜 시작할 수 없습니다. 스핀들 모터와 케이블이 올바르게 테스트되었습니다. A20B-2100-0802 스핀들 제어 PCB가 결함으로 식별됩니다. 보드 교체로 스핀들 통신 및 속도 조절이 복원됩니다.
스핀들 속도 조절 실패:CNC 선반 스핀들은 절삭 부하 하에서 명령된 속도를 유지할 수 없습니다. 속도가 크게 떨어지고 회복되지 않습니다. A20B-2100-0802의 속도 제어 알고리즘 하드웨어에 결함이 있습니다. 보드 교체로 엄격한 속도 조절이 복원됩니다.
Q1: 전체 스핀들 모듈을 제거하지 않고 A20B-2100-0802를 교체할 수 있습니까?
아니요. A20B-2100-0802는 Alpha-i 스핀들 모듈 하우징 내부의 내부 PCB입니다. 보드에 액세스하려면 드라이브 캐비닛에서 모듈을 제거하고 벤치에서 열어 FANUC 스핀들 증폭기 유지 관리 매뉴얼 절차에 따라 내부 보드 추출을 수행해야 합니다. 하우징, 배선 기판 또는 전원 장치가 손상되지 않은 경우 교체하지 않고도 기판을 교체할 수 있습니다.
Q2: A20B-2100-0802에는 스핀들 모터 소프트웨어(펌웨어)가 포함되어 있습니까?
모터 소프트웨어 설정(모터 유형 펌웨어를 나타내는 H550, H553, H570, H580 코드)이 스핀들 제어 보드에 있는 A20B-2100-0800 클래스 보드입니다. 교체용 A20B-2100-0802를 소싱할 때 보드에 원본과 동일한 모터 유형 펌웨어가 제공되는지 확인하십시오. 비어 있거나 다른 펌웨어 보드가 장착된 경우 CNC의 스핀들 매개변수 설정(모터 선택 매개변수)을 확인해야 하며 설치된 스핀들 모터와 일치하도록 보드의 펌웨어를 업데이트해야 할 수도 있습니다.
Q3: A20B-2100-0802가 실패했을 수 있음을 나타내는 스핀들 알람 코드는 무엇입니까?
제어 보드를 가리키는 스핀들 알람에는 SP01(모터 과열 - 모터 온도가 정상으로 확인되면 제어 보드 처리 오류일 수 있음), SP02(속도 편차 - 조절 오류일 수 있음), SP08(스핀들 직렬 통신 오류 - CNC와 스핀들 제어 보드 간의 링크 끊어짐) 및 SP24/SP25/SP30(제어 보드의 잘못된 게이트 드라이브 명령으로 인해 발생할 수 있는 IPM 또는 전원 장치 관련 알람)이 포함됩니다. 외부 결함(모터 권선, 엔코더, 배선)을 먼저 배제해야 합니다.
Q4: A20B-2100-0802를 교체하려면 스핀들 매개변수 변경이 필요합니까?
대부분의 스핀들 매개변수는 CNC의 기본 매개변수 메모리에 저장되며 교체 보드를 장착한 후 자동으로 다시 적용됩니다. 그러나 보드에 내장형 모터 펌웨어가 있는 경우(A20B-2100-0800 제품군 노트에 설명된 대로) CNC의 스핀들 선택 매개변수가 교체 보드의 펌웨어와 일치하는지 확인하십시오. 잘못된 모터 펌웨어와 매개변수 불일치로 인해 스핀들 성능이 저하되거나 경보 상태가 발생합니다.
Q5: A20B-2100-0802 접속 전 안전방전 절차는 어떻게 되나요?
Alpha-i 스핀들 모듈에는 주 전원 제거 후에도 위험한 전압을 유지하는 DC 버스 커패시터 뱅크가 포함되어 있습니다. FANUC Alpha-i 스핀들 증폭기 유지 관리 매뉴얼에는 특정 모듈 전력 정격에 대한 방전 시간이 명시되어 있습니다. 모듈을 열기 전에 항상 지정된 시간을 기다리고 DC 전압계로 확인하십시오. 스핀들 모듈의 충전 표시기 LED(있는 경우)는 방전이 진행 중일 때 신호를 보냅니다.
