| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE RoHS |
| 모델 번호 | A20B-2100-0762 |
FANUC Alpha-i 서보 시스템에서 PSM(전원 공급 장치 모듈)은 드라이브 캐비닛의 가장 왼쪽 위치를 차지합니다. 시스템의 모든 SVM(서보 증폭기 모듈) 및 SPM(스핀들 증폭기 모듈)은 PSM에서 작동 전력을 끌어옵니다. PSM은 들어오는 AC 주 전원을 증폭기 모듈이 모터를 구동하는 데 사용하는 조정된 DC 버스 전압으로 변환합니다.
PSM은 수동 변압기가 아닙니다. 여기에는 능동 정류 및 재생 회로, DC 버스 전압의 지능형 모니터링, 시스템 정지 명령이 내려지거나 오류가 감지될 때 DC 버스를 중단하는 전원 차단 메커니즘이 포함되어 있습니다. 이 모든 지능은 PSM 내부의 PCB에 의해 제어됩니다.

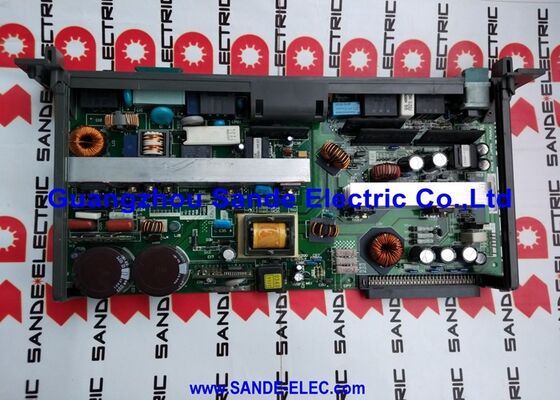

A20B-2100-0762는 Alpha-i PSM의 전자 코어인 이 제어 보드입니다. 이는 DC 버스 전압 조절을 관리하고 PSM의 내부 온도 및 작동 상태를 모니터링하며 필요할 경우 전원 차단 시퀀스를 실행합니다.
| 매개변수 | 값 |
|---|---|
| 보드 기능 | 전원 차단 기능이 있는 PSM 제어 보드 |
| 모듈 시리즈 | FANUC 알파-i |
| 모듈 유형 | PSM(서보 전원 모듈) |
| 대사 | A20B-2101-0392 |
| 애플리케이션 | CNC 서보 시스템 DC 버스 공급 |
A20B-2100-0762 장착 PSM에 내장된 전원 차단 기능은 모든 증폭기 모듈에 대한 DC 버스 공급의 제어된 종료를 제공합니다. CNC가 정상 프로그램 완료, 작업자 정지 또는 비상 정지를 통해 종료를 명령하면 PSM의 전원 차단 회로는 DC 버스를 안전하게 방전하고 차단하여 응답합니다.
제어된 차단 기능이 없으면 정지 명령 후에도 DC 버스 커패시터의 잔류 전하가 계속해서 증폭기에 공급되어 안전 위험이 발생하고 시스템의 재시작 기능이 지연됩니다. 전원 차단 기능은 정지 명령 후 정의된 시간 내에 DC 버스가 안전한 전압에 도달하도록 보장하여 시스템의 안전 및 재시작 순서를 예측할 수 있게 해줍니다.
A20B-2100-0762에 오류가 발생하면 PSM이 전원 차단 순서를 올바르게 지정하는 기능을 상실할 수 있으며, 이로 인해 PSM 경보가 발생하고 시작 시 DC 버스를 활성화하지 못하거나 불규칙한 버스 전압 동작이 발생할 수 있습니다.
PSM 제어 보드 오류:FANUC Alpha-i 드라이브 시스템이 전원을 켠 후 DC 버스 전압을 설정하지 못합니다. PSM은 경보를 표시하고 초기 자체 점검 이후에는 진행되지 않습니다. AC 입력과 DC 버스 회로가 손상되지 않았는지 확인한 후 A20B-2100-0762 제어 보드에 결함이 있는 것으로 식별됩니다. 교체 또는 A20B-2101-0392 장착으로 PSM이 정상 작동 상태로 복원됩니다.
PSM 전원 차단 오류:드라이브 시스템이 제어된 정지를 실행하지 못합니다. E-stop 명령에서 DC 버스가 올바르게 종료되지 않습니다. 진단에서는 A20B-2100-0762의 전원 차단 회로에 대한 결함을 추적합니다. 보드를 교체하면 올바른 종료 순서가 복원됩니다.
Q1: A20B-2100-0762와 A20B-2101-0392의 차이점은 무엇입니까?
A20B-2101-0392는 A20B-2100-0762의 업데이트된 대체품입니다. 교체 보드는 400~480V AC의 6110 및 6120 HV 시리즈 Alpha-i PSM 장치에 사용됩니다. -0762 및 -0392는 동일한 기능적 역할(전원 차단 기능이 있는 PSM 제어 보드)을 공유하지만 -0392는 FANUC의 Alpha-i PSM 제품 발전의 하드웨어 업데이트를 반영합니다. 교체품을 장착하기 전에 PSM 모델 호환성을 확인하십시오.
Q2: PSM은 서보 증폭기에 DC 버스를 연결하지 않고도 작동할 수 있습니까?
PSM은 증폭기를 연결하지 않고도 DC 버스 전압을 설정하고 유지할 수 있습니다. 이는 PSM을 별도로 테스트하는 데 유용합니다. 그러나 PSM의 일반적인 작동 상태는 DC 버스의 증폭기와 함께 이루어집니다. 즉, 시스템은 버스 로딩을 모니터링하고 증폭기 상태 신호에 응답합니다. 연결된 앰프 없이 장기간 PSM을 작동하는 것은 표준 작동 조건이 아니며 PSM 구성에 따라 보호 경보가 발생할 수 있습니다.
Q3: A20B-2100-0762 제어 보드에 오류가 발생했음을 나타내는 경보 코드는 무엇입니까?
FANUC Alpha-i PSM 알람은 PSM의 상태 LED에 표시되거나 SV 알람 코드로 CNC에 전달됩니다. DC 버스 저전압, DC 링크 과충전, 전원 차단 회로 오류 및 PSM 주 회로 알람을 포함한 PSM 관련 알람은 제어 보드 오류의 후보입니다. 단일 축 서보 알람 또는 모터별 알람은 일반적으로 PSM이 아닌 서보 증폭기 모듈을 가리킵니다.
Q4: A20B-2100-0762를 교체한 후 PSM에 매개변수 설정이 필요합니까?
PSM 제어 보드에는 CNC 서보 매개변수가 없습니다. 이 매개변수는 CNC의 기본 매개변수 메모리에 남아 있습니다. 그러나 PSM은 내부 하드웨어 구성 또는 교정 데이터를 저장할 수 있습니다. 교체 보드를 장착한 후 시스템 전원을 켜고 PSM이 자체 검사를 완료하고 DC 버스 전압을 정상적으로 설정하는지 관찰합니다. 구성 알람이 나타나면 교체 후 확인 단계에 대해 Alpha-i 서보 증폭기 유지 관리 설명서를 참조하십시오.
Q5: 장치의 전원이 꺼진 상태에서 PSM 내부에서 작업하는 것이 안전합니까?
아니요 - 전원이 꺼진 직후는 아닙니다. PSM의 DC 버스 커패시터는 AC 주 전원이 제거된 후에도 위험한 전압 전하를 유지합니다. PSM 하우징을 열거나 A20B-2100-0762 보드를 포함한 내부 구성 요소를 다루기 전에 FANUC Alpha-i 서보 증폭기 유지 관리 설명서에 지정된 방전 간격(일반적으로 20~30분 또는 충전 LED 표시기에 커패시터가 방전된 것으로 표시될 때까지)을 기다리십시오.
