| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE RoHS |
| 모델 번호 | A20B-2100-0740 |
FANUC αis(Alpha iS) 시리즈는 특히 고속, 고정밀 가공에 최적화된 Alpha-i 서보 드라이브 플랫폼의 진화를 나타냅니다. "iS" 지정(i = i 세대, S = 고속 또는 향상된 사양)은 이 시리즈를 최대 윤곽 성능이 우선시되는 응용 분야에서 표준 Alpha-i 드라이브보다 높은 위치에 놓이게 합니다.
αis 시리즈 SVM1 모듈(A06B-6114 시리즈)은 이 플랫폼을 위한 단일 축 서보 증폭기 모듈로, 다양한 축 모터 요구 사항에 대한 다양한 피크 전류 정격을 포괄합니다.
| 모델 | 주문번호 | 배선 보드 | 제어 PCB |
|---|---|---|---|
| SVM1-20i | A06B-6114-H103 | A16B-2203-0691 | — |
| SVM1-40i | A06B-6114-H104 | A16B-2203-0660 | — |
| SVM1-80i | A06B-6114-H105 | A16B-2203-0661 | — |
| SVM1-160i | A06B-6114-H106 | A16B-2203-0662 | A20B-2100-0740 |
| SVM1-360i | A06B-6114-H109 | A16B-2203-0625 | A20B-2100-0830 |

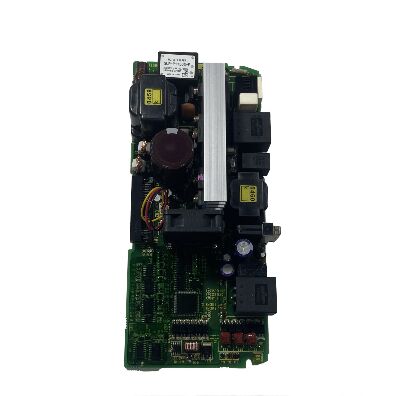

A20B-2100-0740은 제어 PCB입니다.SVM1-160i— 160A 피크 전류 변형으로 αis 제품군 중 가장 무거운 단일 축 애플리케이션에 사용됩니다.
| 매개변수 | 값 |
|---|---|
| 호환 모듈 | SVM1-160i (A06B-6114-H106) |
| 피크 전류 | 160A |
| 입력 | 200VAC 3상 |
| 배선 보드 | A16B-2203-0662 |
| 이사회 역할 | 제어 PCB |
| 시리즈 | A20B-2100 |
SVM1-160i에는 두 개의 주요 PCB가 포함되어 있습니다.
A20B-2100-0740(제어 PCB):지능형 계층. FSSB를 통해 CNC와 통신하고, HRV 전류 제어 알고리즘을 실행하고, 인코더 피드백을 처리하고, IGBT 장치에 대한 게이트 구동 신호를 생성합니다.
A16B-2203-0662 (배선 보드):물리적 커넥터 계층. DC 버스 터미널 연결, 3상 모터 출력 연결, 인코더 케이블 커넥터 및 드라이브 캐비닛 배선에 대한 기계적 인터페이스를 제공합니다. 160A 등급 도체를 운반합니다.
A20B-2100-0740의 오류는 일반적으로 FSSB 통신 오류 또는 서보 제어 오류로 나타납니다. A16B-2203-0662 배선 보드의 결함은 전원 출력 또는 연결 관련 증상으로 나타납니다.
SVM1-160i 제어 보드 오류:FANUC αis SVM1-160i(A06B-6114-H106)는 FSSB 통신 알람을 개발합니다. 배선 보드와 전원 장치가 올바르게 테스트되었습니다. A20B-2100-0740이 결함으로 식별됩니다. 교체하면 서보 통신 및 제어가 복원됩니다.
중부하 작업용 머시닝 센터 축 유지 관리:무거운 인덱싱 테이블을 갖춘 대형 수평 머시닝 센터는 회전축으로 SVM1-160i를 사용합니다. 예정된 유지 관리 기간 동안 A20B-2100-0740은 생산 중 제어 보드 오류를 방지하기 위해 사전에 교체됩니다.
Q1: αis 시리즈는 무엇이며 표준 Alpha-i(αi) 시리즈와 어떻게 다릅니까?
αis(Alpha iS) 시리즈(A06B-6114 주문 번호)는 금형, 항공우주 및 정밀 가공 응용 분야의 고속, 고정밀 가공 요구 사항에 최적화된 Alpha-i 드라이브 플랫폼의 향상된 버전입니다. αis 시리즈는 표준 A06B-6096(Alpha-i FSSB) 시리즈에 비해 수정된 모터 및 드라이브 설계를 사용합니다. A20B-2100-0740은 αis A06B-6114 시리즈에만 해당되며 표준 A06B-6096 시리즈에 사용되는 A20B-2100-0540과 호환되지 않습니다.
Q2: A20B-2100-0740을 교체하려면 서보 매개변수 변경이 필요합니까?
아니요. 서보 매개변수(모터 ID, 엔코더 유형, 게인 값, 전류 제한)는 CNC의 기본 매개변수 메모리에 저장됩니다. 제어 PCB를 교체해도 저장된 값에는 영향을 미치지 않습니다. 교체용 A20B-2100-0740을 장착한 후 CNC는 FSSB 통신을 다시 설정하고 기존 매개변수를 새 보드에 적용합니다.
Q3: SVM1-160i 내부에서 A20B-2100-0740을 취급하기 전에 어떤 방전 안전이 적용됩니까?
SVM1-160i는 160A 정격으로 인해 소형 SVM1 변형보다 훨씬 더 큰 DC 버스 커패시터 뱅크를 가지고 있습니다. 저장된 에너지가 많을수록 AC 전원을 제거한 후 필요한 방전 시간이 길어집니다. 모듈을 열기 전에 항상 αis 시리즈 유지 관리 설명서에 지정된 대기 시간을 따르십시오. 보정된 DC 전압계로 방전을 확인합니다.
Q4: A20B-2100-0741(백보드)는 A16B-2203-0662와 동일합니까?
A20B-2100-0741은 αis SVM1 드라이브 제품군의 관련 배선/백보드 구성 요소인 "서보 드라이브 백보드 회로 기판"으로 나열됩니다. FANUC αis 유지 관리 매뉴얼에서는 특히 A16B-2203-0662를 SVM1-160i(A06B-6114-H106)용 배선 기판으로 식별합니다. 둘 다 물리적 커넥터와 고전류 연결 기능을 제공하지만 드라이브 설명서에서 어떤 특정 보드가 설치된 모듈에 적용되는지 확인하십시오.
Q5: A20B-2100-0740을 SVM1-360i(A06B-6114-H109)에 사용할 수 있나요?
아니요. SVM1-360i는 다른 제어 PCB(A20B-2100-0830)와 다른 배선 기판(A16B-2203-0625)을 사용합니다. 360A 피크 전류 정격에는 160A SVM1-160i와 비교하여 다른 전류 피드백 스케일링 및 게이트 드라이브 인터페이스 하드웨어가 필요합니다. 이러한 제어 보드는 αis SVM1 제품군 내의 특정 전류 정격을 제공하며 모델 간에 교환할 수 없습니다.
