사용된 FANUC A20B-2004-0800 A20B20040800 A2OB-2OO4-O8OO

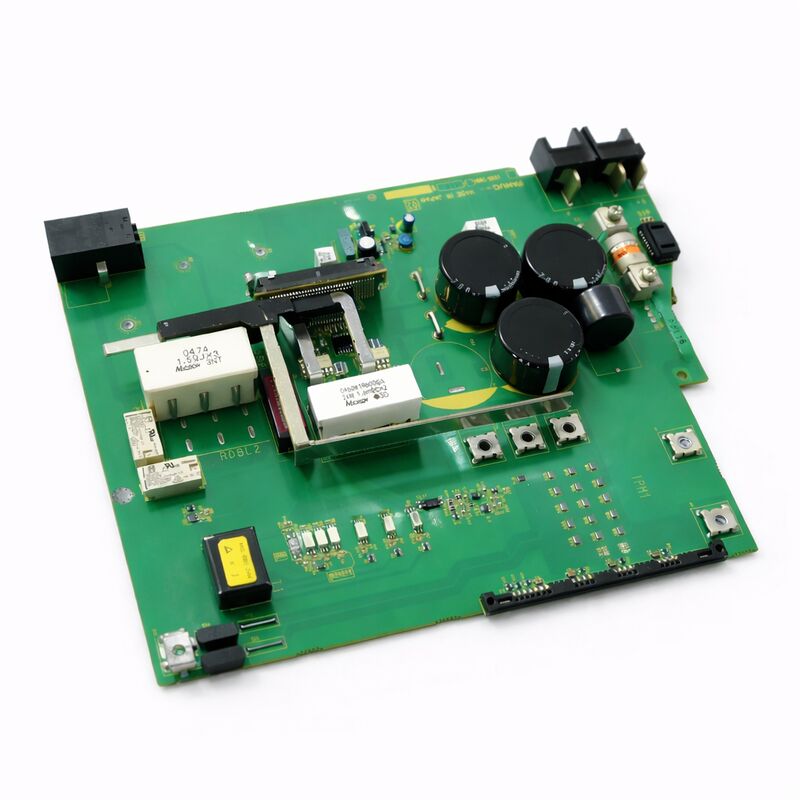

FANUC A20B-2004-0800 A20B-2004 시리즈 운영자 패널 인터페이스 PCB

부문 번호:A20B-2004-0800

제조사:FANUC (일본)

제품 종류:오퍼레이터 패널 인터페이스 PCB A20B-2004 시리즈

시리즈:A20B-2004

A20B-2004 시리즈에 대해

A20B-2004 시리즈는 FANUC CNC 시스템의 조작자 패널 인터페이스 보드를 포함합니다. 기계의 조작자 패널과 CNC 컨트롤러 사이의 신호 통신을 처리하는 PCB입니다.이 보드는 운영자 패널 얼굴에서 I / O 신호를 관리: 키스 스위치 입력, 모드 선택 버튼, 오버라이드 스위치 및 패널 표시기와 상태 램프를 작동시키는 출력 신호.그들은 물리적 운영자 컨트롤과 CNC의 PMC 논리 사이에 앉아, 패널의 24V 신호를 컨트롤러 내부 I/O 주소 공간으로 변환합니다.

A20B-2004-0800은 이 시리즈 내에서 특별한 위치를 차지합니다.A20B-2004 제품군은 FANUC의 CNC 플랫폼 제품군에서 다양한 패널 구성 및 I/O 카운트 요구 사항을 충족하는 여러 가지 변종을 포함합니다.설치 된 보드의 부품 번호를 자체 라벨에서 확인하십시오. 시리즈 내의 인접한 변종은 커넥터 레이아웃과 신호 구성에서 다릅니다.

사용 된 조건 이 실제 로 의미 되는 것

좋은 작동 상태에서 테스트 된 사용 된 A20B-2004-0800은 FANUC CNC 시스템에서 운영자 패널 통신 오류에 대한 실용적이고 비용 효율적인 대체 장치입니다.A20B-2004 시리즈 보드는 간단하고 수동적이고 복잡한 인터페이스 PCB입니다. 그들은 고전압 회로를 가지고 있지 않습니다., 드라이브 전자 장치의 열 스트레스에 노출되지 않으며 일반적으로 정상적인 CNC 캐비닛 환경에서 작동 할 때 긴 사용 수 있습니다.

퇴역된 기계 또는 제어된 잉여원으로부터 테스트된 사용된 단위는 새로운 단기와 동일한 기능성을 가지고 있습니다. 사용 된 A20B-2004-0800의 주요 수용 기준:보드가 작동되고 CNC와 올바르게 통신하기 위해 확인되었습니다- 보드의 I/O 통신 경로 뿐만 아니라 시각 패스를 포함하는 기능 테스트 확인을 요청합니다.

이 게시판 에 저장 되지 않는 것

A20B-2004-0800은 인터페이스 PCB입니다. 그것은 CNC 매개 변수, PMC 사다리 데이터 및 기계 구성 데이터를 저장하지 않습니다. 이 보드를 교체하려면 매개 변수 재 입력 및 데이터 백업이 필요하지 않습니다.설치 후, CNC를 켜고 운영자 패널 기능이 올바르게 반응하는지 확인합니다.

주요 사양

FAQ

Q1: 운영자 패널 버튼이 선택적으로 반응하는 것을 멈췄습니다. 일부 작동, 일부는 작동하지 않습니다. A20B-2004-0800이 원인이 될 수 있습니까?

선택적 인 운영자 패널 입력 장애는 일부 버튼이 응답하고 다른 버튼이 응답하지 않습니다. 인터페이스 보드 또는 패널 배선에서 발생할 수 있습니다.먼저 A20B-2004-0800에서 패널 연결 좌석을 확인부분적으로 연결 된 커넥터는 일부 입력 채널을 열고 다른 채널은 활성화됩니다. 커넥터를 다시 설정하면 모든 입력을 복원하지 않고 패널 배선이 손상되지 않은 것으로 확인되면,판이 손상된 입력 채널에서 결함이 있습니다.

Q2: 운영자 패널 입력값이 응답하지 않지만 CNC는 정상적으로 작동합니다. A20B-2004-0800인가요?

Complete loss of operator panel input with an otherwise functional CNC points first to the communication link between the operator panel board and the CNC — the I/O Link or connection cable between them보드가 고장 났다고 결론 내리기 전에 두 끝에서 케이블 연결을 확인. 케이블이 손상되지 않고 CNC는 I/O 링크 통신 경보를 표시하지 않는 경우,판 자체는 패널 신호를 처리 할 수있는 능력을 잃었습니다.

Q3: 사용 된 A20B-2004-0800이 생산 기계에 신뢰할 수 있습니까?

예, 단지 시각적인 검사보다는 실제 작동을 통해 테스트 한 공급자로부터 공급되었을 때A20B-2004 시리즈 인터페이스 보드는 높은 스트레스 구성 요소가 아닙니다. 그들은 CNC 캐비닛의 제어 환경에서 낮은 전류에서 24V 디지털 신호를 처리합니다.. 폐업 된 기계에서 사용 된 보드는 일반적으로 상당한 남은 서비스 수명을 가지고 있습니다. 공급자의 테스트 방법론이 구매 전에 보드의 I / O 신호 경로를 커버하는지 확인합니다.

Q4: A20B-2004-0800을 설치 한 후 CNC는 운영자 패널 연결에 대한 I / O 링크 통신 경보를 보여줍니다. 무엇을 확인해야합니까?

보드 설치 후 I/O 링크 알람은 대부분의 경우 커넥터 좌석 문제입니다그리고 보드의 I/O 링크 케이블 커넥터가 완전히 켜져 있다는 것을. 좌석이 확인되고 알람이 계속되면, I/O 링크 케이블 자체의 연속성을 확인합니다.교체 보드의 하드웨어 개정이 목표 CNC 시스템과 호환되는지 확인.

Q5: A20B-2004-0800을 교체하려면 CNC의 매개 변수가 변경되어야합니까?

아니, 운영자 패널 인터페이스 PCB는 CNC 매개 변수를 저장하지 않습니다.I/O 주소 할당은 CNC 컨트롤러의 SRAM 및 FROM 메모리에 위치합니다.. 교체 후 전원을 켜고 운영자 패널 기능을 확인. 매개 변수 재 입력 필요 없습니다.
