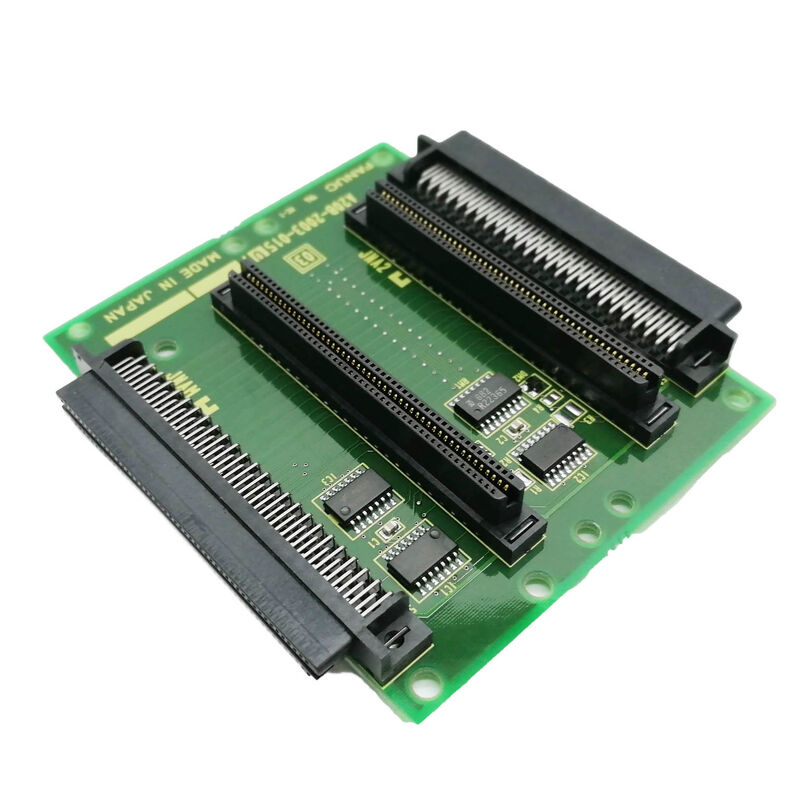

사용된 FANUC A20B-2003-0810 A20B20030810 A2OB-2OO3-O81O

FANUC A20B-2003-0810 | 1슬롯 백 패널 — FANUC Series 30i-A / 31i-A / 32i-A CNC용, 단일 확장 슬롯 백플레인, A20B-2003 시리즈, 일본산

부품 번호: A20B-2003-0810

제조사: FANUC Corporation (일본)

제품 카테고리: PCB — 백 패널 / 백플레인 보드

시리즈: A20B-2003

개요

FANUC A20B-2003-0810은 FANUC의 30i-A / 31i-A / 32i-A CNC 제어 시스템 기본 장치의 단일 슬롯 백 패널이며, 이 고성능 컨트롤러의 하드웨어 아키텍처 내에서 그 역할이 정확하게 정의됩니다.30i/31i/32i-A 기본 장치는 작동 패널과 별개의 독립적인 제어 전자 장치 어셈블리입니다.이 장치에는 메인 CPU 보드, 전원 공급 장치 및 백 패널이 있습니다. 백 패널은 해당 어셈블리에서 사용 가능한 옵션 슬롯 수를 결정합니다. A20B-2003-0810의 경우 그 수는 하나입니다. 슬롯 없는 패널(A20B-2003-0600)의 경우 0개입니다. 두 슬롯 패널(A20B-2003-0610)의 경우 2개입니다.

A20B-2003-0810에서 제공하는 단일 슬롯은 많은 30i/31i/32i-A 설치에 충분합니다.

필드버스 연결이 필요한 기계는 Profibus 마스터 또는 DeviceNet 보드에 하나의 슬롯을 사용합니다.

팩토리 네트워크 연결이 필요한 기계는 Fast Ethernet 보드에 사용합니다.

하나의 옵션 보드는 내장된 FSSB 서보 인터페이스, 직렬 스핀들, I/O 링크 및 메인 보드의 임베디드 이더넷이 하나의 추가 프로토콜을 제외한 모든 연결 요구 사항을 이미 충족하는 기계에서 일반적인 구성입니다.

주요 사양

매개변수

값

백 패널은 이 장치의 구조적 및 전기적 백본입니다.

기본 장치 섀시 내부:

메인 CPU 보드(LCD 장착형의 경우 A20B-8101-0400/0401 제품군 등)는 백 패널의 메인 보드 위치에 연결됩니다.

전원 공급 장치 모듈(A20B-8101-0010)은 전원 공급 장치 위치를 차지합니다.

• 옵션 보드는 백 패널의 확장 슬롯 위치에 설치됩니다.
• A20B-2003-0810의 단일 확장 슬롯은 A20B-8101 옵션 제품군(Profibus 마스터(A20B-8101-0050), Profibus 슬레이브(A20B-8101-0100), DeviceNet 마스터(A20B-8101-0220), DeviceNet 슬레이브(A20B-8101-0330), Fast Ethernet(A20B-8101-0030), FL-net(A20B-8101-0031) 등)의 보드를 수용합니다.
• 각 보드는 확장 슬롯에 연결되며 백 패널의 버스 트레이스를 통해 CNC 메인 보드에 전기적으로 연결됩니다.

올바른 백 패널 구성 선택

A20B-2003-0810을 교체하거나 레트로핏을 위해 30i/31i/32i-A 기본 장치를 구축할 때 백 패널 선택은 애플리케이션이 필요한 옵션 보드 수에 따라 달라집니다:

옵션 보드 불필요:

A20B-2003-0600 (슬롯 없음)을 사용합니다. 기계는 메인 보드에 내장된 연결(FSSB, 직렬 스핀들, I/O 링크, 임베디드 이더넷)만 사용하며 추가 필드버스 또는 통신 옵션은 사용하지 않습니다.

옵션 보드 하나 필요: A20B-2003-0810 (1 슬롯 — 이 보드)을 사용합니다.

기계는 Profibus, DeviceNet, FL-net 또는 Fast Ethernet과 같은 정확히 하나의 추가 통신 옵션을 필요로 합니다.옵션 보드 두 개 필요:

A20B-2003-0610 (2 슬롯)을 사용합니다. 기계는 동시에 두 개의 추가 통신 옵션을 필요로 합니다.

필요한 슬롯보다 적은 슬롯이 있는 백 패널을 사용하면 필요한 옵션 보드를 위한 공간이 남지 않습니다.필요한 슬롯보다 많은 슬롯이 있는 것을 사용해도 기능적인 문제는 발생하지 않습니다 — 빈 슬롯은 사용되지 않습니다.

기본 장치 하우징의 물리적 치수는 어떤 백 패널이 물리적으로 맞는지를 결정하므로 주문 전에 항상 하우징 구성을 확인하십시오.

자주 묻는 질문

Q1: 30i-A 기본 장치가 하나의 옵션 보드를 설치한 상태로 작동 중이었습니다. 백 패널이 손상되었습니다. 동일한 A20B-2003-0810을 사용해야 합니까, 아니면 A20B-2003-0610 (2 슬롯)을 사용할 수 있습니까?

물리적으로 A20B-2003-0610 (2 슬롯)은 기본 장치 하우징이 다른 백 패널 폼 팩터를 수용하는 경우 A20B-2003-0810 (1 슬롯)을 대체할 수 있습니다.

백 패널은 섀시에 물리적으로 맞아야 합니다 — FANUC의 하우징 변형은 특정 슬롯 수를 중심으로 설계되었습니다.

대체하기 전에 2슬롯 백 패널을 수용하는지 하우징 부품 번호를 확인하십시오.

기능적으로 두 번째 빈 슬롯이 있어도 문제는 발생하지 않습니다 — 옵션 보드는 사용된 슬롯에 그대로 있고 빈 슬롯은 사용되지 않습니다.

Q2: 30i-A 컨트롤러에는 확장 슬롯에 Profibus 마스터 보드가 있습니다. Profibus 보드를 제거하지 않고 백 패널을 교체할 수 있습니까?

백 패널을 섀시에서 제거하기 전에 슬롯에서 옵션 보드를 제거하십시오.

백 패널과 옵션 보드는 별도의 구성 요소입니다 — 백 패널은 섀시 장착 하드웨어를 분리하여 제거하고 옵션 보드는 슬롯 커넥터에서 별도로 분리합니다.

역순으로 재설치하십시오: 먼저 백 패널, 그런 다음 접근 가능한 확장 슬롯에 옵션 보드를 설치합니다.

Q3: A20B-2003-0810을 교체한 후 Profibus 옵션 보드에서 이전에 없던 경고가 발생합니다. 무엇을 조사해야 합니까?

재설치 오류는 백 패널 교체 후 옵션 보드 경고의 가장 일반적인 원인입니다.

보드가 슬롯 커넥터에 부분적으로만 장착되었을 수 있습니다 — 연결된 것처럼 보이지만 잘못 정렬되었거나 부분적으로 연결된 엣지 커넥터는 정확히 이 증상을 유발합니다.

보드를 단단하고 고르게 다시 장착하십시오. 또한 스왑 후 옵션 보드(Profibus 네트워크 케이블 등)에 대한 모든 외부 케이블이 올바르게 다시 연결되었는지 확인하십시오.

Q4: 30i/31i/32i-A 시리즈에서 사용되는 "백 패널"과 이전 FANUC Series 16/18 컨트롤러의 백플레인 간의 차이점은 무엇입니까?

30i/31i/32i-A 기본 장치는 고성능 i-시리즈 컨트롤러의 물리적 및 전기적 아키텍처를 위해 특별히 설계된 컴팩트 백 패널을 사용합니다.

이전 Series 16/18 컨트롤러는 다른 슬롯 수, 커넥터 유형 및 버스 아키텍처를 가진 다른 랙 백플레인 설계를 사용했습니다.

A20B-2003-0810은 16/18 시리즈 컨트롤러의 백플레인 보드와 상호 교환할 수 없습니다. 항상 특정 CNC 세대 및 섀시에 지정된 백 패널을 사용하십시오.

Q5: A20B-2003-0810 백 패널을 교체하려면 데이터 백업 또는 매개변수 변경이 필요합니까?

아니요. 백 패널은 수동 상호 연결 보드이며 데이터를 저장하지 않습니다.

교체 후 모든 매개변수와 프로그램은 방해받지 않은 메인 보드의 FROM/SRAM 모듈에 그대로 유지됩니다.

새 백 패널에 메인 보드, 전원 공급 장치 및 옵션 보드를 재설치하고 정상적으로 전원을 켠 후 시스템 기능을 확인하십시오. 동일한 유지 보수 이벤트 중에 다른 보드도 교체된 경우를 제외하고는 데이터 입력이 필요하지 않습니다.
