1 PC 새 Fanuc A20B-2002-0850 보드 A20B20020850 A2OB-2OO2-O85O

FANUC A20B-2002-0850

단일 슬롯, 수동 설계

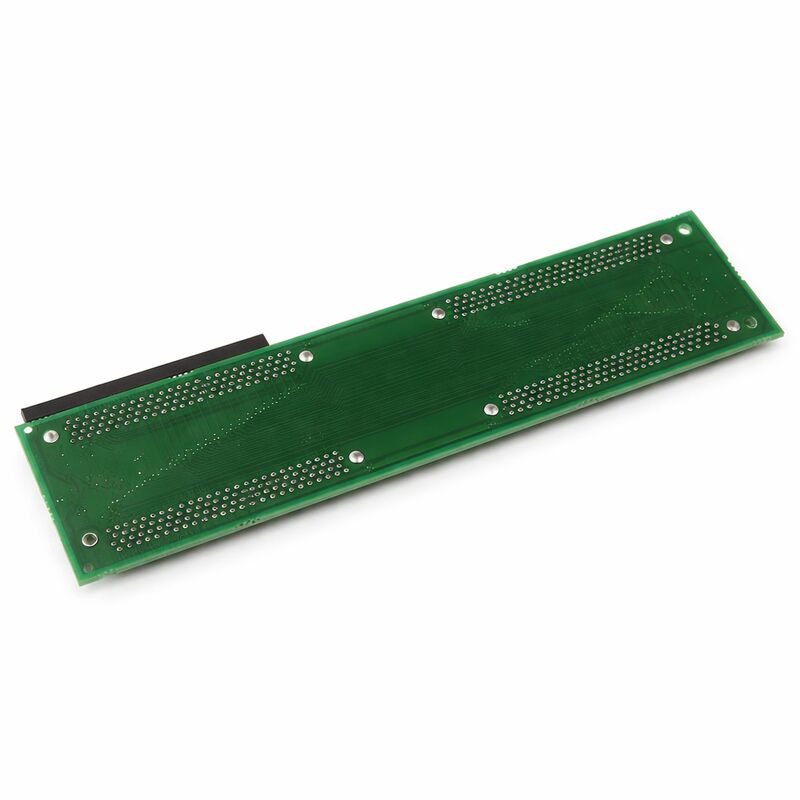

A20B-2002-0850는 FANUC의 모듈형 CNC 제어 아키텍처에 사용되는 랙 인프라 PCB의 A20B-2002 시리즈의 단일 슬롯 백플래인 보드입니다.백플레인 자체는 펌웨어를 보유하고 처리 실행하지 않습니다그것은 하나의 제어 모듈 슬롯의 물리적 및 전기적 기초입니다: 그것은 모듈에 공급 전압을 경로,모듈과 래크의 주요 뒷면 사이로 버스 통신 신호를 운반합니다., 그리고 플러그인 모듈이 꽂히는 기계식 커넥터 인터페이스를 제공합니다.

FANUC의 모듈형 CNC 아키텍처는 각기 다른 슬롯 수의 배그 플레인 보드를 사용합니다.그리고 세 개의 슬롯은 제어 랙 안에 결합되어 기계 제작자가 필요로 하는 특정 구성을 만듭니다.A20B-2002-0850는 정확히 한 슬롯을 처리합니다. 기계의 구성이 단일 옵션 또는 확장 모듈을 수용해야하는 경우데이터 서버 보드 1 슬롯 뒷판은 랙에 빈 슬롯을 남기지 않고 그 위치를 제공합니다..

뒷면 에 결함 이 있는 것 을 식별 하는 방법

배그 플레인 장애는 종종 모듈 장애로 잘못 식별됩니다. 증상이 동일하기 때문에모듈 자체가 고장 났다는 것을 암시합니다.두 가지를 분리하는 진단 단계: 같은 유형의 잘 알려진 슬롯에 의심되는 모듈을 이동합니다. 모듈이 대체 슬롯에서 작동하면,원본 슬롯의 뒷면은 결함 원천입니다..

일반적인 장애 원인:

• 커넥터 마모반복적으로 모듈을 제거하고 다시 삽입하면
• PCB 흔적 균열기계적 충격 또는 과잉 토크로 마운팅 스크루로 인해
• 오염냉각물 안개 또는 섬세한 금속 입자가 단열 틈을 뚫고 가출 전류를 유발하여 열 차단 또는 전력 경보를 유발합니다.

백플레인을 교체하려면 데이터 백업이 필요하지 않습니다. 보드는 아무것도 저장하지 않습니다. 보드를 교환하고 모듈을 다시 설치하고 전원을 켜십시오.

주요 사양

FAQ

Q1: 모듈이 고장난 것이 아니라 뒷면이 고장난 것을 어떻게 확인할 수 있을까요?

의심되는 모듈을 동일한 컨트롤러의 동일한 유형의 잘 알려진 슬롯으로 이동하십시오. 모듈이 대체 슬롯에서 올바르게 작동하면 원래 슬롯의 뒷면이 고장 원천입니다.모듈이 두 슬롯에서 고장 났다면, 모듈 자체는 실패했습니다. CNC 하드웨어 연결 설명서를 사용하여 뒷판의 전력 및 신호 추적의 연속성 검사는 예비 모듈이 필요하지 않고도 추적 무결성을 확인할 수 있습니다.

Q2: A20B-2002-0850을 교체하려면 파라미터 변경이 필요합니까?

아니. 백플레인은 데이터를 저장하지 않으며 구성 가능한 매개 변수가 없습니다. 물리적 교체 후 모듈을 다시 설치하고, 전원을 켜고, 모듈이 올바르게 통신하는지 확인합니다.모듈 자체도 동시에 교체되지 않는 한 소프트웨어 또는 매개 변수 변경이 필요하지 않습니다..

Q3: 1 슬롯 A20B-2002-0850 대신 2 슬롯 뒷판을 사용할 수 있습니까?

다른 슬롯 수가 없습니다. 록 체이스에 물리적 변경 없이 교환이 불가능합니다.1 슬롯 뒷면은 단일 슬롯 위치에 할당 된 물리적 공간과 커넥터 위치에 적합합니다.2 슬롯 보드는 차시와 인접한 보드와 차원의 불일치를 만들 것입니다.

Q4: 비동기 뒷판을 조작할 때 ESD 위험이 있습니까?

네, 비록 액티브 프로세서 보드보다 낮지만보드 가장자리에 있는 손잡이, 그리고 반 정적 표면에 판을 미끄러지는 것을 피하십시오.

Q5: A20B-2002-0850의 커넥터는 물리적으로 손상되었지만 흔적은 손상되지 않은 것처럼 보입니다. 커넥터만 수리 할 수 있습니까?

손상이 커넥터에만 국한되면, 굽은 핀, 균열된 하우징, 개별적인 접촉 고장 커넥터 레벨 수리가 적절한 SMD 재작업 도구로 실행될 수 있습니다.장애 발생 중 PCB 패드 구리가 들어가지 않았는지 확인합니다.패드가 손상되면 커넥터 교체가 비현실적이 되고 전체 보드를 교체하는 것이 올바른 길입니다.
