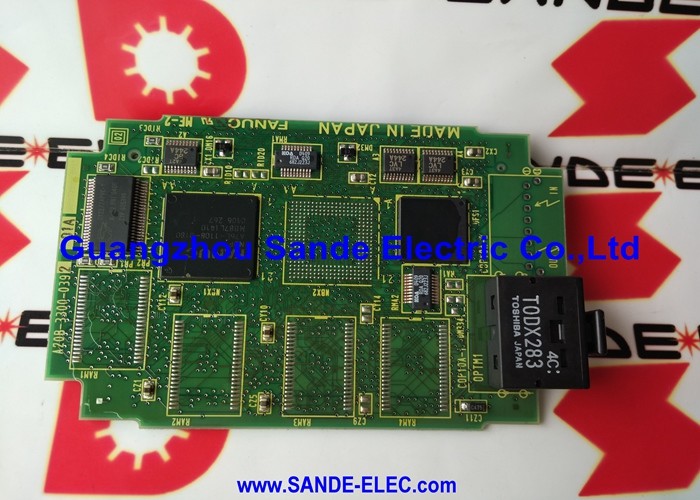

Fanuc 모보드 A20B-2002-0650 회로 보드 PCB A20B20020650 A2OB-2OO2-O65O

A20B-2002-0650 FANUC 시리즈 0-C 32비트 마스터 보드 F0-C / 0MC / 0TTC / 0TTD / 0MF / 0TTF / CNC 메인보드

FANUC 시리즈 0-C 32 비트 세대 세계에서 가장 많이 사용 된 CNC

FANUC 0 시리즈는 기계 도구의 역사에서 가장 널리 설치 된 CNC입니다. 전 세계 수천 개의 기계는 0 시리즈 CNC 시스템을 사용합니다.A20B-2002-0650은 시리즈 0-C 변종의 주요 CPU 보드 (머드보드) 이다..

32비트 장점:0-C 시리즈의 32비트 프로세서는 16비트 시리즈 0-A와 0-B와 비교하면 훨씬 빠른 인터폴레이션과 미래 전망 기능을 제공하며 더 높은 피드 속도를 가능하게합니다.더 부드러운 아크 인터폴레이션, 그리고 CNC 프로그램 사이클 시간을 향상 시켰습니다.

기계 유형 적용:A20B-2002-0650는 5 개의 다른 0C 시리즈 기계 유형 구성에 서비스를 제공합니다. 이는 0C 가공 및 턴 응용 프로그램 전체에서 사용되는 대용량 주 보드로 확인됩니다.

주요 사양

5개의 시스템 지명 1개의 마스터 보드

A20B-2002-0650는 FANUC 시리즈 0-C 기계 타입의 다섯 개의 지정에 의해 확인됩니다.

0MC (시리즈 0-C 가공 센터):수직 및 수평 가공 센터 가장 널리 배치 된 0-C 시리즈 구성. 컨투어링, 통조림 / 굴착 순환과 함께 완전한 G 코드 가공 기능그리고 도구 길이/방사선 보상.

0TTC (시리즈 0-C 쌍둥이 탑 중앙):쌍둥이 타워 기능을 갖춘 CNC 턴링 센터 1 또는 2 개의 스핀들에서 두 개의 독립적인 타워의 동시에 작동0TTC는 시리즈 0-C 가족 내에서 고급 회전 센터 제어를 나타냅니다..

0TTD (시리즈 0-C 턴 센터 D):쌍둥이 타워 구성의 D 변종은 0-C 시리즈 회전 센터 범위 내의 특정 기계 제조업체 구현에 특이합니다.

0MF (시리즈 0-C 가공 F 변수):0-C 시리즈 가공 센터의 F 후속 변종 0MC 표준 이외의 특정 향상된 기능을 통합합니다.

0TTF (시리즈 0-C 회전 F 변수):쌍둥이 타워 회전 센터의 F 후속 변수 ∙ 0-C 시리즈의 가장 높은 사양의 회전 센터 구성

적용 시나리오

0-C 시리즈 CNC 시스템 장애 motherboard 오류:FANUC 시리즈 0-C CNC 0MC 가공 센터는 시스템 수준의 고장을 개발합니다. 간헐적 인 잠금, 무작위 경보, 그리고 궁극적으로 부팅을 완료하지 못합니다.진단 A20B-2002-0650 본 보드에 오류를 격리전체 데이터 복원으로 교체하면 기계가 생산 상태로 돌아갑니다.

0TTC 회전중심 제어 복원:FANUC 시리즈 0-TTC 구성을 실행하는 쌍둥이 타워 회전 센터는 CPU 수준의 결함이 발생합니다.A20B-2002-0650가 교체되고 백업에서 복원된 모든 CNC 데이터가 0TTC 시스템 지정과 호환되는 것으로 확인됩니다..

FAQ

Q1: 이전 시리즈 0 CNC에 비해 시리즈 0-C의 맥락에서 "32비트"는 정확히 무엇을 의미합니까?

0-A 시리즈와 0-B 시리즈는 16비트 프로세서를 사용했다. 이는 인터폴레이션 계산과 프로그램 실행의 속도를 제한했다. 0-C 시리즈의 32비트 프로세서는 데이터 경로 폭을 두 배로 늘렸다.축 위치의 훨씬 빠른 계산과 복잡한 G 코드 프로그램의 빠른 실행을 가능하게 합니다.실제적으로, 32비트 처리로는 더 높은 최대 공급 속도, 고속에서 더 부드러운 활 중첩,그리고 더 빠른 MDI/프로그램 반응 - 0-C를 그 시대의 고속 가공 애플리케이션에 대한 0-A와 0-B에 비해 상당한 진보로 만드는.

Q2: A20B-2002-0650을 교체한 후 0-C 시리즈 CNC에 어떤 데이터가 다시 로드되어야 합니까?

주요 CPU 보드를 교체하려면 백업에서 모든 CNC 데이터를 완전히 재부하해야합니다. 여기에는 모든 축 및 서보 매개 변수 (P3000+), 모든 프로그램 관련 매개 변수,모든 PMC 매개 변수 및 PLC 데이터 (별로 저장된 경우), 모든 도구 오프셋 데이터, 모든 부품 프로그램 CNC 메모리에 저장, 모든 매크로 변수 데이터 항상 현재를 유지,모든 CNC 데이터의 완전한 백업 0-C 시리즈 시스템에 대한 백업 주파수는 프로그램 및 매개 변수 변경 속도와 일치해야합니다..

Q3: 0-C 시리즈 CNC 데이터에 가장 신뢰할 수있는 백업 방법은 무엇입니까?

0-C 시리즈 CNC 시스템은 데이터 백업을 위해 RS-232 일련 통신을 지원합니다. 패러미터와 프로그램을 FANUC의 일련 통신 프로토콜 (DNC 또는 단말기 소프트웨어) 을 통해 PC로 전송합니다.거품 메모리 또는 배터리 지원 SRAM CNC 내에서 데이터를 저장; 충전 된 백업 배터리를 유지하는 것이 필수적입니다. 중요한 생산 기계의 경우 PC, 플로피 디스크 (시기에 적합한 매체) 에 저장된 다양한 위치에 여러 백업 복사본을 유지하십시오.또는 FANUC CNC 시리즈 프로토콜과 작동하는 현대 RS-232-to-USB 어댑터.

Q4: A20B-2002-0650는 하드웨어 변경 없이 모든 5개의 시스템 지정 (0MC, 0TTC, 0TTD, 0MF, 0TTF) 에서 사용할 수 있습니까?

A20B-2002-0650은 단일 하드웨어 보드입니다.그리고 0TTF는 CNC 소프트웨어와 시스템에 로드 된 매개 변수에 있습니다같은 물리적 보드는 다섯 기계 구성 중 어느 하나에 대한 매개 변수 세트를 허용합니다. 특정 기계 유형에 대한 올바른 매개 변수 세트가 보드 교체 후 로드되는지 확인하십시오.

Q5: A20B-2002-0650에 대한 전체 메인보드 교체에 대한 컨덴시터 교체 (재장) 가 실행 가능한 대안입니까?

어떤 경우에는 그렇습니다. 보드의 핵심 부품 (프로세서, ROM, 커넥터) 이 작동하고 전해질 용도만 손상되면,재구성 ∙ 전해질을 새로운 원료로 교체하면 보드를 완전히 교체하는 보드보다 저렴한 비용으로 완전히 작동하도록 할 수 있습니다이것은 CNC 메인보드 유지 보수에 익숙한 기술자에 의해 보드 수준의 수리를 필요로 합니다.보드가 구조적으로 건전하고 증상이 다른 구성 요소 고장보다는 나이 든 콘덴서에서 파워 레일 불안정성을 명확하게 가리키는 경우에 수리 가장 실행 가능.
