| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE ROHS |
| 모델 번호 | A20B-2002-0110 |

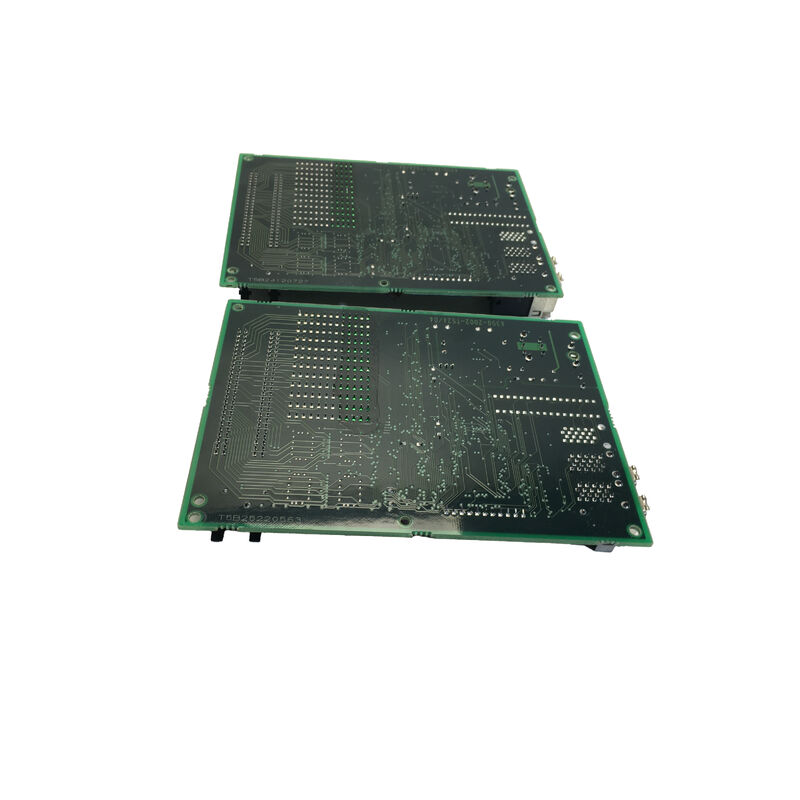

FANUC A20B-2002-0110은 FANUC A20B-2002 시리즈의 2슬롯 백플레인 PCB로, 두 개의 CNC 제어 모듈이 함께 장착되고 작동하는 물리적 기반입니다. FANUC 시리즈 16/18 시대 CNC 컨트롤러의 엔지니어링 아키텍처에서 제어 전자 장치는 단일 모놀리식 보드가 아닌 목적별 모듈 모음(메인 CPU, 서보 인터페이스, I/O 옵션, 메모리 확장, 통신 카드)으로 구축되어 공통 백플레인에 연결됩니다.이러한 모듈성은 의도적인 설계 선택이었습니다. 이를 통해 작동 중인 모듈을 방해하지 않고 고장난 모듈을 교체할 수 있으며, 열린 슬롯에 새 옵션 카드를 추가하여 시스템 기능을 확장할 수 있고, FANUC가 모듈을 혼합 및 일치시켜 공통 하드웨어 플랫폼에서 다양한 CNC 구성을 구축할 수 있도록 하여 제조를 단순화합니다.백플레인이 이 모든 것을 가능하게 합니다.
FANUC 컨트롤러 랙의 모든 모듈은 엣지 커넥터를 통해 백플레인에 연결됩니다. 이는 각 모듈의 하단 엣지에 있는 카드 엣지 핑거와 맞물리는 금도금 접점입니다. 이러한 커넥터를 통해 백플레인은 CNC 전원 공급 장치의 규제된 DC 레일인 전원 공급 전압을 모든 모듈에 동시에 공급하고, 모듈 간 통신을 가능하게 하는 공유 버스 신호 라인을 제공합니다.
2슬롯 백플레인의 경우 두 개의 모듈이 이 공유 전기 환경에서 공존합니다.
A20B-2002-0110의 2슬롯 형식은 이 시리즈에서 가장 컴팩트한 구성입니다. 두 개의 모듈만 공통 랙을 공유해야 하는 컨트롤러 섹션이나 대형 캐비닛 내에서 제어 전자 장치를 공간적으로 분배하기 위해 개별 랙 섹션을 사용하는 시스템에 사용됩니다.
더 큰 FANUC 랙 구성은 동일한 A20B-2002 제품군에서 3슬롯, 4슬롯 또는 6슬롯 백플레인 변형을 사용합니다. 각 백플레인은 동일한 기본 기능을 수행하지만 더 많은 모듈 위치를 제공합니다.
주요 사양
매개변수
| 기능 | 2슬롯 패시브 백플레인 PCB |
|---|---|
| 유형 | 패시브 — 활성 부품 없음 |
| 모듈 슬롯 | 2개 위치 |
| 시리즈 | A20B-2002 |
| 랙 역할 | 전원 + 버스 + 신호 상호 연결 |
| 원산지 | 일본 |
| "패시브" 백플레인 내부의 엔지니어링 | A20B-2002-0110을 "패시브" 보드라고 부르는 것은 마이크로프로세서, 메모리 또는 활성 신호 처리가 포함되어 있지 않다는 것을 의미합니다. 그러나 패시브라고 해서 단순하다는 의미는 아닙니다. |
전원 트레이스 설계:
백플레인의 전원 레일은 동시에 설치된 모든 모듈의 결합된 부하를 처리합니다.
FANUC CNC 시스템의 2슬롯 백플레인의 경우, +5V, ±15V, +24V를 전달하는 구리 트레이스는 과도한 저항 전압 강하 없이 두 개의 완전히 로드된 제어 모듈의 피크 전류(잠재적으로 수 암페어)를 처리해야 하며, PCB 기판 손상 지점까지 트레이스가 가열되지 않도록 해야 합니다.트레이스 폭, 구리 무게 및 비아 설계는 모두 보드의 장기적인 전력 공급 무결성에 기여합니다.
버스 신호 무결성:
백플레인의 병렬 데이터 버스 트레이스는 수십 메가헤르츠 속도로 디지털 신호를 전달합니다.
이러한 주파수에서 PCB 트레이스는 전송선 역할을 합니다. 버스 오류를 유발하는 신호 반사를 방지하기 위해 임피던스는 구동 및 수신 회로의 임피던스와 일치해야 합니다.백플레인의 레이어 스택, 트레이스 형상 및 종단 설계는 모두 지정된 작동 주파수에서의 신호 무결성을 위해 엔지니어링되었습니다.
모듈 간 절연:
공유 버스에도 불구하고 백플레인의 일부 신호는 특정 슬롯으로만 라우팅되어야 합니다.
백플레인의 아트워크는 어떤 커넥터 핀이 모든 슬롯에서 공통이고 어떤 핀이 개별 슬롯에 전용인지 정확하게 정의합니다. PCB 설계 시 이러한 라우팅 오류는 두 모듈이 서로의 전용 신호를 방해하게 됩니다.FANUC의 백플레인 설계는 설치 가능한 모든 모듈 조합에 대해 검증됩니다.
A20B-2002-0110 교체가 필요할 때
백플레인 고장은 드뭅니다. 보드에는 움직이는 부품이 없고 정상적인 전기적 스트레스 하에서 노화 및 고장나는 활성 부품이 없습니다. 고장이 발생하는 경우 원인은 다음과 같습니다.
AC 공급 장치 또는 CNC 내부 DC 버스의 전압 스파이크가 PCB 기판의 유전 강도를 초과할 만큼 심각하면 인접한 전원 및 접지 트레이스 간의 절연 파괴가 발생합니다.
손상된 영역은 탄화되거나 변색된 PCB 재료(추적)로 시각적으로 나타나며, 부분적인 단락을 나타내며 부하 시 아크가 발생하거나 점진적으로 악화될 수 있습니다.서지 이벤트로 인한 추적이 보이는 모든 보드는 서비스에 계속 사용하지 않고 교체해야 합니다.
냉각수 또는 오염물 유입:
공작 기계 환경에서는 공기 중 냉각수 미스트, 금속 먼지 및 오일 에어로졸이 발생합니다. 수년간의 작동 후 이러한 오염물은 제어 캐비닛으로 들어가 PCB 표면에 쌓입니다.
동일한 보드에서 전원 및 접지 평면이 근접하게 실행되는 백플레인에서 전도성 오염 필름은 간헐적인 버스 오류 또는 전원 레일 불안정을 유발하는 누설 경로를 생성합니다.적절한 전자 등급 용제로 보드를 청소하면 일시적으로 문제가 해결될 수 있습니다. 오염물이 다시 축적되면 보드 교체가 필요합니다.
물리적 커넥터 손상:
수년간의 유지 보수 동안 모듈의 반복적인 삽입 및 제거는 백플레인의 엣지 커넥터 접점을 점진적으로 마모시킵니다. 마모되거나 산화된 접점은 시스템 수준에서 고장난 모듈과 구별할 수 없는 간헐적인 모듈 오류를 생성합니다.
커넥터 접점의 육안 검사 및 커넥터 핀의 연속성 테스트는 이 고장 모드를 식별합니다.자주 묻는 질문
Q1: 특정 CNC 시스템에 대한 올바른 2슬롯 백플레인으로 A20B-2002-0110을 어떻게 식별합니까?
설치된 보드의 부품 번호 레이블(일반적으로 PCB의 한쪽 가장자리에 있음)도 설치된 변형을 직접 확인합니다.
A20B-2002 제품군 내에서 2슬롯 변형은 물리적 치수, 슬롯 수 및 때로는 커넥터 핀 배열에서 3슬롯 또는 6슬롯 변형과 다릅니다. 항상 원래 설치의 정확한 부품 번호를 일치시키십시오.
Q2: A20B-2002 시리즈의 모든 모듈이 A20B-2002-0110 백플레인에 연결됩니까?
반드시 그런 것은 아닙니다. 모듈-백플레인 호환성은 보드의 커넥터 핀 배열 및 슬롯 할당을 모듈의 인터페이스 요구 사항과 일치시키는 데 달려 있습니다.
FANUC의 하드웨어 설명서는 어떤 모듈이 어떤 백플레인 변형과 호환되는지 명시합니다.
일부 모듈은 슬롯별(특정 슬롯 위치용으로 설계됨)이며 임의의 슬롯에 설치할 수 없습니다.
교체 백플레인에 모듈을 설치하기 전에 CNC 하드웨어 설명서와 슬롯 할당을 확인하십시오.
Q3: 전원 사이클 시 문제가 해결되는 경우 백플레인에 간헐적인 결함이 발생하는 경우 CNC가 계속 작동할 수 있습니까?
알려진 의심스러운 백플레인이 있는 CNC 시스템을 작동하는 것은 실제 생산 위험을 수반합니다. 전원 사이클 시 해결되는 간헐적인 백플레인 결함은 영구적인 결함을 유발하는 임계값에 가까운 불량 접촉 또는 부분적인 오염 단락을 나타냅니다.
상태가 악화될 것입니다. 전원 사이클은 유지 보수 전략이 아니라 유지 보수가 지연되었음을 나타내는 증상입니다.
적절한 대응은 계획된 다운타임 기간을 최소화하기 위해 예비 백플레인을 준비하여 가능한 한 빨리 유지 보수 창에서 보드 검사 및 교체를 예약하는 것입니다.
Q4: A20B-2002-0110은 A20B-2002-0020(시리즈 16/18용 3슬롯 백플레인)과 동일합니까?
아니요. -0020은 3슬롯 백플레인이고 -0110은 2슬롯 백플레인입니다. 물리적 치수와 슬롯 수가 다른 별개의 보드입니다.
서로 대체할 수 없습니다. 마운팅 지점, 커넥터 위치 및 보드 윤곽 치수는 특정 랙 프레임에 맞춰져 있습니다.
교체 주문 전에 슬롯 수와 원래 보드의 정확한 부품 번호를 확인하십시오.
Q5: 백플레인 교체 중 모듈을 제거하고 재설치할 때 필수적인 예방 조치는 무엇입니까?
시작하기 전에 완전히 전원을 끄십시오. 제거 전에 모든 모듈의 위치를 기록하십시오. 랙을 앞뒤에서 사진으로 찍으십시오. 모듈을 제거할 때 모듈의 길이를 따라 단단하고 균일한 압력을 가하십시오. 제거 시 모듈을 흔들면 모듈의 카드 엣지 핑거와 백플레인의 커넥터 접점이 모두 손상됩니다.
백플레인을 교체한 후 각 모듈을 기록된 원래 슬롯 위치에 설치하고 전원을 켜기 전에 완전히 장착되었는지 확인하십시오.
처음 전원을 켤 때 기계를 생산에 투입하기 전에 CNC의 진단 화면을 통해 모든 모듈이 정상적으로 초기화되는지 확인하십시오.
