전반적인 설명

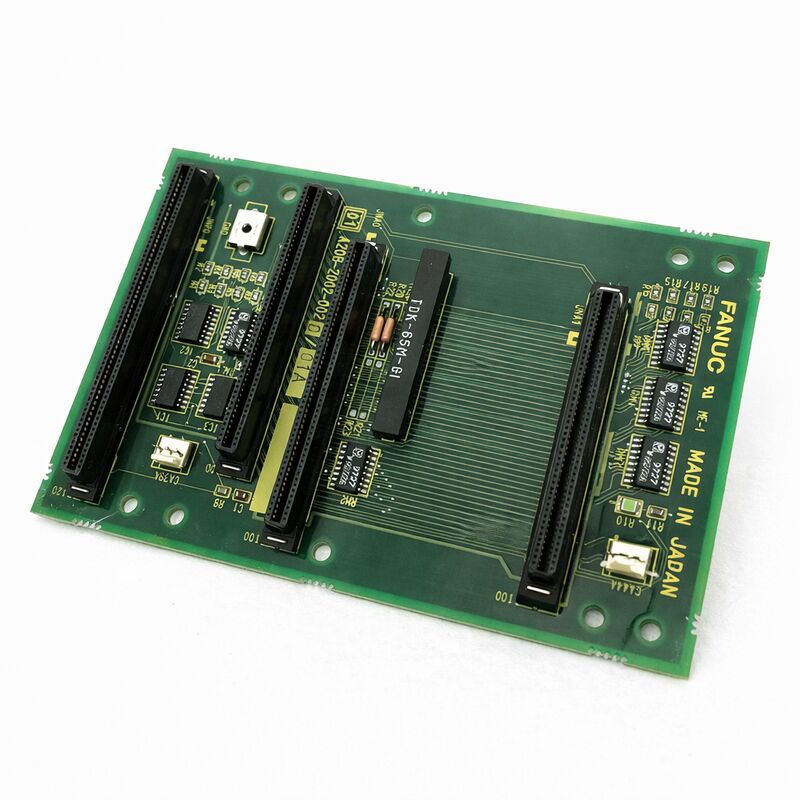

A20B-2002-0020는 FANUC 시리즈 16 및 18 CNC 시스템에 대한 3 슬롯 배면 인쇄 회로판입니다.그것은 컨트롤러 래크의 구조적 및 전기적 기초입니다.

주 CPU 보드, 전원 공급 장치 및 옵션 보드는 이 뒷판에서 제공하는 세 개의 슬롯을 차지합니다.이 보드 사이의 모든 신호와 전력 연결은 A20B-2002-0020을 통과합니다..

백플레인 보드는 CNC 유지보수에서 쉽게 간과됩니다. 왜냐하면 그들은 거의 실패하기 때문입니다. 그들은 활성 처리 구성 요소를 포함하지 않습니다. CPU, 메모리, 프로그래밍 가능한 논리가 없습니다. 그들의 기능은 수동적입니다.:신호와 전력을 한 연결 장치 위치에서 다른 연결 장치로 전달하고, 활성 보드를 슬롯에 안전하게 장착하고, 랙 집합체의 물리적 정렬을 유지합니다.

이 수동적 인 특성 은 또한 고장이 비교적 드문 이유 이다. 그러나 고장이 발생 할 때 - 물리적 손상, 커넥터 마모 또는 오염 - 그 영향 은 시스템 전체 에 걸쳐 있다.라크의 모든 보드가 동시에 영향을 받습니다..

A20B-2002-0020은 16/18 시리즈 컨트롤러에 대한 A20B-2002 백플레인 시리즈의 특정 3 슬롯 변종입니다.

3개의 슬롯은 주 CPU 보드, 전원 보드, 그리고 한 개의 추가 옵션 카드 위치를 수용합니다.

이 구성은 표준 16/18 시리즈 시스템 레이아웃을 포함합니다.

주요 사양

뒷판 이 하는 일

FANUC CNC 컨트롤러는 단일 보드가 아닙니다. 그것은 래크에 장착된 보드들의 집합체이며, 각이 특정 기능을 수행합니다. 주 CPU 보드는 운동 계산을 처리합니다.전원 공급 보드 로직 보드 요구되는 조절 수준으로 입력 전압을 변환옵션 보드 Servo 인터페이스, I / O 모듈, 통신 보드 특정 기능을 추가합니다.

이 게시판들은 서로 지속적으로 통신합니다.

CPU는 서보 인터페이스에 명령을 보내서 서보 인터페이스는 위치 데이터를 반환합니다. 전원 공급은 상태를 보고합니다.이 모든 통신은 배그 플레인의 구리 흔적과 커넥터를 통해 이동합니다.

뒷면은 또한 전력을 배포합니다.

전원 공급 보드 출력 조절 된 전압을 백플레인 버스.이 전압을 뽑는 모든 보드는 백플레인을 통해 수신합니다.이 중앙 전력 분배는 개별 보드가 자신의 전력 연결을 필요로 하지 않도록 합니다. 그들은 뒷판에 연결하고 그들이 필요로 하는 것을 뽑습니다..

신체적 지원은 세 번째 기능입니다.

뒷판은 각 보드를 기계적으로 고정시켜 위치에서 유지하며 진동 아래 연결 장치의 융합을 유지합니다.

CNC 기계 도구 는 작동 도중 진동 합니다. 기계 가공 과정, 냉각 수소 펌프, 칩 컨베이어, 기계 의 움직임 이 모두 이 작용 을 한다.

뒷면은 기계의 사용 기간 동안이 진동을 통해 안전한 보드 연결을 유지해야합니다.

백플레인 고장 ∼ 희귀 하지만 시스템 전체

대부분의 뒷판 결함은 각 보드의 가장자리 연결 장치를 받는 여성 연결 장치의 연결 장치 위치에서 발생합니다.이 커넥터는 보드가 교체 될 때 기계의 수명 동안 수천 개의 삽입 및 제거 사이클을 경험검사하고 다시 설치했습니다.

그들은 고저항점을 개발하여 간헐적으로 고장을 일으키거나 손상되어 영구적인 연결 고장을 초래합니다.

PCB 자체에 대한 물리적 손상은 충돌로 인한 균열, 도구의 흔적 손상, 또는 냉각액 침입으로 인한 부식으로 인해 신호 경로를 끊을 수 있습니다.두 개의 보드 사이의 깨진 흔적은 그 보드 사이의 통신 경로에 영향을 미칩니다..

오염은 다른 일반적인 결함 메커니즘입니다.

컨트롤러 캐비닛의 냉각물 안개는 시간이 지남에 따라 회로판에 자리잡습니다.커넥터 콘택트 사이의 오염은 부분 단회로 또는 신호 저하 지점까지 접촉 저항을 증가시킬 수 있습니다..

대체 대안

뒷판을 교체하려면 먼저 모든 보드를 래크에서 제거해야합니다. 설치된 보드 ∙ CPU, PSU, 옵션 카드 ∙ 조심스럽게 제거해야합니다.그들의 커넥터 추적 그래서 그들은 올바른 위치로 돌아.

뒷면이 교체되고 보드가 다시 설치된 후, 모든 보드가 전원을 켜기 전에 완전히 앉아 있는지 확인합니다.

부분적으로 앉아있는 보드는 그 보드의 통신 경로에서 결함을 발생시킵니다.

이 뒷면의 모든 통신은 A20B-2002-0020의 커넥터를 통과하기 때문에, 완전히 연결되지 않은 보드는 결함된 콘택트를 통과하는 신호에 대한 알람을 생성합니다.

모든 컨트롤러 유지보수에 적용되는 동일한 소프트웨어 및 데이터 고려 사항이 여기에 적용됩니다. 컨트롤러 랙에 대한 작업을 시작하기 전에 모든 컨트롤러 데이터의 완전한 백업을 수행하십시오.

FAQ

Q1: 여러 가지 관련 없는 경보가 동시다발적으로 파워 사이클 이벤트 후에 나타났습니다. 뒷판이 잘못 될 수 있습니까?

다양한 보드 기능에서 동시에 여러 개의 경보가 발생하면 배후 플레인 결함이 발생합니다. 특히 전력 분배 또는 버스 통신 문제입니다.

단일 보드 고장이 일반적으로 그 보드의 기능과 관련된 알람을 생성합니다.

CPU, PSU 및 옵션 보드가 모두 동시에 알람을 표시하는 경우, 그들 사이의 공통 요소는 논리적 출발점입니다.

또한 전원 공급 출력 전압을 확인 하 여 뒷 플레인이 잘못되었다는 결론을 내립니다.

Q2: 두 보드 사이의 특정 통신 경로는 간헐적으로 실패합니다. 다른 모든 기능은 정상입니다. 이것은 백 플레인 문제입니까?

두 개의 특정 보드 사이의 간헐적인 장애는 다른 모든 보드가 올바르게 통신하는 동안또는 그 연결 위치 사이의 신호를 라우팅하는 추적.

이것은 일반적인 뒷판 고장보다 더 구체적이며 손상된 커넥터 접촉을 청소하고 처리하여 수리 할 수 있습니다.

연결 장치 유지 보수 후에도 간헐적 결함이 지속되면 뒷 평면이 교체 될 수 있습니다.

Q3: 컨트롤러 캐비닛 내부에서 냉각액이 발견되었습니다. 여러 보드가 청소되었습니다. 뒷판도 검사하고 청소해야합니까?

네, 뒷판은 다른 판과 같은 캐비닛에 장착되어 있고 같은 오염에 노출되어 있습니다.

뒷면 연결 장치 위치를 전자 안전 접촉 청소기로 조심스럽게 청소하고 냉각 액체가 인접한 접촉을 연결 할 수있는 연결 핀 부위에 특별한 주의를 기울입니다.

청소 후, 보드를 다시 설치하기 전에 확대판을 통해 시각적으로 검사하십시오.

뒷면이 완전히 건조할 때까지 켜지 마세요.

Q4: 3 슬롯 A20B-2002-0020은 다른 A20B-2002 백플레인 버전과 어떻게 다릅니다?

A20B-2002 시리즈는 다른 슬롯 수와 함께 백플라인을 포함합니다. 1 슬롯, 2 슬롯, 3 슬롯 변종

-0020은 표준 시리즈 16/18 구성에 특별히 세 개의 슬롯을 제공합니다. 다른 슬롯 수와 함께 백플레인을 설치하면 필요한 모든 보드가 포함되지 않을 수 있습니다.

교체하기 전에 기존 뒷판의 슬롯 수를 표지판에서 확인하세요.

Q5: 뒷판 교체 후, 한 보드는 이전에 존재하지 않았던 결함을 보여줍니다. 보드는 오래된 뒷판에서 작동하는 것으로 확인되었습니다. 무엇이 잘못되었습니까?

배면 교체 후 이전에 작동 한 보드에서 나타나는 결함이 설치 문제로 나타납니다연결 콘택트가 손상되거나 새로운 뒷판에 잘못 정렬되어 있습니다., 또는 보드가 취급 중에 정전 전류에 의해 손상되었습니다.

전원을 끄고, 손상된 보드를 단단히 재열하고, 다시 테스트합니다.

결함이 계속되면 새로운 뒷판의 연결 장치 위치를 손상 여부를 검사하십시오.
